Двигатели CZ, используемые в классе до 350 cм3. Переделка двигателя СZ-360 в класс до 350 cм3

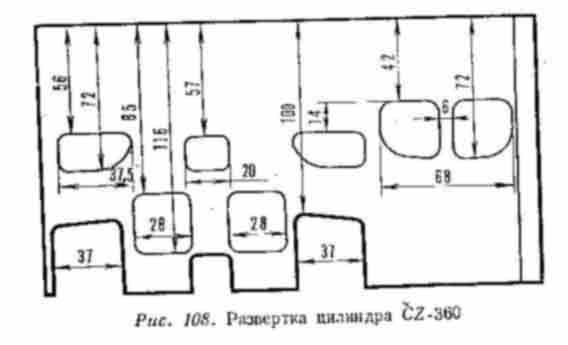

1 вариант. Изготовление нового коленчатого вала с ходом поршня 69 мм для двигателя 360 см³. Изготовляются новые щеки коленчатого вала, используется шатун, палец, сепаратор, подшипники. Все остальные детали, кроме головки цилиндра, остаются без изменений. Фазы газораспределения в цилиндре остаются стандартными,

т. е. как у нефорсированного CZ-360 (рис. 108).

2 вариант. Изготовляется новая гильза с внутренним диаметром 78 мм, подгоняются окна, изготовляется новый поршень. Все остальное остается С2-360.

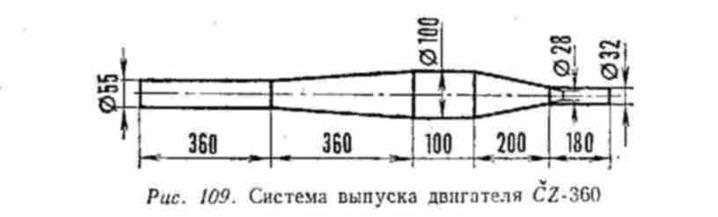

3 вариант. (Двигатель 320cм³). Ничего не изготовляется заново, используются все детали СZ, но в комбинации СZ-250 и СZ-360 (ход.поршня — 64,5 мм, диаметр цилиндра — 80 мм). На двигатель СZ-250 устанавливается цилиндр, поршень, проточенная головка и выпускная система СZ- 360 (рис. 109).

Требуется провести следующие работы по переделке двигателя СZ-250 в СZ-320:

Для установки цилиндра нужно расточить горловину картера СZ-250 до диаметра 85, подогнать продувочные каналы и убрать лишний металл на пути движения поршня

к н. м. т. Цилиндр СZ-360 подрезать на 2,5 мм по нижнему фланцу и проточить выступающую часть гильзы, которая заходит в картер, по наружному диаметру до

84,8 мм, а также проточить верхнее ребро по плоскости на 2 мм, чтобы хорошо садилась головка; окна цилиндра остаются такими же, как у серийного СZ-360, но для хода поршня 64,5 мм они будут лучшими. Головку цилиндра проточить так, чтобы она заходила в цилиндр на глубину 9 мм (рис. 110).

Поршень СZ-360 максимально облегчается за счет удаления металла над поршневым пальцем. Облегчается также поршневой палец. На оставшийся в этом случае лишний вес (разность в весе поршня СZ-360 и CZ- 250) не стоит обращать особого внимания. Но для единственного варианта, после переделки коленчатого вала в 320, стоит произвести дополнительную балансировку коленчатого вала с поправкой на вес нового поршня. Карбюратор может быть использован с диаметром диффузора 32 мм. Опережение зажигания лучшее 3,2 мм до в. м. т.

Можно установить на двигатель СZ-360 коленчатый вал СZ-250 (S/D = 64,5/80 мм)

Для этого на картере двигателя Ј2-360 нужно сторцевать горловину на 4 мм по всей посадочной плоскости цилиндра. Выточить вставку (рис. 111) из алюминия в картер двигателя.

В вставке сделать вырез по горловине картера, закрепить вставку двумя-тремя болтами Мб Х 1 чтобы она не провернулась. Цилиндр и поршень — все от СZ-360. Проточить головку цилиндра на 9 мм. Установить опережение зажигания 3,2 мм до в. м. т. Бензин

АИ-98, масло МС-20 в пропорции 1:2

4 вариант. На двигатель СZ-360 изготовляется новая гильза под поршень СZ-250. Отношение хода поршня к диаметру цилиндра 70/72 мм. Окна и фазы

газораспределения распилить под С2-360. Получим длинноходный вариант, выгодный для зимы и грязи. Опережение зажигания 4 мм до в. м. т. будет лучшим. В этом варианте нужно изготовить новую головку цилиндра под диаметр цилиндра 70 мм или проточить головку СZ-360.
