Установка магнето

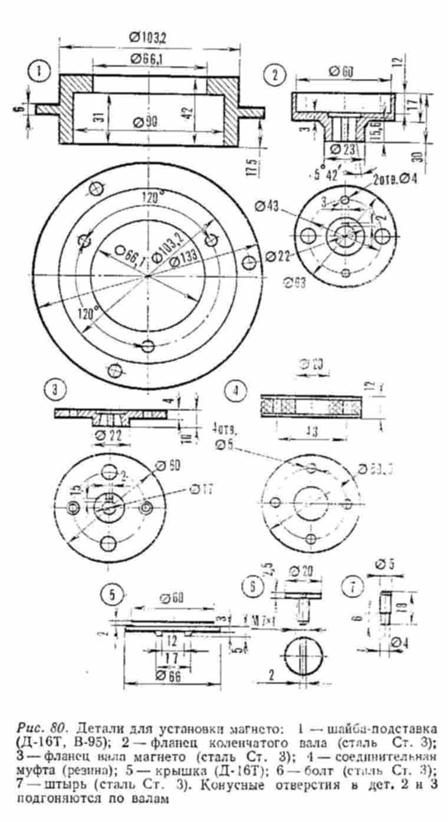

Чтобы обеспечить надежное зажигание и бесперебойную работу двигателя на всех режимах, обязательно установить на двигатель магнето. Простейшим способом установки магнето считается установка магнето без нарушений конструкции двигателя, т. е. не подрезая конуса коленчатого вала и не выпиливая окон в картере двигателя. Для этого изготовляется специальная шайба - подставка для крепления корпуса магнето М27Б и два переходных фланца (рис. 80).

Передача вращения осуществляется через соединительную резиновую муфту в обойме.

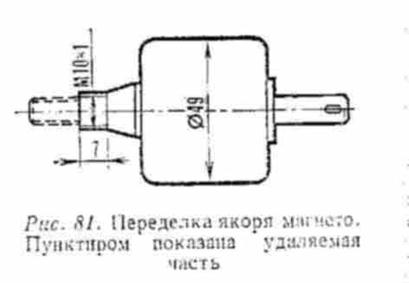

Якорь магнето вращается на собственных подшипниках, что обеспечивает постоянный разрыв на контактах прерывателя. Якорь переделывают согласно рис. 81.

Предлагаемая конструкция установки магнето может быть использована на всех выпусках спортивно-серийных ковровцев (125, 175, 250), минских мотоциклах М-104.

М-101, М-105, М-107 и др., а также на мотоциклах Ижевского завода всех выпусков, на которых ранее был установлен генератор переменного тока. Установка карбюратора на К-175СК. Практика выступлений в мотокроссах показала, что наиболее благоприятная работа двигателя К-175 см³ на всех режимах достигнута при установке карбюратора с диаметром диффузора, равным 28—30 мм. В отдельных случаях хорошо работали карбюраторы с диаметром диффузора, равным 32 мм. Меньшие размеры карбюраторов используются как исключение.

Отлично зарекомендовали себя карбюраторы Ленинградского карбюраторного завода К-194 с диаметром диффузора 28—32 мм, а также все выпуски карбюраторов чехословацкого производства фирмы И КОВ с диаметром диффузора 30—32 мм и карбюраторов ГДР MZ тех же размеров.

Для установки этих карбюраторов изготовляются специальные патрубки и фланцы для их крепления. Можно использовать часть стандартного впускного патрубка,

подогнав к нему фланец крепления нового карбюратора (рис. 82).

Для большей гарантии после сварки патрубка рекомендуется приварить поперек шва сварки ребро жесткости.
