Спортивно-серийный двигатель ИЖ-11К

Объявленная заводом мощность до 25 л. с. Новый двигатель ИЖ обкатывать не нужно. Его следует сразу же разобрать и приступить к плановым форсировочным работам:

снять головку цилиндра, подрезать на 2,5 — 3 мм, увеличив степень сжатия д 11,5—12;

снять цилиндр двигателя, отсоединить впускной патрубок и заглушки продувочных окон, распилить окна вверх и вниз до предлагаемых размеров (рис. 103).

Перед распиловкой окон, чтобы не вскрылись каналы, гильзу цилиндра со стороны головки подрезать на 3 мм.

При сборке под цилиндр поставить прокладку толщиной 3 мм. Углы выхода продувки следует проверить (рис. 104), и если это необходимо, то изменить.

Выход продувки на поршень под углом 18—20°. В продувочном окне убрать металл с внутренней части ~ 5 мм, проследив форму канала, Углы выхода продувки на поршень в горизонтальной плоскости: 110° от передних кромок, 140° от задних кромок продувочных окон.

Во впускном окне — убрать перемычку, оставив верхний язычок для плавного прохода поршневого кольца через окно;

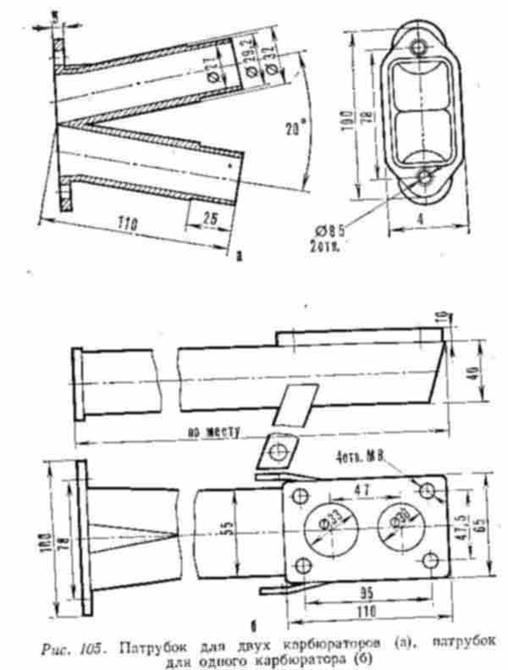

изготовить новый впускной патрубок для установки 2-х карбюраторов диаметром диффузора 27,5 мм (К — 28Б) (рис. 105, а), либо под один карбюратор диаметром 34 мм

(рис. 105,6).

Отличные результаты показал двигатель ИЖ-11К при установке карбюратора от автомобиля «Москвич-412» К-126ПР (нужно только отключить привод экономайзера и подогнать воздушный фильтр, который легко помещается в отведенном для него на раме месте). Регулировку карбюратора произвести обычным способом, путем подбора нужных жиклеров (в основном главного жиклера второго диффузора). Все прокладки (под цилиндр, заглушки и впускной патрубок) желательно вырезать из тонкого паранита (0,5 мм). Поставить на место и закрепить заглушки продувочных каналов, предварительно смазав их бакелитом, и впускной патрубок. Длинный впускной патрубок улучшит наполнение цилиндра. Надо сделать дополнительный кронштейн крепления под патрубок, чтобы его не отломило;

вместо генератора переменного тока обязательно нужно установить магнето на мягкой муфте и опережение зажигания 3,6—4 мм до в. м. т. (магнето КАТЭК М-27Б);

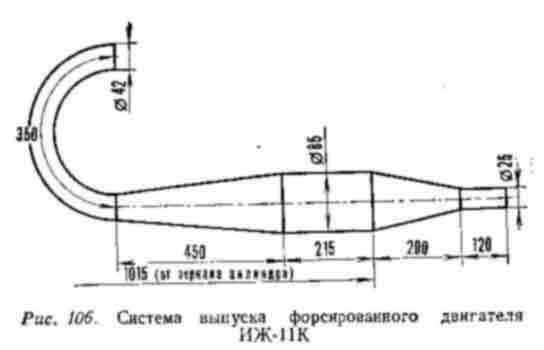

нужно изготовить новые глушители из стального листа толщиной 0,8—1 мм (рис. 106),

герметично заварить все соединения и надежно закрепить на раме мотоцикла; необходимо развернуть втулку верхней головки шатуна до диаметра15+^0,03 мм, чтобы не было заедания поршневого пальца;

ослабить натяжение пружин уплотнительных сальников и подогнать на притире их прилегание к шейке вала;

при помощи чугунного притира подогнать посадку коренных подшипников на полуоси, добившись легкого вращения коленчатого вала;

изготовить новый поршень, без разреза юбки и под два стальных кольца (рис. 107, а), либо под два L-образных, изготовленных из стандартных, и расположить их ближе

к головке поршня (рис. 107,6).

Можно использовать стальные хромированные кольца от лодочного двигателя

РМ-250 Ø 72 мм.

Лучший материал для изготовления поршня АК-4. Обязательно нужно термообработать заготовку до НR_b =220 ед. Поршень изготовляется на токарном станке, лишний металл внутри поршня удаляется обработкой шарошками;

следует произвести подбор желаемых передаточных отношений в КП (используя шестерни от КП ИЖ -«Юпитер-2» и др. моделей);

обязательно установить большой воздушный фильтр (бумажный) с объемом коробки фильтра до 7 л, используя все свободное место на раме мотоцикла.

Желательно применять бензин АИ-98. Масло МС-20 в пропорции 1:20. В КП залить масло веретенное АУ (0,8 л) или смесь солярки с МС-20 в отношении 50:50.
