Краткая теория. Дифракцией света называется явление отклонения света от прямолинейного направления распространения при прохождении вблизи препятствий

Дифракцией света называется явление отклонения света от прямолинейного направления распространения при прохождении вблизи препятствий. Как показывает опыт, свет при определенных условиях может заходить в область геометрической тени. Если на пути параллельного светового пучка расположено круглое препятствие (круглый диск, шарик или круглое отверстие в непрозрачном экране), то на экране, расположенном на достаточно большом расстоянии от препятствия, появляется дифракционная картина – система чередующихся светлых и темных колец. Если препятствие имеет линейный характер (щель, нить, край экрана), то на экране возникает система параллельных дифракционных полос.

Дифракционные явления были хорошо известны еще во времена Ньютона, но объяснить их на основе корпускулярной теории света оказалось невозможным. Первое качественное объяснение явления дифракции на основе волновых представлений было дано английским ученым Т. Юнгом. Независимо от него французский ученый О. Френель развил количественную теорию дифракционных явлений (1818 г.). В основу теории Френель положил принцип Гюйгенса, дополнив его идеей об интерференции вторичных волн. Принцип Гюйгенса в его первоначальном виде позволял находить только положения волновых фронтов в последующие моменты времени, т. е. определять направление распространения волны. По существу, это был принцип геометрической оптики. Гипотезу Гюйгенса об огибающей вторичных волн Френель заменил физически ясным положением, согласно которому вторичные волны, приходя в точку наблюдения, интерферируют друг с другом. Принцип Гюйгенса–Френеля также представлял собой определенную гипотезу, но последующий опыт подтвердил ее справедливость. В ряде практически важных случаев решение дифракционных задач на основе этого принципа дает достаточно хороший результат. (см. И. В. Савельев «Курс общей физики» т. 2 гл. XVIII С-П., М.,: Лань,2006)

В состав видимого света входят монохроматические волны с различными значениями длин волн. В излучении нагретых тел (нить лампы накаливания) длины волн непрерывно заполняют весь диапазон видимого света. Такое излучение называется белым светом. Свет, испускаемый, например, газоразрядными лампами и многими другими источниками, содержит в своем составе отдельные монохроматические составляющие с некоторыми выделенными значениями длин волн. Совокупность монохроматических компонент в излучении называется спектром. Белый свет имеет непрерывный спектр, излучение источников, в которых свет испускается атомами вещества, имеет дискретный спектр. Приборы, с помощью которых исследуются спектры излучения источников, называются спектральными приборами.

Для разложения излучения в спектр в простейшем спектральном приборе используется призма (рис. 3.1.). Действие призмы основано на явлении дисперсии, то есть зависимости показателя преломления n вещества от длины волны света λ.

Рисунок 3.1.

Разложение излучения в спектр при помощи призмы.

Щель S, на которую падает исследуемое излучение, находится в фокальной плоскости линзы Л₁. Эта часть прибора называется коллиматором. Выходящий из линзы параллельный пучок света падает на призму P. Вследствие дисперсии свет разных длин волн выходит из призмы под разными углами. В фокальной плоскости линзы Л₂ располагается экран или фотопластинка, на которой фокусируется излучение. В результате в разных местах экрана возникает изображение входной щели S в свете разных длин волн. У всех прозрачных твердых веществ (стекло, кварц), из которых изготовляются призмы, показатель преломления n в диапазоне видимого света убывает с увеличением длины волны λ, поэтому наиболее сильно призма отклоняет от первоначального направления синие и фиолетовые лучи и наименее – красные. Монотонно убывающая зависимость n(λ) называется нормальной дисперсией.

Первый опыт по разложению белого света в спектр был осуществлен И. Ньютоном (1672 г.).

В спектральных приборах высокого класса вместо призм применяются дифракционные решетки. Решетки представляют собой периодические структуры, выгравированные специальной делительной машиной на поверхности стеклянной или металлической пластинки. У хороших решеток параллельные друг другу штрихи имеют длину порядка 10 см, а на каждый миллиметр приходится до 2000 штрихов. При этом общая длина решетки достигает 10–15 см. Изготовление таких решеток требует применения самых высоких технологий. На практике применяются также и более грубые решетки с 50 – 100 штрихами на миллиметр, нанесенными на поверхность прозрачной пленки. В качестве дифракционной решетки может быть использован кусочек компакт-диска или даже осколок граммофонной пластинки.

Рассмотрим дифракцию света от решетки на примере двух щелей. При увеличении числа щелей дифракционные максимумы становятся лишь более узкими, более яркими и отчетливыми.

Разность хода (рис.3.2.) двух крайних лучей той или другой щели равна ∆=dsinӨ, где d – постоянная решётки, равная сумме ширины а щели и ширины в непрозрачного промежутка между щелями, т.е. d=а+в.

Рисунок 3.2.

Если разность хода равна нечетному числу полуволн: , то свет, посылаемый двумя щелями, будет взаимно гаситься.

Условие минимумов имеет вид:

где т =0,1,2,3,…

Если разность хода равна четному числу полуволн:

, то свет, посылаемый каждой щелью, будет взаимно усиливать друг друга.

Условие максимумов имеет вид:

где т =0,1,2,3,…

d – постоянная решётки.

Постоянная решётки d связана с числом штрихов на единицу длины п соотношением

Простейшая дифракционная решетка состоит из прозрачных участков (щелей), разделенных непрозрачными промежутками. На решетку с помощью коллиматора направляется параллельный пучок исследуемого света. Наблюдение ведется в фокальной плоскости линзы, установленной за решеткой (рис. 3.3).

Рисунок 3.3.

Дифракция света на решетке.

В каждой точке P на экране в фокальной плоскости линзы соберутся лучи, которые до линзы были параллельны между собой и распространялись под определенным углом θ к направлению падающей волны. Колебание в точке P является результатом интерференции вторичных волн, проходящих в эту точку от разных щелей.

В фокальной плоскости линзы расстояние y_m от максимума нулевого порядка (m = 0) до максимума m -го порядка при малых углах дифракции равно

где F – фокусное расстояние.

Следует обратить внимание на то, что в каждой точке фокальной плоскости линзы происходит интерференция N волн, приходящих в эту точку от N щелей решетки. Это так называемая многоволновая (или «многолучевая») интерференция. Распределение световой энергии в плоскости наблюдения резко отличается от того, которое наблюдается в обычных «двухлучевых» интерференционных схемах. В главные максимумы все волны приходят в фазе, потому амплитуда колебаний возрастает в N раз, а интенсивность в N² раз по сравнению с колебанием, которое возбуждает волна только от одной щели.

При смещении из главных максимумов интенсивность колебаний быстро спадает. Чтобы N волн погасили друг друга, разность фаз должна измениться на 2π/N, а не на π, как при интерференции двух волн. На рис. 3.4 изображена векторная диаграмма колебаний, возбуждаемых волнами от всех N щелей при условии, что сдвиг фаз волн от соседних щелей равен 2π / N, а соответствующая разность хода равна λ/N. Вектора, изображающие N колебаний, образуют в этом случае замкнутый многоугольник. Таким образом, при переходе из главного максимума в соседний минимум разность хода Δ=dsinθ должна измениться на λ/N. Из этого условия можно оценить угловую полуширину δθ главных максимумов:

Здесь для простоты полагается, что дифракционные углы достаточно малы. Следовательно,

где Nd – полный размер решетки. Это соотношение находится в полном согласии с теорией дифракции в параллельных лучах, согласно которой дифракционная расходимость параллельного пучка лучей равна отношению длины волны λ к поперечному размеру препятствия.

Рисунок 3.4.

Сложение колебаний в максимуме и минимуме интерференционной картины: a – интерференция двух волн, b – интерференция N волн (N = 8).

Можно сделать важный вывод: главные максимумы при дифракции света на решетке чрезвычайно узки. Рис. 3.10.5 дает представление о том, как меняется острота главных максимумов при увеличении числа щелей решетки.

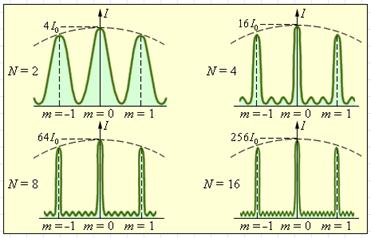

Рисунок 3.5.

Распределение интенсивности при дифракции монохроматического света на решетках с различным числом щелей. I₀ – интенсивность колебаний при дифракции света на одной щели.

Как следует из формулы дифракционной решетки, положение главных максимумов (кроме нулевого) зависит от длины волны λ. Поэтому решетка способна разлагать излучение в спектр, то есть она является спектральным прибором. Если на решетку падает немонохроматическое излучение, то в каждом порядке дифракции (т. е. при каждом значении m) возникает спектр исследуемого излучения, причем фиолетовая часть спектра располагается ближе к максимуму нулевого порядка. На рис. 3.6 изображены спектры различных порядков для белого света. Максимум нулевого порядка остается неокрашенным.

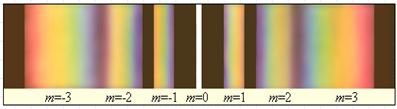

Рисунок 3.6.

Разложение белого света в спектр с помощью дифракционной решетки.

С помощью дифракционной решетки можно производить очень точные измерения длины волны. Если период d решетки известен, то определение длины сводится к измерению угла θ_m, соответствующего направлению на выбранную линию в спектре m -го порядка. На практике обычно используются спектры 1-го или 2-го порядков.

Если в спектре исследуемого излучения имеются две спектральные линии с длиной волн λ₁ и λ₂, то решетка в каждом спектральном порядке (кроме m = 0) может отделить одну волну от другой.

Одной из важнейших характеристик дифракционной решетки является ее разрешающая способность, характеризующая возможность разделения с помощью данной решетки двух близких спектральных линий с длинами волн λ и λ + Δλ. Спектральной разрешающей способностью R называется отношение длины волны λ к минимальному возможному значению Δλ, то есть

Разрешающая способность спектральных приборов, и, в частности, дифракционной решетки, также как и предельное разрешение оптических инструментов, создающих изображение объектов (телескоп, микроскоп) определяется волновой природой света. Принято считать, что две близкие линии в спектре m -го порядка различимы, если главный максимум для длины волны λ+Δλ отстоит от главного максимума для длины волны λ не менее, чем на полуширину главного максимума, т. е. на δθ=λ/Nd. По существу, это критерий Релея, примененный к спектральному прибору. Из формулы решетки следует:

или

где Δθ – угловое расстояние между двумя главными максимумами в спектре m -го порядка для двух близких спектральных линий с разницей длин волн Δλ. Для простоты здесь предполагается, что углы дифракции малы (cos θ ≈ 1). Приравнивая Δθ и δθ, получаем оценку разрешающей силы решетки:

или

Таким образом, предельное разрешение дифракционной решетки зависит только от порядка спектра m и от числа периодов решетки N.

Пусть решетка имеет период d=10^–3 мм, ее длина L=10 см. Тогда, N =10⁵ (это хорошая решетка). В спектре 2-го порядка разрешающая способность решетки оказывается равной R = 2·10⁵. Это означает, что минимально разрешимый интервал длин волн в зеленой области спектра (λ = 550 нм) равен Δλ=λ/R ≈ 2,8·10^–3 нм. В этих же условиях предельное разрешение решетки с d=10^–2 м и L=2 см оказалось бы равным Δλ=1,4·10^–1 нм.

В компьютерной модели можно изменять период решетки d и длину световой волны λ. Можно выбирать номер m с помощью кликанья мышью на выбранный главный максимум. На дисплее высвечивается координата y _m выбранного максимума на экране, расположенном в фокальной плоскости линзы. Обратите внимание на то, что масштабы по горизонтали и вертикали отличаются приблизительно в 5 раз. Поэтому изображаемые на экране углы θ_m сильно преувеличены.
