Эпитаксия

Эпитаксией называют процесс наращивания монокристалли­ческих слоев на подложку, при котором кристаллогра­фическая ориентация наращиваемого слоя повторяет кристаллографическую ориентацию подложки.

В настоящее время эпитаксия обычно используется для полу­чения тонких рабочих слоев до 15 мкм однородного полупроводника на сравнительно толстой подложке, играющей роль несущей конструк­ции.

Типовой - хлоридный процесс эпитаксии применительно к кремнию состоит в следующем (рисунок 3.1). Монокристаллические кремниевые пластины загружают в тигель «лодочку» и помещают в кварцевую трубу. Через трубу пропускают поток водорода, содержащий небольшую примесь тетрахлорида кремния SiCl₄. При высокой температуре (около 1200° С) на поверхности пластин проис­ходит реакция SiCl₄ + 2Н₂ = Si + 4HC1.

В результате реакции на подложке постепенно осаждается слой чистого

кремния, а пары HCl уносятся потоком водорода. Эпитаксиальный слой осажденного кремния монокристалличен и имеет ту же кристаллографическую ориентацию, что и подложка. Хи­мическая реакция, благодаря подбору температуры, происходит только на поверхности пластины, а не в окружающем пространстве.

Рисунок 3.1

Процесс, проходящий в потоке газа, называют газотранспорт­ной реакцией, а основной газ (в данном случае водород), перенося­щий примесь в зону реакции, - газом-носителем.

Если к парам тетрахлорида кремния добавить пары соединений фосфора (РН₃) или бора (В₂Н₆), то эпитаксиальный слой будет иметь уже не собственную, а соответственно электрон­ную или дырочную проводимость (рисунок 3.2а), поскольку в ходе реакции в осаждающийся кремний будут внедряться донорные атомы фосфора или акцепторные атомы бора.

Таким образом, эпитаксия позволяет выращивать на подложке монокрис- тал­лические слои любого типа проводимости и любого удельного сопротив- ления, обладающие любым типом и ве­личиной проводимости, например, на рисунке 3.2а показан слой n, а можно сформировать слой n⁺ или р⁺.

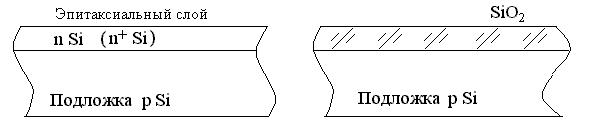

Рисунок 3.2

Граница между эпитаксиальным слоем и подложкой не полу­чается идеально резкой, так как примеси в процессе эпитаксии частично диффундируют из одного слоя в другой. Это обстоятель­ство затрудняет создание сверхтонких (менее 1 мкм) и многослой­ных эпитаксиальных структур. Основную роль, в настоящее время, играет однослойная эпитаксия. Она существенно пополнила ар­сенал полупроводниковой технологии; получение таких тонких однородных слоев (1 - 10 мкм), какие обеспечивает эпитаксия, невозможно иными средствами.

На рисунке 3.2а и последующих масштаб по вертикали не соблюдается.

В установке, показанной на рисунке 3.1, предусмотрены некоторые дополнительные операции: продувка трубы азотом и неглубокое травление поверхности кремния в парах НСl (с целью очистки). Эти операции проводятся до начала основных.

Эпитаксиальная пленка может отличаться от подложки по хи­мическому составу. Способ получения таких пленок называют гетероэпитаксией, в отличие от гомоэпитаксии, описанной выше. Конечно, при гетероэпитаксии и материалы пленки и подложки долж­ны по-прежнему иметь одинаковую кристаллическую решетку. Haпример, можно выращивать кремниевую пленку на сапфировой подложке.

В заключение заметим, что помимо описанной газовой эпитаксии, существует жидкостная эпитаксия, при которой наращивание монокристаллического слоя осуществляется из жид­кой фазы, т. е. из раствора, содержащего необходимые компоненты.
