Параметры и характеристики ОУ

Ниже приведена таблица 2.1 с основными параметрами ОУ.

Таблица 2.1

К_U- коэффициент усиления ОУ К_U=U_ВЫХ / (U_ВХ2- U_ВХ1), R_ВХ- входное сопротивление (БТ- входной каскад выполнен на биполярных транзисторах, ПТ- на полевых транзисторах), R_ВЫХ- выходное сопротивление, f₁- частота единичного усиления, т. е. частота, на которой коэффициент усиления снижается до единицы, K_{ОС СФ}- коэффициент ослабления синфазного сигнала

K_{ОС СФ}= К_U /К_{U СФ}. К_{U СФ}= U_ВЫХ/ U_ВХ. U_ВХ= U_ВХ1= U_ВХ2.

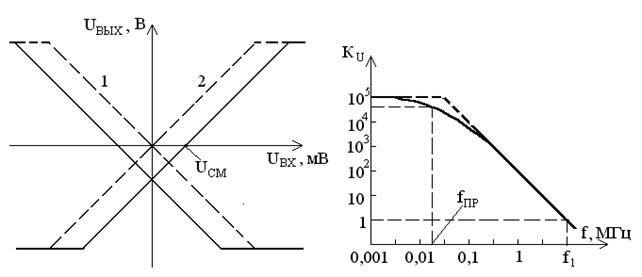

Характеристика прямой передачи приведена на рисунке 2.2а. Пунктиром показаны идеализированные характеристики. Цифрой 1 обозначена характе- ристика по инвертирующиму входу, цифрой 2 – по неинвертирующему. Однако реальные характеристики отличаются тем, что на выходе при

Рисунок 2.2

отсутствии входного сигнала имеется некоторое напряжение (положительное или отрицательное, как показано на рисунке 2.2а) из-за не идеальности эле- ментов схемы. Напряжение смещения U_СМ – напряжение, которое необходи -мо приложить на входе, чтобы на выходе получить нулевое напряжение. В современных усилителях предусмотрены специальные выводы (NC) для балансировки (получения нуля на выходе).

Пример АЧХ приведен на рисунке 2.2б. Частота, на которой коэффициент усиления снижается до единицы и есть частота единичного усиления f₁. Частота, при которой К_U снижается в , называется предельной f_ПР. В области от 3× f_ПР до f₁ действует соотношение К_U(f)×f»f₁.
