Типовая схема управления АД с фазным ротором

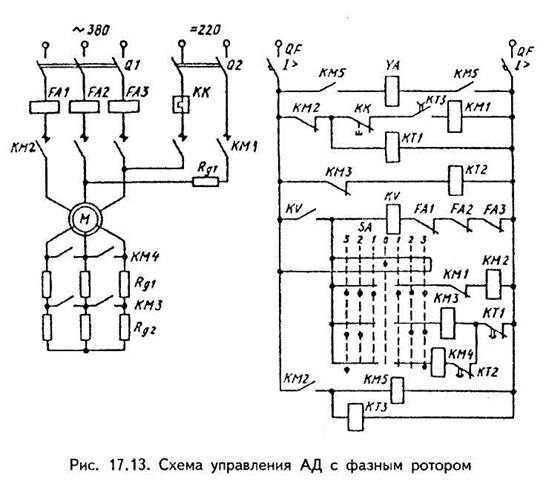

Схема включает АД с фазным ротором, типовую панель управления серии ПДУ6220, пускорегулирующие реостаты Rd1, Rd2, реостат динамического торможения Rdm, а также командоаппарат SА (рис. 17.13).

Схема обеспечивает пуск АД в две ступени в функции независимой выдержки времени, автоматическое динамическое

торможение, максимальную защиту АД (реле тока FA1—FA3), защиту от самозапуска.

Командоаппарат SA, имеющий нейтральное положение О и три равнозначных положения влево и вправо (/, 2, 3), позволяет выбрать режимы работы. В нейтральной позиции О реле KV включено и обеспечивает готовность ЭП к пуску. При переводе $А в любое положение /, 2, 3, включается линейный контактор КМ2, и на статор М подается напряжение. Од­новременно включается КМ5, включающий катушку YA тормоз­ного электромагнита, который растормаживает вал АД. По­лучает питание реле времени КТЗ, обеспечивающее выдержку времени при динамическом торможении.

Автоматический пуск в функции времени при переводе SA, например, в положение 3 происходит благодаря последова­тельному шунтированию пусковых ступеней контакторами КМЗ и КМ4. Выдержки времени на их включение обеспечиваются реле времени КТ1 и КТ2.

Автоматическое динамическое торможение обеспечивается при переводе рукоятки SA в положение 0. При этом КМ2 и КМ5 отключаются, КМ1 включается, и на статор подается постоянное напряжение. По истечении выдержки времени торможения реле КТЗ отключается и отключает контактор КМ1. Одновременно катушка тормозного электромагнита YA теряет питание, осуществляется механическое торможение.
