Классификация основных процессов и аппаратов пищевых производств

В зависимости от закономерностей, характеризующих протекание, процессы пищевой технологии можно разделить на следующие группы.

Механические процессы, скорость которых связана с законами физики твёрдого тела. К ним относятся: измельчение, классификация, дозирование и смешение твёрдых сыпучих материалов.

Гидромеханические процессы, скорость протекания которых определяется законами гидромеханики. К ним относятся: сжатие и перемещение газов, перемещения жидкостей, твердых материалов, осаждение, фильтрование, перемешивание в жидкой фазе, псевдоожижение и т. п.

Тепловые процессы, скорость протекания которых определяется законами теплопередачи. К ним следует отнести процессы: нагревания, выпаривания, охлаждения (естественного и искусственного), конденсации и кипения.

Массообменные (диффузионные) процессы, интенсивность которых определяется скоростью перехода вещества из одной фазы в другую, т.е. законами массопередачи. К диффузионным процессам относятся: абсорбция, ректификация, экстракция, кристаллизация, адсорбция, сушка и др.

В соответствии с перечисленным делением процессов пищевые аппараты классифицируют следующим образом: измельчающие и классифицирующие машины; гидромеханические, тепловые, массообменные аппараты.

По организационно-технической структуре процессы делятся на периодические и непрерывные.

В периодическом процессе отдельные стадии (операции) осуществляются в одном месте (аппарате, машине), но в разное время (рис.1.1). В непрерывном процессе (рис.1.2) отдельные стадии осуществляются одновременно, но в разных местах (аппаратах или машинах).

Непрерывные процессы имеют значительные преимущества перед периодическими, состоящими в возможности специализации аппаратуры для каждой стадии, улучшения качества продукта, стабилизации процесса во времени, простоте регулирования, возможности автоматизации и т.п.

При проведении процессов в любом из перечисленных аппаратов изменяются значения параметров перерабатываемых материалов. Параметрами, характеризующими процесс, являются давление, температура, концентрация, плотность, скорость потока, энтальпия и др.

В зависимости от характера движения потоков и изменения параметров веществ, поступающих в аппарат, все аппараты могут быть разделены на три группы: аппараты идеального (полного) смешения, аппараты идеального (полного) вытеснения и аппараты промежуточного типа. Параметрами, определяющими состояние вещества в аппарате, называются величины, характерные для данного процесса, например: температура, давление, концентрация и т.п.

Наиболее удобно продемонстрировать особенности потока различной структуры на примере теплообменников непрерывного действия различной конструкции. На рис.1.3,а представлена схема теплообменника, работающего по принципу идеального вытеснения. Принимается, что в этом аппарате происходит «поршневое» течение потока без перемешивания. Температура одного из теплоносителй меняется по длине аппарата от начальной температуры до конечной в результате того, что протекающие через аппарат последующие объёмы жидкости не смешиваются с предыдущими, полностью вытесняя их. Температура второго теплоносителя принята постоянной (конденсирующийся пар).

В аппарате идеального смешения последующие и предыдущие объёмы жидкости идеально перемешаны, температура жидкости в аппарате постоянна и равна конечной (рис. 1.3,б).

В реальных аппаратах не могут быть обеспечены ни условия идеального смешения, ни идеального вытеснения. На практике можно достигнуть только достаточно близкого приближения к этим схемам, поэтому реальные аппараты – это аппараты промежуточного типа (рис. 1.3,в).

Движущая сила рассматриваемого процесса нагревания жидкости для любого элемента аппарата представляет разность между температурами греющего пара и нагреваемой жидкости.

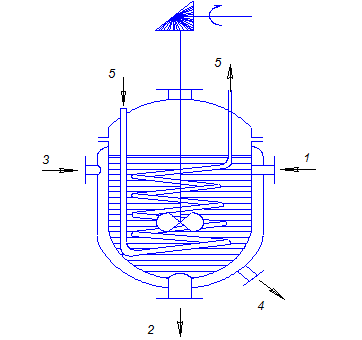

Рис. 1.1. Аппарат для проведения периодического процесса:

1 – сырье; 2 – готовый продукт; 3 – пар; 4 – конденсат; 5 – охлаждающая вода

Рис. 1.2. Аппарат для проведения непрерывного процесса:

1– теплообменник-нагреватель; 2 – аппарат с мешалкой; 3 – теплообменник-холодильник; I – сырье; II – готовый продукт; III – пар; IV – конденсат; V – охлаждающая вода

а) б) в)

Рис. 1.3. Изменение температуры при нагревании жидкости в аппаратах различных типов: а – полного вытеснения; б – полного смешения; в – промежуточного типа

Разница в протекании процессов в каждом из типов аппаратов становится особенно ясной, если рассмотреть, как изменяется движущая сила процесса в каждом из типов аппаратов. Из сравнения графиков следует, что максимальная движущая сила имеет место в аппаратах полного вытеснения, минимальная – в аппаратах полного смешения.

Следует отметить, что движущая сила процессов в непрерывно действующих аппаратах идеального смешения может быть значительно увеличена путём разделения рабочего объёма аппарата на ряд секций.

Если объём аппарата идеального смешения разделить на n аппаратов и в них провести процесс, то движущая сила увеличится (рис. 1.4).

При увеличении числа секций в аппаратах идеального смешения значение движущей силы приближается к её значению в аппаратах идеального вытеснения, и при большом числе секций (порядка 8–12) движущие силы в аппаратах того и другого типа становятся приблизительно одинаковыми.

Рис. 1.4. Изменение движущей силы процесса при секционировании
