Влажный насыщенный пар

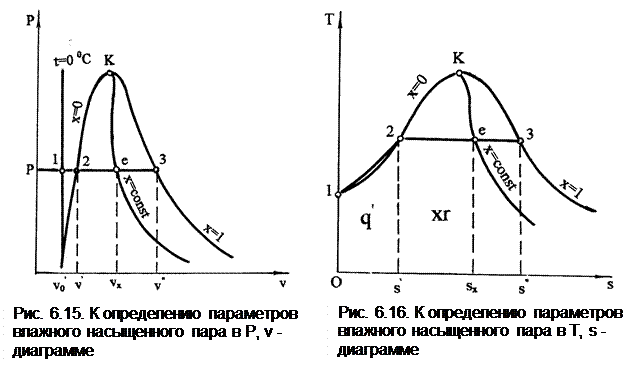

Влажный насыщенный пар располагается между пограничными кривыми x = 0 и x = 1. Возьмем точку е на изобаре Р в области влажного насыщенного пара (рис. 6.15 и 6.16). В области влажного насыщенного пара параметры состояния не могут быть определены только по давлению и температуре, поскольку давление однозначно определяет температуру насыщения и изобара влажного пара одновременно является его изотермой, представляющей прямую линию в Р,v- и Т,s- диаграммах. В качестве вспомогательного условного параметра для влажного пара применяется степень сухости х. Зная степень сухости х и параметры состояний насыщения воды на линии х=0 и пара на линии х=1, можно рассчитать все остальные параметры состояния влажного пара.

v_x = xv" + (1 - x)v' = v' + x(v" - v'); (6.18)

h_x = h' + x(h" - h') = h' + xr; (6.19)

s_x = s '+ x(s" - s'); (6.20)

u_x = u' + x(u" - u'). (6.21)

Используя параметры влажного насыщенного пара, можно рассчитать его степень сухости:

. (6.22)

При этом горизонтальные отрезки 12 изобар и изотерм в Р,v- и T,s- диаграммах в области влажного насыщенного пара делятся точкой е пропорционально значению степени сухости х=(1е)/(12), что позволяет построить линии постоянных степеней сухости х=const (см. рис. 6.15 и 6.16). В критической точке сходятся все линии постоянных степеней сухости. Внутренняя энергия влажного пара проще определяется как

u_x = h_x - Рv_x. (6.23)

Теплота, необходимая для получения влажного пара из воды c t=0 ^оС при изобарном ее нагревании, называется полной теплотой влажного пара и определяется как

l_x = q' + xr = h_x - Рv_o'. (6.24)

Наряду со степенью сухости x в практике часто используется понятие влажности пара (1-x). Влажность дается в долях или в процентах.
