Главная Случайная страница


Полезное:

Как сделать разговор полезным и приятным Как сделать объемную звезду своими руками Как сделать то, что делать не хочется? Как сделать погремушку Как сделать неотразимый комплимент Как сделать так чтобы женщины сами знакомились с вами Как сделать идею коммерческой Как сделать хорошую растяжку ног? Как сделать наш разум здоровым? Как сделать, чтобы люди обманывали меньше Вопрос 4. Как сделать так, чтобы вас уважали и ценили? Как сделать лучше себе и другим людям Как сделать свидание интересным?

Категории:

АрхитектураАстрономияБиологияГеографияГеологияИнформатикаИскусствоИсторияКулинарияКультураМаркетингМатематикаМедицинаМенеджментОхрана трудаПравоПроизводствоПсихологияРелигияСоциологияСпортТехникаФизикаФилософияХимияЭкологияЭкономикаЭлектроника






Результаты работы





T, K %CO , ,
(%CO)оп ± ±Δ(%CO) %СОрасч





По данным таблицы 1 строят график зависимости и формулируют общие выводы по результатам работы.

Вопросы для самоконтроля

1. Что означает термин «число степеней свободы (с)» равновесной системы; какие данные необходимы для расчета с?

2. Углерод, растворенный в железе, реагирует с СО2 по реакции .

Определите число степеней свободы системы.

3. Какое состояние называют стандартным для компонента газовой смеси и для чистого конденсированного вещества?

4. Используя уравнение изобары, докажите, что равновесие эндотермической реакции смещается с ростом температуры при постоянном давлении в сторону образования продуктов реакции.

5. При давлении атм и температуре Т равновесное содержание СО в газовой фазе составило 40%. Возможно ли протекание реакции газификации, если при заданных р и Т исходная газовая смесь содержит 2 моля СО2 и 3 моля СО?

6. Поясните принцип работы газоанализатора; как рассчитывается концентрация монооксида углерода в газовой фазе?




Работа № 2. ИЗУЧЕНИЕ УПРУГОСТИ ДИССОЦИАЦИИ CaCO3



Целью работы является изучение температурной зависимости упругости диссоциации карбоната кальция и определение теплового эффекта реакции диссоциации CaCO3.

Процессы диссоциации карбонатов имеют большое распространение в металлургии, например, в процессах обжига известняка; разложения известняка в доменной печи, где он употребляется в качестве флюса.

Теоретическая часть

Карбонат кальция, являющийся основной составной частью мела, известняка, мрамора, диссоциирует по реакции



. (25)

Будем считать, что система состоит из чистых CaCO3, CaO и CO2 и между ними протекает только реакция (25).

Равновесное давление двуокиси углерода над карбонатом называют его упругостью диссоциации.

Число параметров, определяющих состояние равновесия системы, можно найти по правилу фаз Гиббса:

(26)

где – k число независимых компонентов в системе; Ф – число фаз.

Система обладает одной степенью свободы, то есть из двух параметров, определяющих состояние системы ( ), один можно изменять произвольно, не меняя количества и природы фаз, характерных для равновесия данной системы. Удобнее в качестве независимой переменной выбрать температуру, тогда будет её однозначной функцией. Найдем эту функциональную зависимость.

Константа равновесия реакции (25) запишется так:

(27)

где – активности соответствующих реагентов.

Известно, что карбонат и оксид кальция весьма мало взаимно растворимы. Поэтому обычно оксид и карбонат находятся в виде самостоятельных твердых фаз, и при небольших давлениях . Активность газообразного СО2 ( ) определяется соотношением фугитивностей :

(28)

Если давление измерять в атмосферах, то фугитивность в стандартном состоянии атм и будет численно равна равновесной фугитивности . Поскольку в наших условиях СО2 можно считать идеальным газом, то . Таким образом:

(29)

то есть константа равновесия реакции (25) численно равна упругости диссоциации CaCO3, если последняя выражена в атмосферах.

Для анализа зависимости воспользуемся уравнением изобары химической реакции

(30)

Для процесса диссоциации тепловой эффект , поэтому упругость диссоциации растет с увеличением температуры. Изменение упругости диссоциации с температурой показано на рис. 4.

Линия на рис. 4 характеризует условия равновесного сосуществования трех фаз: . Если начать изменять не один параметр, как разрешает правило фаз Гиббса, а два, то есть произвольно изменять и температуру, и давление, равновесие системы будет нарушено. Области I и II на графике характеризуют условия равновесного сосуществования уже только двух фаз (одной твердой и газообразной).

Для области I характерны давления СО2 бόльшие, чем равновесные значения.





Следовательно, по уравнению изотермы :

(31)

Отсюда можно заключить, что в данных условиях протекает процесс карбонизации

(32)

а прямой процесс (диссоциация) невозможен. Иначе говоря, в области I устойчивой фазой является карбонат кальция. Таким образом, если при величина станет больше, чем , то это приведет к исчезновению оксидной фазы.

Проведя аналогичные рассуждения для области II, где , можно заключить, что при давлениях ниже равновесного и развитие процесса диссоциации возможно. Устойчивой фазой является в области II оксид кальция .

Поскольку упругость диссоциации, выраженная в атмосферах, численно равна константе равновесия реакции, то ее значение можно теоретически рассчитать по уравнениям (21–24).





Величину теплового эффекта при данной температуре ( ) можно рассчитать по уравнению Кирхгофа (23).

Среднюю величину теплового эффекта реакции в изученном интервале температур ( ) можно также оценить по опытным значениям константы равновесия при разных температурах (см. прил.2).

При анализе экспериментальных данных и их сопоставлении с рассчитанными по уравнениям (21–24) следует иметь в виду, что на величину упругости диссоциации оказывает влияние дисперсность твердых фаз. При измельчении твердой фазы возрастает ее энергия Гиббса, поскольку увеличивается доля частиц, располагающихся на поверхности кристаллов и обладающих избытком энергии. Принимая во внимание, что общее изменение энергии Гиббса по реакции равно

(33)

можно заключить, что при измельчении исходной фазы – карбоната ( растет) величина уменьшается, а при измельчении продукта реакции (растет ) увеличивается. Соответственно, в первом случае растет, а во втором падает, поскольку

(34)

Методика и порядок проведения опытов

Для определения упругости диссоциации CaCO3 в работе используется статический метод. Суть его заключается в непосредственном измерении при данной температуре равновесного давления СО2 в установке.

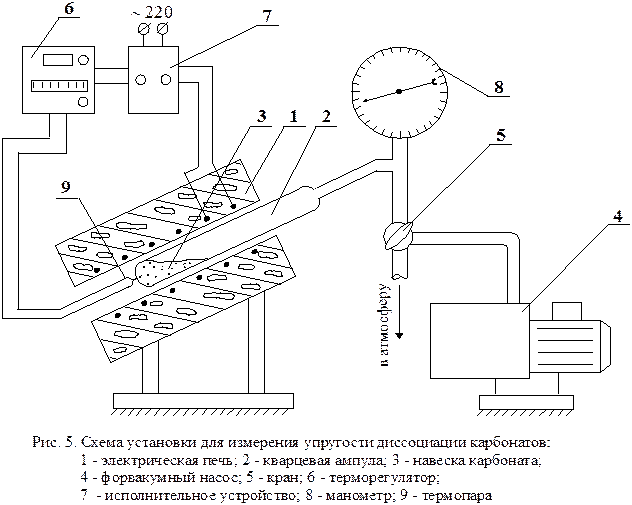

Схема установки представлена на рис. 5. В электрическую печь сопротивления 1 помещают кварцевую ампулу 2, в которую помещена навеска карбоната 3. Перед началом нагрева печи из ампулы откачивают воздух форвакуумным насосом 4.




После выключения насоса в него надо обязательно запустить воздух с помощью крана 5.

Кран 5 может быть заменен струбцинами, пережимающими шланги. После этого задатчиком терморегулятора 6 устанавливают первую заданную температуру. Когда заданная температура достигнута (при этом лампочка на терморегуляторе начнет мигать), делают выдержку не менее 10 минут и измеряют давление СО2 в системе с помощью манометра 8. Изотермическая выдержка системы проводится для достижения системой равновесия. При этом, по мере развития реакции, изменяется (увеличивается) давление, а объем реакционного пространства остается постоянным. Следовательно в данном случае процесс проходит при постоянном объеме(V=const). Измеряемая в процессе работы определяется равновесным составом, который не зависит от пути процесса, а определяется элементным составом системы, давление и температурой. Потому определенную в ходе работы можно анализировать с помощью уравнения изобары и сравнивать с рассчитанной.

Измерение упругости диссоциации карбоната кальция следует провести при 4-6 температурах по указанию преподавателя.






Date: 2015-05-09; view: 336; Нарушение авторских прав

mydocx.ru - 2015-2019 year. (0.015 sec.) Все материалы представленные на сайте исключительно с целью ознакомления читателями и не преследуют коммерческих целей или нарушение авторских прав - Пожаловаться на публикацию
