ЗАЛЕЖИ НЕФТИ И ГАЗА





Если на пути движущегося по природному резервуару флюи­да встречается преграда (какой-либо экран или барьер), то начи­нается формирование скопления УВ — залежи, которая занимает определенную часть геологического пространства и является пер­вым (низшим) членом системы нефтегеологического районирова­ния. В качестве простейшего элемента районирования по генети­ческому принципу В.Б. Оленин рассматривал минимальный по размеру участок земной коры, который при этом в силу структур­но-генетической характеристики способен заключать единичную залежь нефти и(или) газа. Большинство отечественных исследо­вателей называют такие участки «ловушками». Ловушка, содержа­щая залежь УВ, является простейшим элементом системы нефте­геологического районирования.

Понятие «ловушка» использовали многие отечественные и зару­бежные ученые (А.А. Бакиров, И.О. Брод, Н.Б. Вассоевич, В.Г. Виль­сон, Н.А. Еремеко, М.К. Калинко, А.И. Леворсен, К.К. Лэйндс и др.). По И.О. Броду, под ловушкой понимается часть природно­го резервуара, в которой создаются условия для улавливания флюидов и формирования нефтегазового скопления, в ней уста­навливается относительное равновесие подвижных веществ. На­личие ловушки — первое условие формирования залежи

Определение ловушки у разных авторов несколько отличает­ся. В.Б. Оленин полагал, что ловушки без наличия в них флюи­дов нельзя уверенно называть ловушками, что только присут­ствие скопления флюидов — залежи определяет ее как таковую. Он дал следующее определение: «Ловушка, в которой присутству­ет залежь нефти и/или газа, представляет собой участок недр, со­стоящий из коллекторов и примыкающих гаюхопроницаемых от­ложений, способный аккумулировать углеводороды в своей кол-лекторской части и заключающий в ее пределах залежь нефти и/или газа». Бывают случаи, когда ловушка возникает вместе с залежью благодаря возникновению коллекторских свойств пород одновременно с нефтеобразованием.

Участки недр, предположительно обладающие указанными свойствами ловушки, но в которых залежи нефти и(или) газа еще не обнаружены, являются возможными нефтегазоносными ловуш-




ками. Каждая ловушка характеризуется суммарным объемом пус­тот коллекторов, который может быть заполнен нефтью или газом. Размер ловушек характеризуется высотой и площадью, которая из­меняется от долей до десятков квадратных километров, а может достигать и гораздо больших (на порядок или два) величин.

В.В. Семенович определяет ловушку как часть природного резервуара, в которой устанавливается равновесие между силами, вызывающими перемещение флюидов (воды, нефти и свободного газа) в породах и препятствующими ему силами. Основные при­чины перемещения — разность давлений и гравитационное всплывания нефти и газа в воде. Противодействие перемещению флюидов оказывает покрышка, экран (в широком смысле флюи-доупор), которым чаше всего являются непроницаемые породы; экран также может создаваться напором воды, разницей давле­ний и др.

Залежь — это скопление углеводородов в ловушке, все части которого гидродинамически связаны. В залежах разделение флю­идов происходит по гравитационному признаку, и если присут­ствуют нефть и газ, то залежь разделяется на газовую и нефтяную части. Залежи в основном подстилаются подошвенной водой. Со­ответственно выделяются и границы раздела: водонефтяной кон­такт (ВНК), газонефтяной контакт (ГНК), газоводяной контакт (ГВК). Пример изображения залежи в плане показан на рис. 7.1. Контакт не представляет собой ровную поверхность, нередко вы­деляется переходная зона, в более крупных каналах которой на­ходится нефть, а более мелкие заполнены водой.

Необходимым условием возникновения залежи является на­личие замкнутого субгоризонтального контура (граница ловуш­ки). Определение этого понятия дано И.О. Бродом и Н.А. Ере­менко. Замкнутый контур рассматривается как линия, ограни­чивающая в плане максимальную возможную площадь залежи. Замкнутый контур представляет собой границу, ниже которой углеводороды не могут удержаться (например, обратный изгиб пласта — «замок»). В вертикальном разрезе замкнутый контур со­ответствует точке пересечения поверхности ловушки (точнее, природного резервуара) и наиболее низкого возможного положе­ния нефте- (или) газоводяного контакта при максимальном за­полнении ловушки (иногда называют выклиниванием или «нуле­вой изопахитой» залежи). Залежь нефти и(или) газа может рас­пространяться во всем объеме резервуара внутри замкнутого кон­тура (см. рис. 7.1) или занимать часть его.

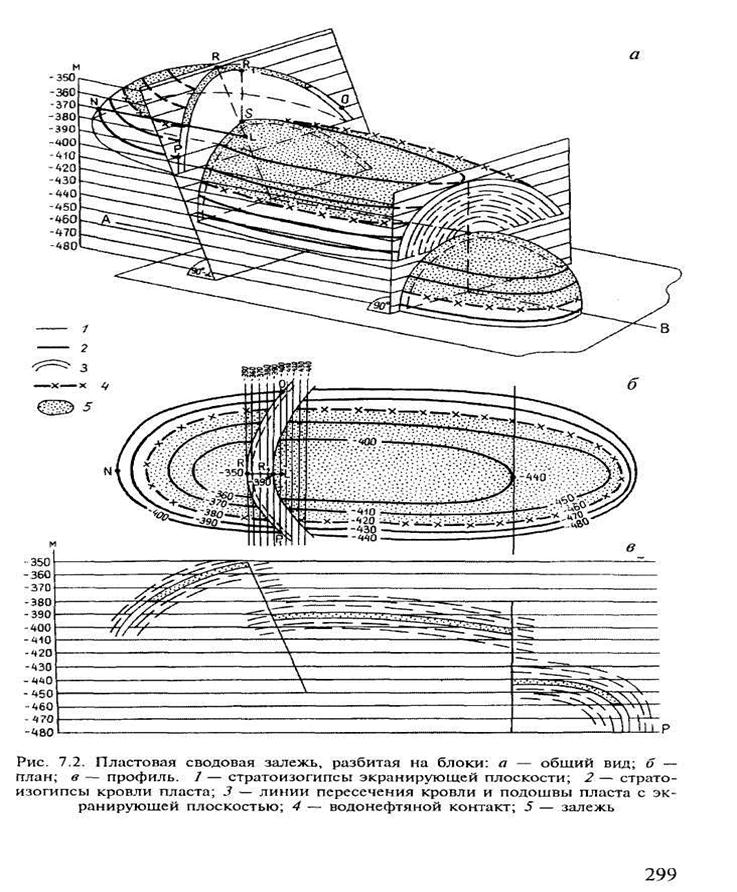

Пример изображения более сложных залежей в антиклиналь­ной ловушке, разбитой на блоки, показан на рис. 7.2. Замкнутые контуры образуются также при пересечении плоской экранирую­щей поверхностью моноклинали с каким-нибудь структурным




осложнением (структурным носом) или если на пути монокли­нально залегающего пластового резервуара возникает экран с изогнутой поверхностью.

Залежи нефти и газа типизируются и классифицируются по разным признакам. Так, по составу флюидов залежи делятся на чисто нефтяные, нефтяные с газовой шапкой, нефтегазовые, газо­вые с нефтяной оторочкой, газоконденсатные, газоконденсатно-нефтяные, чисто газовые и др.



В зависимости от объема нефти и газа, характера насыщения пласта-коллектора, географического положения, глубины необхо­димого для добычи флюидов бурения и других показателей, по которым оценивается рентабельность разработки, залежи подраз­деляются на промышленные и непромышленные.

Наиболее распространенными являются классификации по типу ловушек, многообразие генетических и морфологических типов которых предопределило обилие типов и классов залежей нефти и газа.




Одна из первых подробных характеристик ловушек в России была опубликована И.М. Губкиным. Классификации ловушек, или залежей нефти и газа, заключенных в ловушках различного типа, составлены многими отечественными и зарубежными иссле­дователями (М.В. Абрамович, А.Г. Алексин, А.А Бакиров. И.О. Брод, Н.Б. Вассоевич, И.В. Высоцкий, Г.А. Габриэлянц, М.А. Жданов, НА Еременко, В.М. Завьялов, АЯ. Креме, М.Ф. Мирчинк, В.Я. Рат-нер, А.М. Серегин, Г.А. Хельквист, Н.Ю. Успенская, В.Е. Хаин, М.М. Чарыгин, Ю.М. Васильев, Л.В. Каламкаров, В.Б. Вильсон, А.И. Леворсен, В.Л. Рассел, К.В. Сандерс, В.Б. Херой, К. Хилд и др.).

Наиболее широкое распространение получила классифика­ция ловушек И.О. Брода, в которой в качестве главного признака используется тип природного резервуара. В соответствии с тремя типами природных резервуаров в ней выделяются три основные группы залежей: 1) пластовые, 2) массивные и 3) залежи, литоло-гически ограниченные со всех сторон.

И.О. Брод подчеркивал, что именно по типу природного ре­зервуара, определяющего условия перемещения и дифференциа­ции флюидов, должны выделяться основные группы залежей. Отличительная черта первых двух групп состоит в том, что они образуются в природных резервуарах, имеющих региональное распространение и насыщенных водой на всем их протяжении. Вода заполняет подавляющую часть резервуара и ограничивает залежь нефти и(или) газа, занимающих незначительную часть природного резервуара — ловушку, т.е. вода в этом случае явля­ется ведущим фактором, формирующим залежь. В третьей группе залежей— литологически ограниченных — резервуар со всех сто­рон ограничен непроницаемыми породами, в которых не проис­ходит циркуляции вод и вода может только подстилать залежь в резервуаре, но при этом не создает напор.

1. Группа пластовых залежей согласно условиям формирова­ния ловушки подразделяется на две подгруппы: сводовых (пласто-во-сводовых) залежей и подгруппа залежей экранирования (пласто-во-экранированных) (рис. 7.3, а—д, л, м).

Пластово-сводовые залежи приурочены к ловушкам, пред­ставляющим собой антиклинальный изгиб пласта-резервуара. Формирование таких залежей происходит в результате движения флюидов по пластовому резервуару, ограниченному непроницае­мыми породами в кровле и подошве пласта. Такие залежи рас­пространены очень широко как в платформенных, так и в склад­чатых областях. Они часто бывают разбиты разрывами на блоки (см. рис. 7.2).

Вторая подгруппа — пластово-экранированные залежи, фор­мирование которых может происходить только после того, как Пластовым резервуар был срезан экраном, препятствующим дви-




жению флюидов вверх по восстанию пласта. Экраны могут пред­ставлять собой поверхности тектонических нарушений, стра­тиграфических несогласий и

литологических замещений. В зависи­мости от характера экрана выделяются залежи трех видов экраниро­вания: тектонически экранированные, стратиграфически экраниро­ванные и литологически экранированные (см. рис. 7.3, б, в, г, д).

Тектонически экранированные (дизъюнктивно экранирован­ные) залежи формируются в том случае, если в результате дизъ­юнктивных дислокаций моноклинально залегающий пластовый резервуар приходит в соприкосновение с непроницаемыми поро­дами (см. рис. 7.3, б). По генетической природе экраны могут быть сбросами, взбросами, надвигами и сдвигами. Разрывы явля­ются также и путями миграции флюидов, один и тот же разрыв в разное время может выполнять разные функции — быть проводя­щим каналам в эпоху растяжения и быть экраном при сжатии. Тектонически экранированные залежи присутствуют как в плат­форменных, так и складчатых областях, но в последних они рас­пространены значительно шире. Тектонические нарушения часто разбивают пластово-сводовые залежи. Некоторые исследователи называют подобные комбинированные залежи — пластово-сводо­вые тектонически экранированные (см. рис. 7.3, л). Примеры мес­торождений таких залежей приведены на рис. 7.4, в, г. Сложно по­строенные тектонически экранированные залежи характерны для краевых прогибов. На рис 7.5 приведен схематический разрез Бо-риславского месторождения нефти и газа Предкарпатского проги­ба. Тектоническими экранами являются поверхности пологих над­вигов, характерных для складчатых бортов краевых прогибов. Экранирование соляным штоком рассмотрено И.О. Бродом как частный случай тектонического экранирования, характерный для солянокупольных районов платформенных областей (см. рис. 7.3, в); экранирование жерлом грязевого вулкана (рис. 7.6) также явля­ется разновидностью тектонического экранирования, распростра­ненной в складчатых областях с грязевулканической деятельнос­тью. В.Б. Оленин выделяет два последних случая в качестве самос­тоятельных видов в группе ловушек экранирования.

Стратиграфически экранированные залежи приурочены к ло­вушкам, формирование которых связано с несогласным перекры­тием одной серии пластов плохопроницаемыми породами более молодой серии, т.е. породы пластового резервуара по поверх­ности несогласия контактируют с непроницаемой покрышкой (см. рис. 7.3, г). Обычно залежи формируются в ловушках стра­тиграфического экранирования в случае углового несогласия между контактирующими толщами. В подобных ловушках при приближении к поверхности несогласия, как правило, наблюда­ется улучшение коллекторских свойств природного резервуара,








обусловленное влиянием эрозии в период отсутствия осадкона-копления. Иногда в таких ловушках наблюдается обратная зави­симость — ухудшение коллекторских свойств при приближении к поверхности несогласия в результате заполнения пустот верхней части ловушки минеральным веществом, выпавшим из циркули­ровавших здесь вод. Залежи нефти и газа, экранированные или запечатанные асфальтом, по мнению И.О. Брода, также относят­ся к этому виду залежей, поскольку они сохранились благодаря асфальтовой пробке, образовавшейся вследствие окисления неф­ти в период подъема и эрозии. По времени же формирова­ния они различны. Обычные стратиграфически экранированные ловушки и залежи формируются после перекрытия пласта кол­лектора несогласно залегающей непроницаемой толшей, в то вре­мя как запечатывание асфальтом происходит в период эрозии, т.е. залежь к моменту формирования несогласия, видимо, уже су­ществовала. Залежи, связанные с запечатыванием асфальтом, В.Б. Оленин также выделил в самостоятельный вид в группе ло­вушек экранирования.


Цитологически экранированные залежи приурочены к ловуш­кам, экраном которых служат литологические замещения и вы­клинивания пластов коллекторов. Формирование таких ловушек обусловлено литологическим ограничением коллекторского плас­та природного резервуара в результате его выклинивания или фа-циального замещения одновозрастными плохопроницаемыми от­ложениями. Экранирование такого типа происходит по восста­нию пластов и связано с замещением песчаных пластов глинис­тыми (см. рис. 7.3, д). Закономерной чертой ловушек, возникших за счет замещения коллекторов природного резервуара плохопро­ницаемыми отложениями, является постепенное ухудшение по­ристости и проницаемости коллекторской части по мере непос­редственного приближения к поверхности выклинивания.

Ловушки этого вида возникают в прибрежно-морских толщах в условиях частой смены уровня моря. Классическим примером подобных залежей являются литологически экранированные за­лежи нефти в майкопской толще Предавказья (месторождения Восковая гора, Асфальтовая гора др.).

2. Группа массивных залежей связана с массивными природ­ными резервуарами, ограниченными непроницаемой покрышкой только сверху. Движение флюидов в них происходит преимущест­венно в вертикальном направлении. Отличительная черта массив­ных залежей — гидродинамическая связь всех частей залежи, не­смотря на различие емкостно-фильтрационных свойств и прису­тствие разделов и, соответственно, единство зеркала водо-нефтя-ного или газоводяного контакта в пределах всего выступа (хотя этот признак не является определяющим) (см. рис. 7.3, е, ж, з).

По генезису ловушек массивные залежи делятся на три под­группы: в структурных, эрозионных и биогенных выступах.

Залежи в структурных выступах связаны с ловушками текто­нического происхождения. Структурные выступы представляют собой антиклинальные складки (см. рис. 7.3, е) или структурные выступы горстового характера (рис. 7.7). Массивные залежи, свя­занные с антиклинальными складками, широко распространены, особенно в платформенных областях. Массивные резервуары бы­вают литологически относительно однородные и неоднородные. Первые чаще связаны с карбонатными резервуарами (например, известняки турнейского яруса нижнего карбона Татарии, верхне­го карбона и нижней перми Башкирии, верхняя юра Северного Кавказа, карбонатная формация Асмари бассейна Персидского залива).

Неоднородные массивные резервуары распространены значи­тельно шире, они сложены толщами песчано-глинистых пород с невыдержанными фильтрационно-емкостными свойствами. При наличии окон в глинистых прослоях и их невыдержанности по





простиранию часто возникают условия для сообщаемости и гид­родинамической связи песчаных пластов, т.е. единый массивный резервуар состоит как бы из серии пластовых, но сообщающихся между собой. К резервуарам такого рода приурочены крупнейшие газовые залежи в сеномане севера Западной Сибири (Уренгой­ское, Медвежье, Заполярное, Ямбургское месторождения), а так­же главная залежь в неокоме крупнейшего месторождения нефти в России — Самотлор. Следует отметить, что эти залежи некото­рые исследователи относят к категории пластовых, поскольку се­рия песчаных пластов сеномана ограничена снизу непроницае­мой глинистой пачкой, т.е. по типу резервуара эти залежи плас­товые или сложно-пластовые, а по положению зеркала газоводя­ного контакта — массивные.

Массивные залежи в эрозионных выступах приурочены к вы­ступам палеорельефа, перекрытого в верхней части непроницае­мыми породами (см. рис. 7.3, ж). Независимо от литологическо-го и петрографического состава пород (изверженные, метаморфи­ческие или осадочные породы) слагающих выступ, емкостно-фильтрационные свойства резервуара определяются прежде все­го интенсивностью и длительностью денудационно-эрозионных процессов. Коллекторские свойства таких резервуаров часто ухуд­шаются с глубиной. Подобные залежи широко распространены на юге Западной Сибири, где они приурочены к выступам, сло­женным гранитами, палеозойскими карбонатными и терригенны-ми породами. Обычно это мелкие залежи, хотя известны и круп­ные (Ла-Пас в Венесуэле, Белый Тигр на шельфе Вьетнама).

Массивные залежи в биогенных выступах или рифовых масси­вах распространены достаточно широко. Массивный резервуар этого типа сложен главным образом известняками, в меньшей степени доломитами (см рис. 7.3, з). Структура известняков и всего массива определяется, с одной стороны, рифообразующими организмами — кораллами, мшанками, водорослями, а с дру-


гой — характером его разрушения, накоплением детритусового материала, выщелачиванием, цементацией, перекристаллизацией и др. Интенсивность и взаимосвязь этих процессов обусловливает и емкостно-фильтрационные свойства, которые отличаются боль­шей изменчивостью и невыдержанностью. С рифогенной форма­цией пермского возраста связан ряд залежей на востоке Русской плиты (Ишимбай, Чусовые городки).

3. Группа литологичест ограниченных (со всех сторон) зале­жей приурочена к ловушкам неправильной формы, ограничен­ных со всех сторон непроницаемыми породами. Наиболее рас­пространенными среди них являются залежи в линзовидных пес­чаных телах различной протяженности, находящихся в глинистых нефтематеринских породах; встречаются также линзы проницае­мых пород другого состава, например доломитов в глинистых из­вестняках и др. (см. рис. 7.3, и, к). Залежи этой группы обычно мелкие, толщина продуктивных горизонтов редко превышает первые десятки метров.

И.О. Брод выделил в этой группе три подгруппы: залежи, ограниченные плохопроницаемыми породами, ограниченные водонос­ными породами и залежи, ограниченные частично плохопроницаемы­ми и частично водоносными породами. Первая подгруппа наиболее многочисленна, такие ловушки и залежи, с ними связанные, представляют собой баровые тела, косы, прибрежные валы, палео-русла, например «шнурковые» залежи в майкопской толще Се­верного Кавказа. Две другие подгруппы залежей встречаются крайне редко.

Классификация И.О. Брода получила широкое распростране­ние, выделенные им группы и типы залежей используются и до сих пор, хотя она и вызвала и критику. Так, А.Я. Креме считал, что И.О. Брод дал неправильную принципиальную схему сводовой пластовой залежи, взяв пласт-коллектор малой мощности. Если нарисовать принципиальную схему такой пластовой сводовой за­лежи с пластом-коллектором большой мощности, то получится массивная сводовая пластовая за­лежь (рис. 7.8). Несмотря на то что эта дискуссия происходила более 40 лет назад, этот вопрос не потерял своей актуальности. Дей­ствительно, залежь (см. рис. 7.8) относится к пластовым, так как приурочена к сводовой ловушке пластового резервуара, в то же время по характеру водонефтяно-го контакта эта залежь массив­ная. Для названия подобных за-


лежей используется термин неполнопластовая залежь, или массив­ная пластовая залежь, но последний термин явно неудачен. В ч нем первое определение исключает второе в первоначальных зна­чениях этих терминов. Необходимо отметить, что термин «мас­сивная» использовался И.О. Бродом для залежей, приуроченных к ловушкам в массивных резервуарах, т.е. приуроченных к масси­вам, сложенным главным образом карбонатными и(или) извер­женными и метаморфическими породами. Главными признаками этих залежей являются их ограничение покрышкой только сверху и единое непрерывное зеркало ВНК.В то время еще не были из­вестны гигантские газовые залежи в терригенных толщах мела в Западной Сибири. Поскольку залежи с непрерывными зеркала­ми водонефтяного (ВНК) или газоводяного контактов (ГВК) час­то наблюдаются и в пластовых резервуарах значительной мощ­ности, например в терригенных пластах мела Западной Сибири, то такие залежи можно отнести к неполнопластовым. Если еще учитывать изменение положения ВНК во времени, то критерий непрерывности зеркала ВНК и ГВК нельзя считать вполне опре­деляющим.

Приведенное выше выделение подгрупп проведено по раз­ным признакам: по форме ловушек (например, сводовые), их ге­незису (в биогенных выступах) и по характеру ограничения (ограниченные гаюхопроницаемыми породами и др.). К сожале­нию, ни в одной из известных классификаций залежей этого пол­ностью избежать не удалось, на каком-то уровне происходит сме­шивание признаков деления по форме или генезису.

Классификация ловушек В.Б. Оленина (1977) имеет много общего с классификацией, составленной И.О. Бродом (1951), но отличается принципом деления на едином уровне и составом классификационных категорий. И.О. Брод использовал в качестве главного признака тип природного резервуара, В.Б. Оленин — форму ловушки. Согласно этому признаку, ловушки с нефтью и(или) газом по форме подразделяются на четыре крупные груп­пы: I — изгибы, II — выступы, III — ловушки экранирования, IV — линзы и линзовидные ловушки. Каждая из четырех групп подразделяется по генезису ловушки; всего выделяется 15 видов. Эта классификация более детальная, она существенно дополняет классификацию И.О. Брода, что естественно, так как была созда­на на 25 лет позже, но и она не лишена недостатков. Во-первых, в ней не нашли места массивные залежи в антиклинальных ло­вушках, широко распространенные в природе и заключающие значительную часть запасов нефти и газа. Во-вторых, подразделе­ние видов по генезису ловушки соблюдено не во всех группах. Например, группа III— ловушек экранирования — включает шесть видов: 1) ловушки экранирования по разрыву; 2) ловушки


экранирования по поверхности несогласия; 3) выклинивающиеся ловушки; 4) ловушки экранирования ядром диапира; 5) ловушки экранирования жерлом грязевого вулкана; 6) ловушки запечатыва­ния асфальтом. Все они представляют собой варианты литологи-ческого экранирования, только в некоторых случаях литологичес-кий экран представлен секущим телом иного литологического состава. По сути же ловушки, экранированные ядром диапира и жерлом грязевого вулкана, по генезису не отличаются.

По мнению большинства исследователей, классификация за­лежей нефти и газа должна отражать главные особенности фор­мирования ловушек, с которыми они генетически связаны, при­чем выделение типов, классов и(или) групп внутри типов должно быть проведено по единому принципу. Крупные подразделе­ния, типы или классы выделяются по генетическому признаку, а в пределах генетических типов или классов — по морфологи­ческому. Такие классификации предложены Н.Ю. Успенской, А.Я. Кремсом, А.А. Бакировым и др.

Предлагаемая ниже классификация (табл. 7.1) построена по тому же принципу, только в ней сделана попытка учесть большое число признаков: в основу выделения типов положен генетичес­кий принцип, подтипов — форма ловушек, классов — характер ограничения ловушки и подклассов — форма природного резер­вуара.

По генетическому признаку ловушки, содержащие нефть и газ, подразделяются на два основных типа: I — тектонический, II — седиментационно-стратиграфический. Для I типа залежей ха­рактерно преобладающее влияние тектонического фактора, и скопления нефти и газа обусловлены тектонической (структур­ной) формой ловушки; для II типа главным фактором является нетектонический — литологический, стратиграфический и др. За­лежи нефти и газа этого типа приурочены к ловушкам, сформи­рованным при преобладающей роли седиментационных, постсе-диментационных, эрозионных и других нетектонических процес­сов. При выделении типов подчеркивается преобладающее влия­ние того или иного фактора, поскольку и тектонический, и лито­логический, обусловленный седиментационными и постседимен-тационными процессами, в разной мере воздействуют на форми­рование всех известных в природе ловушек и залежей.

I. Тектонический тип по характеру морфологических струк­тур делится на четыре подтипа: антиклинальный, синклиналь­ный, моноклинальный и блоковый.

Первый — антиклинальный подтип — распространен наибо­лее широко. Ловушки этого подтипа выражены выпуклым изги­бом природных резервуаров. Залежи в них И.О. Брод назвал сво­довыми, по форме антиклинали. По характеру ограничения







ловушки, соответственно и залежи, выделяются четыре класса: 1) сводовые ненарушенные, в которых формирование ловушки и условия для улавливания флюидов обусловлены только антикли­нальным изгибом слоев; такие залежи распространены очень ши­роко в платформенных и складчатых областях, они связаны как с пластовыми, так и с массивными резервуарами; 2) сводовые, нару­шенные разрывами, ограничение ловушки и(или) ловушек обеспе­чивается как антиклинальными изгибами, так и дизъюнктивными нарушениями, обеспечивающими частичное экранирование; част­ным случаем нарушения и экранирования является протыкание складки ядром диапира (соляного или глиняного). Залежи этого класса связаны прежде всего с пластовыми резервуарами, они встречаются и в массивных резервуарах, но значительно реже; 3, 4) — сводовые, осложненные литологическим выклиниванием и поверхностью стратиграфического несогласия, обычно пластовые, возможно также формирование залежей этих двух классов и в массивных резервуарах. Залежи класса 3 характерны для терригенных дельтовых и прибрежно-морских комплексов, накаплива­ющихся в условиях частой смены уровня моря, класса 4 — для погребенных поднятий.

Все четыре класса залежей, связанных с антиклинальными складками, по времени образования могут быть как конседимен-тационными, так и постседиментационными. По генезису анти­клинали сводовые ловушки могут представлять собой складки ре­гионального сдавливания или бокового сжатия, имеющие, как правило, крутые углы наклона крыльев, подвернутые крылья, им свойственна линейность, подобные ловушки распространены в складчатых областях; складки, образованные над разрывом; отра­женные изгибы. Последние гораздо положе изгибов бокового сжатия, они характерны прежде всего для платформенных облас­тей; такие антиклинали возникают в осадочном чехле при пере­крытии погребенных выступов — структур облекания, а также при вертикальных движениях блоков фундамента. С подобными антиклинальными ловушками связаны крупнейшие залежи нефти и газа.

В качестве самостоятельного второго подтипа в тектоничес­ком типе ловушек и залежей выделяются, хотя и крайне немного­численные, синклинальные складки. Такие залежи формируются только в пластовых резервуарах под действием гравитационного фактора при отсутствии в них воды. Нефть, будучи более тяже­лой, чем газы, заполняющие поры породы в пластовом резервуа­ре, скатывается вниз. В ловушках-синклиналях встречена только нефть, образование залежей газа в синклиналях исключено. Ло­вушки, выраженные синклинальными изгибами, могут представ­лять собой только отраженные складки. Над разрывами и ядрами


диапиров синклинальные изгибы не образуются, а в синклиналь­ных изгибах бокового сжатия, свойственных складчатым облас­тям с активным гидрогеологическим режимом, возможность фор­мирования залежей практически отсутствует. Залежи, приурочен­ные к синклинальным ловушкам, известны в Предаппалачском барсейне в Сев. Америке — Биг-Крик, Кэбин-Крик, Грифтисвил и Копли.

Третий подтип тектонического типа — моноклинальный — объ­единяет залежи в ловушках, образованных в результате экраниро­вания моноклинали. И.О. Брод выделил их в качестве подгруппы экранированных в группе пластовых залежей, подразделив на тектонически экранированные, стратиграфически экранирован­ные, литологически экранированные. В рассматриваемой класси­фикации выделенные И.О. Бродом подразделения принимаются в виде классов, соответствующих ограничению ловушки: 6 класс — дизъюнктивно экранированный, 7 — стратиграфически экраниро­ванный, 8 — литологически экранированный. Залежи указанных классов приурочены к пластовым резервуарам, но могут форми­роваться и в массивных (см. табл. 7.1). Условия формирова­ния ловушек этих классов даны при описании классификации И.О. Брода. В природе существует много различных примеров эк­ранирования — соляным штоком, глиняным диапиром, жерлом грязевого вулкана, асфальтовой пробкой, магматическим телом; все указанные виды экранирования попадают в выделенные клас­сы. Так, запечатывание асфальтом может быть частным случаем стратиграфического и(или) литологического экранирования. Ис­ключение составляет экранирование напорной водой, этот вид ограничения ловушки выделен в качестве самостоятельного клас­са 9 — гидродинамически экранированных ловушек и залежей, с ними связанных (см. табл. 7.1). Залежи этого класса немногочис­ленны, установлены только в пластовых резервуарах и изучены недостаточно. Экраном для флюидов является напор вод, проти­востоящий всплыванию нефти и(или) газа вверх по восстанию пласта. Возникновению ловушек и залежей такого типа способ­ствует резкое изменение мощностей пласта-коллектора. Приме­ром подобного экранирования является газовая залежь Восточ-но-Луговского месторождения на Южном Сахалине. По мнению некоторых исследователей, формирование гигантского Даулета-бад-Донмезского газового месторождения в Восточной Туркме­нии также обусловлено гидродинамическим барьером.

Четвертый подтип — блоковый — представляет собой выступы тектонического происхождения — приподнятые блоки пород с различным типом залегания (горизонтальным, моноклинальным и др.). По характеру ограничения ему соответствует класс 10 — тектонически ограниченных со всех сторон ловушек и залежей, к


ним приуроченных. Помимо тектонического ограничения подоб­ные ловушки могут быть осложнены литологическим или стра­тиграфическим экранированием. Залежи этого типа могут фор­мироваться как в пластовом резервуаре, так и в массивном (см. табл. 7.1). В первом случае залежь возникнет, если пласт-ре­зервуар находится в материнской толще, второй, более распрост­раненный, — массивная залежь образуется по стандартной схеме, т.е. за счет вертикальной миграции.

II тип ловушек и залежей, с ними связанных, — седимента-ционно-стратиграфический. Он охватывает все многообразие объ­ектов, в генезисе которых тектонические процессы не играли гла­венствующей роли, а их формирование обусловлено седимента-ционными, постседиментационными и денудационными процес­сами. По форме ловушек этот тип подразделяется на два подтипа: выступы и линзы.

В ловушках первого подтипа — выступах — формируются только массивные залежи. Этот подтип объединяет два класса ло­вушек: 11 — биогенные выступы с литологическим экранированием залежи и 12 — эрозионные выступы со стратиграфическим ограни­чением. Ловушки, представленные структурными элементами ука­занного типа, выделены и названы И.О. Бродом (1951).

Биогенные выступы, представляющие собой рифовые масси­вы как одиночные, так и цепочку или группу рифов; в плане они имеют относительно правильную форму. Коллекторские свойства рифовых массивов резко меняются, наилучшие емкостно-фильт­рационные параметры характерны, как правило, не для вершины рифового массива, а для расположенной ниже зернисто-обломоч-ной зоны, формирующейся на склоне рифа, обращенном в от­крытое море. Рифовые массивы различны по размерам — от пер­вых десятков метров до очень крупных, высотой более 1 км (на­пример, Карачаганакский риф на северном борту Прикаспийской впадины) (рис. 7.9). Рифовые массивы часто перекрыты галоген-но-сульфатными породами, представляющими наиболее совер­шенные покрышки. Рифовые постройки обычно формируются на бровке шельфа. Поиски и обнаружение новых биогенных масси­вов и связанных с ними массивных залежей — перспективное на­правление нефтепоисковых работ ближайшего будущего.

Класс ловушек выступов со стратиграфическим ограничени­ем эрозионные выступы — приурочен к выступам фундамента, формирование которых связано с эрозионными процессами. Емкостные и фильтрационные свойства резервуаров такого ти­па обусловлены интенсивностью и длительностью воздействия гипергенетических процессов, протекающих главным образом в аэробных условиях (идиогипергенез), хотя возможно и участие анаэробных процессов (криптогипергенез). В эрозионных высту-





пах коллекторские свойства в общем ухудшаются вглубь от по­верхности размыва. В отдельных случаях помимо процессов вы­ветривания в формировании коллекторских свойств массива при­нимают участие и эндогенные гидротермальные процессы. Это прежде всего касается массивов изверженных пород. Характер­ным примером подобной ловушки является залежь в гранитном массиве месторождения Белый Тигр (шельф Вьетнама), где ем­костные свойства имеют явно полигенную природу и не наблю­дается закономерного снижения емкости с глубиной.

Второй подкласс ловушек и залежей, с ними связанных, се-диментационно-стратиграфического типа — линзовидные тела. По характеру ограничения они делятся на три класса линз: 13 — литологического ограничения (седиментационные), 14 — текс­турно-структурного ограничения (катагенетические), 15 — ограни­ченные водой гидравлические. В ловушках этого подтипа форми­руются залежи только в резервуарах, ограниченных со всех сто­рон (см. табл. 7.1). Ловушки этого подтипа — линз и линзовид-ных ловушек — Н.Ю. Успенская (1955) именовала литологически замкнутыми, а И.О. Брод (1951) — литологически ограниченны­ми (см. рис. 7.3, и, к).

Класс 13 — литологически ограниченных ловушек и зале­жей — наиболее распространенный, объединяет замкнутые тела определенного состава, ограниченные со всех сторон шюхопро-ницаемыми породами или находящиеся в толще иного литологи­ческого состава; прежде всего песчаные тела различной формы, приуроченные к глинистым НМ-толщам. Генезис таких песчаных тел различен: русловые, дельтовые, прибрежные аккумулятивные тела — бары, косы, дюны, глубоководные конусы выноса, т.е. первичные седиментационные линзы. Типичный пример — так называемые шнурковые залежи в майкопской толще Предкав­казья, резервуарами для которых служат захороненные русловые речные отложения. Реже встречаются первичные седиментацион­ные линзы, связанные с карбонатными породами. Это обычно некрупные залежи, но известны и исключения, например круп­ное газовое месторождение Картидж (северный борт бассейна Мексиканского залива); продуктивны оолитовые известняки ни­жнего мела, образующие линзу в песчано-известняковой толще.

Класс 14 — линзы текстурно-структурного ограничения — объ­единяет тела, обособление которых связано с изменением тек­стурных или структурных признаков без существенного измене­ния вещественного состава, обусловленные главным образом ка-тагенетическими процессами. Гораздо шире распространены вто­ричные ловушки - постседиментационные линзы, названные катагенетическими ловушками, к которым относятся и линзы тре-щиноватости. Формирование коллекторских свойств и соответ-


ственно ловушек происходит в результате перекристаллизации, выщелачивания, цементации, разуплотнения, обусловленных процессами трансформации минерального вещества, генерации флюидов, неравновесного уплотнения и т.д., они могут формиро­ваться в толщах различного литологического состава — карбонат­ных, кремнистых, глинистых, реже терригенных, а чаще толщах смешанного состава.

Термин «катагенетическая ловушка» был предложен Н.Б. Вас-соевичем. Подобные ловушки рассматривались многими иссле­дователями (М.В. Абрамович, Г.А. Габриэлянц, Л.Д. Виноградов, А.И. Леворсен, Г. Риттенхаус и др.), которые называли их по-раз­ному: эпигенетические, диагенетические, ловушки запечатыва­ния. Последний термин употреблялся для ловушек, полная изо­ляция которых происходила уже после формирования залежи. Первичная залежь в подобных ловушках формировалась в обыч­ном резервуаре в традиционном коллекторе; такие ловушки не следует именовать катагенетическими. А.И. Леворсен, а затем Г. Риттенхаус, рассматривая класс диагенетических ловушек, под­разделили их на два подкласса: 1) ловушки, возникающие за счет трансформации коллектора в неколлектор, 2) за счет преобразо­вания неколлектора в коллектор. По-видимому, именно ловушки этого подкласса, в которых формирование коллектора также об­условлено катагенетическими процессами, следует относить к ка-тагенетическим. Залежи нефти и газа, приуроченные к подобным ловушкам, связаны прежде всего с так называемыми сланцевы­ми толщами. Они сложены кремнисто-глинистыми, карбонат-но-кремнисто-глинистыми образованиями с повышенными кон­центрациями ОВ. Типичным примером катагенетической ловуш­ки в кремнистой толще является залежь месторождения Лост Хилс в бассейне Сан-Хоакин (Запад США). На периклинали складки пористые диатомиты замещаются глинистыми диатоми­тами с резко ухудшенными коллекторскими свойствами. Возник­новение ловушки в данном случае обусловлено различной мик­роструктурой, формирование которой контролируется уровнем преобразованности участков толщи с различной кремнистостью. Другим примером таких ловушек являются участки повышенной кремнистости, характеризующиеся высокой трещиноватостью в менее кремнистых и менее трещинных, относительно непроница­емых зонах. Ограничение подобной ловушки — потеря трещино-ватости. В пределах каждого крупного изостадиального уровня формирование катагенетических ловушек определяется неравно­мерностью вторичных преобразований в толщах в зависимости от соотношения и характера распределения глинистой, кремнистой и углеродистой составляющих. Предпосылки же возникновения катагенетических ловушек закладываются в седиментогенезе —


неравномерность распределения карбонатного, кремнистого ма­териала и ОВ.

Класс 15 — ловушки, ограниченные водой, или гидравлические, крайне редки. Залежь в подобных ловушках может существовать в случае, если силы гравитации слабее капиллярных. Это проис­ходит в том случае, если нефть находится в линзах песчаных пород с высокой проницаемостью, окруженных породами с худ­шими коллекторскими свойствами, но и насыщенными водой. В качестве примера таких залежей, приуроченных к линзам круп­нозернистого песка в тонкозернистом водоносном песчанике, И.О. Брод приводит «стофутовый песчаник» нижнего карбона в Аппалачском бассейне США.

Других примеров залежей подобного типа в литературе не встречено, хотя наличие их вполне возможно. Примером сущест­вования скоплений нефти, окруженных водой, являются так на­зываемые «целики», образующиеся в результате обводнения зале­жи и разделения ее на отдельные линзы, окруженные со всех сто­рон водой. Они могут возникать при чрезвычайно интенсивном отборе нефти в невысоких залежах большой площади.

Основная часть всех известных залежей приурочена к анти­клинальным сводовым ловушкам, и подавляющее число их уже обнаружено по крайней мере в бассейнах континентов. Перспек­тива открытия новых залежей, в том числе и крупных, связана с неантиклинальными ловушками, прежде всего с теми, которые труднее всего обнаруживать, — катагенетическими и седимента-ционными линзами.

Все рассмотренные выше классы ловушек и залежей, за ис­ключением катагенетических, выделялись ранее разными иссле­дователями в качестве самостоятельных классификационных ка­тегорий под сходными или несколько отличными названиями. Опубликовано большое количество работ с детальной характерис­тикой ловушек разных классов, примеры залежей разных классов рассматриваются и при характеристике месторождений.

Детальная классификация нетектонических ловушек, т.е. се-диментационно-стратиграфических, согласно приведенной выше классификации, была разработана Г.А. Габриэлянцем (2000) В ее основу положены условия формирования ловушек (табл. 7.2). Согласно этой классификации неантиклинальные ловушки под­разделяются на две группы: литологические и стратиграфические. Далее каждая группа подразделяется по процессам, формирую­щим ловушку, которые объединены в две крупные группы: седи-ментационные и постседиментационные. В классификации, на­пример, выделяются диагенетические и эпигенетические ловуш­ки, которые в общем соответствуют катагенетическим (структур­но-текстурное ограничение) ловушкам классификации авторов







(табл. 7.1). При большой детальности эта классификация не охва­тывает всего многообразия ловушек, например, в ней нет текто­нически экранированных



ловушек на моноклинали, а ведь они также не являются антиклинальными.
