геологической карте района

(вариант берется по последней цифре шифра)

Задача:

Построить геологический разрез по линии А–Б

Методика выполнения:

1. Для наглядности и удобства построения разреза прилагаемую геоло-

гическую карту можно раскрасить, обозначив каждый из слоев соответст-

вующим цветом. Для самостоятельной работы по чтению геологической

карты и составлению геологических разрезов рекомендуется использовать

карту, на которой необходимо предварительно раскрасить все геологиче-

ские образования (слои) согласно общепринятой геохронологической

(стратиграфической) шкале, либо палитра цветов может быть произволь-

ной.

Построение геологического разреза производится на отдельном листе

бумаги. Линия топографического профиля должна быть расположена с тем

расчетом, чтобы сверху было достаточно места для написания заголовка

геологического разреза, а снизу – для написания и построения линейного

графического масштаба, условных обозначений, подписи исполнителя

и даты построения разреза. Концы топографической кривой, а соответст-

венно и разрез следует ограничить вертикальными прямыми, на которых

необходимо построить вертикальные масштабные линейки с обозначением

делений относительно абсолютного гипсометрического нуля (уровня мо-

ря).

Построив топографический профиль (или проведя горизонтальную ли-

нию поверхности плоского рельефа), следует нанести на него точки выхо-

дов границ различных стратиграфических подразделений, полученные от

пересечения геологических границ линий разреза. Для этого, пользуясь

циркулем-измерителем, необходимо от одной из начальных точек линии

разреза последовательно перенести с карты на профиль ширину полос вы-

хода слоев на поверхность (расстояния между границами слоев) и точки

выхода сместителей разрывных нарушений. Каждый раз ширину выхода

пород или положение других точек необходимо замерять циркулем от од-

ной начальной точки разреза, а не от предыдущей точки выхода. Этим дос-

тигается бо'льшая точность построения разреза.

Выходы границ слоев и сместителей разломов можно изображать на

линии профиля и другим способом, нанося их сначала на край узкой по-

лоски бумаги, приложенной к линии разреза на карте, а затем перенося эти

точки на кривую топографического профиля. При этом необходимо, чтобы

крайние точки линии разреза и топографического профиля совпадали меж-

ду собой. Между точками выхода слоев на разрезе для лучшей ориенти-

ровки полезно проставлять возрастные индексы пород, особенно в тех слу-

чаях, когда по линии разреза выходит большое количество слоев, часто

с различным падением.

2. В качестве вспомогательных данных для построения разреза можно

нанести на топографическую кривую точки выхода осевых поверхностей

складок, помечая над разрезом осевую поверхность антиклинальной

складки скобкой, изогнутой вверх, а синклинальной – вниз. Построение

разреза, т. е. нанесение границ слоев и линий разрывных нарушений, сле-

дует начинать с тех участков, где лучше всего выявляются формы складок

и на карте имеются данные о падении слоев. Пользуясь элементами зале-

гания пород, на геологическом разрезе показывают соответствующие на-

клоны границ слоев, но так, чтобы мощность каждого отдельного слоя не

менялась по всему его простиранию. На тех участках разреза, где нет дан-

ных об углах падения, наклон слоев следует показывать, исходя из их

мощности, выявленной на уже отстроенных участках разреза. Зная мощ-

ность и ширину выхода слоя, можно достаточно точно определить угол его

падения. Для этого на разрезе вниз из точки выхода кровли слоя необхо-

димо провести полуокружность радиусом, равным его истинной мощно-

сти, а из точки выхода подошвы этого же слоя – касательную к полуок-

ружности, которая и будет представлять собой подошву слоя, падающую

под искомым углом. Затем из точки выхода кровли проводят линию, па-

раллельную подошве и получают, таким образом, изображение в разрезе

слоя соответствующей мощности и истинного падения.

Линии разрывных нарушений (сместители) следует наносить на геоло-

гический разрез первыми (до показа залегания слоев) более толстой черной

линией, чем границы слоев. Обычно сместители разрывных нарушений

показывают на разрезах крутонаклонными или вертикальными, если для

иного их изображения нет конкретных данных. Складчатые формы с эро-

дированными частями, особенно расположенными по обе стороны от раз-

рывных нарушений, необходимо реставрировать на разрезе, изобразив

пунктиром воздушные части структур до пересечения их с плоскостью

разрыва.

3. При построении геологического разреза необходимо точно перено-

сить выходы границ на кривую рельефа и показывать их тонкими четкими

прямыми линиями, делая плавные перегибы в замковых частях складок.

Иногда линия геологического разреза пересекает широкое поле выхода од-

ного слоя, смятого в несколько складок, и не пересекает выходящие по со-

седству в ядрах этих складок более древние или более молодые породы.

Такие складки на разрезе необходимо отстраивать, показывая изгибы в по-

дошве слоя, определяя положение осевых поверхностей по изгибам в ядрах

соседних с линией разреза складок и учитывая выдержанную мощность

слоя

Если на геологической карте наблюдается несогласное залегание моло-

дых пород верхнего структурного этажа на относительно древних породах

нижнего структурного этажа, но последние по линии разреза на поверх-

ность не выходят, то, показав залегание молодых пород, необходимо отра-

зить на разрезе и структуру нижнего структурного этажа. Расположение

границ слоев нижнего структурного этажа выявляется путем «просвечива-

ния» перекрывающего комплекса пород.

Мощность несогласно горизонтально залегающих слоев показывается

на геологическом разрезе в масштабе карты, если на ней имеются горизон-

тали или высотные отметки. Мелкомасштабная геологическая карта, на ко-

торой иногда не бывает указаний даже на относительные превышения то-

чек рельефа местности, не позволяет точно определять мощность горизон-

тально залегающих пород. На схематическом разрезе, составляемом по та-

кой карте, мощность слоев можно показывать произвольно, исходя из

анализа форм рельефа и границ выходов слоев, но так, чтобы выделялись

все слои, прослеживаемые на карте по линии разреза.

4. Оформление геологического разреза. Название разреза пишется над

ним; при этом указывается, по какой карте и линии он составлен, а также

численный масштаб разреза (только горизонтальный, так как вертикаль-

ный должен ему соответствовать). Под разрезом размещаются графиче-

ский линейный масштаб и таблица условных обозначений, состоящая

только из тех знаков карты, которые применялись при составлении разре-

за. Условные возрастные знаки должны располагаться в строгой последо-

вательности, начиная с наиболее молодых горных пород; все буквенные

и цифровые индексы должны быть пояснены: например, если у знака ста-

вится индекс C1, необходимо указать, что этот индекс означает «нижний

отдел каменноугольной системы». Условные знаки для каждого страти-

графического подразделения, изображенные на геологическом разрезе,

должны быть идентичными знакам, указанным на геологической карте.

Если на карте слои имеют и штриховые обозначения, и возрастные индек-

сы, то и те, и другие должны быть отражены на разрезе.

При составлении геологического разреза в учебных целях полезно де-

лать выкопировку с примыкающей к разрезу узкой полосы геологической

карты (шириной 3–4 см с нанесенной на нее линией разреза). Выкопировку

располагают на том же листе бумаги, где помещается разрез, но выше не-

го. На выкопировке кроме штриховых знаков можно сделать соответст-

вующую геохронологической шкале раскраску слоев. В этом случае цвето-

вые обозначения необходимо ввести в таблицу условных знаков, а также

показать на разрезе. Ниже таблицы условных знаков в правом углу черте-

жа указывается, кем и когда составлен разрез.

Исходный материал:

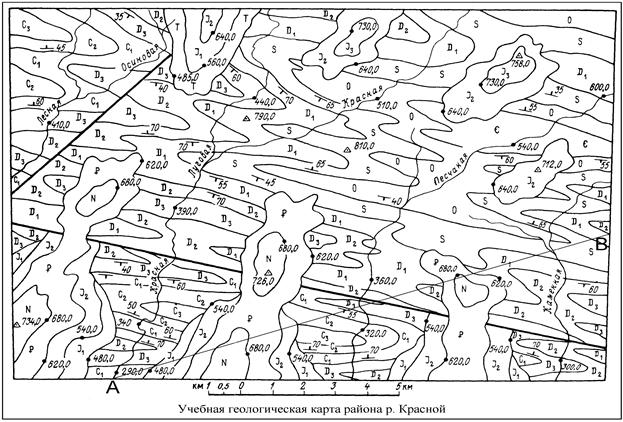

Геологическая карта участка

Условные обозначения:

1 – неогеновая система; 2 – палеогеновая система; 3 – 5 – юрская

система: 3 – верхний отдел, 4 – средний отдел, 5 – нижний отдел; 6 –

триасовая система; 7 – 9 – каменноугольная система: 7 – верхний

отдел, 8 – средний отдел, 9 – нижний отдел; 10 –12 – девонская сис-

тема: 10 – верхний отдел, 11 – средний отдел, 12 – нижний отдел; 13

– силурийская система; 14 – ордовикская система; 15 – кембрийская

система; 16 – линии разломов; 17 – элементы залегания слоев; 18 –

гипсометрические отметки, м__

Вариант 1

Вариант 2

Вариант 3

Вариант 4

Вариант 5

Вариант 6

Вариант 7

Вариант 8

Вариант 9

Вариант 10

ГЕОХРОНОЛОГИЧЕСКАЯ ТАБЛИЦА

ЭРА (ГРУППА)	ПОДГРУППА	ПЕРИОД (СИСТЕМА) (индекс в скобках до 1970 г.)	ЭПОХА (ОТДЕЛ)	ЦВЕТОВОЕ ОБОЗНАЧЕНИЕ	ВОЗРАСТНАЯ ГРАНИЦА, млн. лет
КАЙНОЗОЙСКАЯ KZ		ЧЕТВЕРТИЧНЫЙ (ЧЕТВЕРТИЧНАЯ ИЛИ АНТРОПОГЕНОВАЯ) Q	Современная (современный) – QIV	Голоцен* – Q2	Желтовато-серый	1,5-2
Поздне четвертичная (верхне четвертичный) – QIII	Плейстоцен* – Q1
Средне четвертичная (средне четвертичный)­ – QII
Ранне четвертичная (нижне четвертичный) – QI
НЕОГЕНОВЫЙ (НЕОГЕНОВАЯ) N	Поздне неогеновая или плиоценовая (плиоценовый) – N2	Жёлтый
Ранне неогеновая или миоценовая (миоценовый) – N1
ПАЛЕОГЕНОВЫЙ (ПАЛЕОГЕНОВАЯ)	Поздне палеогеновая или олигоценовая (олигоценовый) – P3	Оранжево-жёлтый
Средне палеогеновая или эоценовая (эоценовый) – P2
	P (Pg)		Ранне палеогеновая или палеоценовая (палеоценовый) – P1
МЕЗОЗОЙСКАЯ MZ		МЕЛОВОЙ (МЕЛОВАЯ) K (Cr)	Поздне меловая (верхне меловой) – K2	Зелёный
Ранне меловая (нижне меловой) – K1
ЮРСКИЙ (ЮРСКАЯ) J	Поздне юрская (верхне юрский) – J3	Синий
Средне юрская (средне юрский) – J2
Ранне юрская (нижне юрский) – J1
ТРИАСОВЫЙ (ТРИАСОВАЯ) T	Поздне триасовая (верхне триасовый) – T3	Фиолетовый
Средне триасовая (средне триасовый) – T2
Ранне триасовая (нижне триасовый) – T1
ПАЛЕОЗОЙСКАЯ PZ	ВЕРХНИЙ ПАЛЕОЗОЙ PZ3	ПЕРМСКИЙ (ПЕРМСКАЯ) P	Поздне пермская (верхне пермский) – P2	Оранжево-коричневый
Ранне пермская (нижне пермский) – P1
КАМЕННОУГОЛЬНЫЙ (КАМЕННОУГОЛЬНАЯ или КАРБОНОВАЯ) C	Поздне каменноугольная (верхне каменноугольный) – C3	Серый
Средне каменноугольная (средне каменноугольный) – C2
СРЕДНИЙ ПАЛЕОЗОЙ PZ2	Ранне каменноугольная (нижне каменноугольный) – C1
ДЕВОНСКИЙ (ДЕВОНСКАЯ) D	Поздне девонская (верхне девонский) – D3	Коричневый
Средне девонская (средне девонский) – D2
Ранне девонская (нижне девонский) – D1
СИЛУРИЙСКИЙ (СИЛУРИЙСКАЯ) S	Поздне силурийская (верхне силурийский) – S2	Серо-зелёный (светлый)
Ранне силурийская (нижне силурийский) – S1
НИЖНИЙ ПАЛЕОЗОЙ PZ1	ОРДОВИКСКИЙ (ОРДОВИКСКАЯ) O	Поздне ордовикская (верхне ордовикский) – O3	Оливковый
Средне ордовикская (средне ордовикский) – O2
Ранне ордовикская (нижне ордовикский) – O1
КЕМБРИЙСКИЙ (КЕМБРИЙСКАЯ) Є (Cm)	Поздне кембрийская (верхне кембрийский) – Є 3	Сине-зелёный (тёмный)
Средне кембрийская (средне кембрийский) – Є 2
Ранне кембрийская (нижне кембрийский) – Є 1
ПРОТЕРОЗОЙСКАЯ PR (в РФ)	Верхний протерозой PR2	Венд V			Розовый
Рифей R
Нижний протерозой PR1
АРХЕЙСКАЯ AR				Сиренево-розовый

Геохронологическая таблица в соотнесении к основным этапам развития органического мира

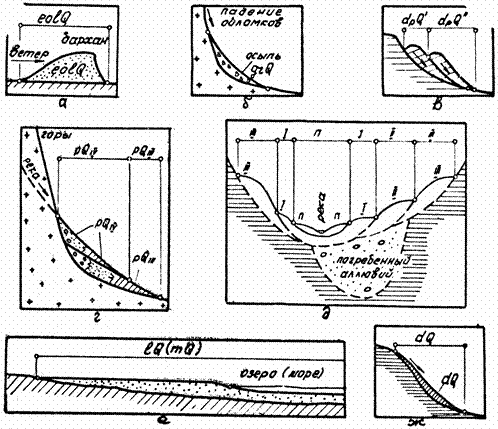

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ ГЕНЕТИЧЕСКИХ ТИПОВ ЧЕТВЕРТИЧНЫХ ОТЛОЖЕНИЙ [2]

ГЕНЕТИЧЕСКИЕ ТИПЫ ЧЕТВЕРТИЧНЫХ ОТЛОЖЕНИЙ [2, 4]

Четвертичные отложения залегают непосредственно на поверхности земли, перекрывая более древние и мощные дочетвертичные отложения морского генезиса. Четвертичные отложения в основном являются континентальными и по механизму образования подразделяется на различные генетические типы, обладающие разнообразным составом и формами залегания.

Четвертичные отложения имеют в основном песчано-глинистый состав, который может сильно варьировать по площади и разрезу, а также небольшую мощность (метры, десятки метров), которая может быстро изменяться вплоть до выклинивания.

На поверхности земли четвертичным отложениям часто соответствуют: определённые формы рельефа: речные террасы, барханы, склоны, конусы выноса, оползневые ступени и т. д.

Рассмотрим генетические типы четвертичных отложений.

Элювий (элювиальные отложения, кора выветривания) — eQ(elQ). [Выветриванием называется воздействие на породу всех факторов внешней среды: Солнца, воды, воздуха, растений, микроорганизмов и т. д.] При горизонтальном рельефе продукты выветривания не уносятся водой, а сохраняются на месте образования, поэтому форма залегания элювия близка к горизонтальной. Состав элювия изменяется по глубине: с поверхности залегают глины с дресвой или щебнем, в нижней части элювий представлен щебнем и глыбами. [Переход элювия трещиноватой породе постепенный.]

Эоловые (ветровые) отложения — vQ (eolQ). Образуются при накоплении материала, переносимого ветром. Состав: эоловые пески, лёсс, вулканический пепел. [Форма залегания по подошве повторяет нижележащий рельеф, а по поверхности в рельефе могут образовываться барханы (рис. а).]

Делювий — dQ (dlQ). Образуется в результате накоплении на склоне тонкого песчано-глинистого материала, приносимого сверху дождевыми и талыми водами. [На пологих склонах преобладают супесчано-суглинистые отложения, на более крутых склонах горных стран — супесчано-щебнистые отложения (горный делювий). Мощность делювия увеличивается вниз по склону от долей метра до 5-10 м и более.] Форму залегания часто именуют чехлом или шлейфом (рис, ж).

Пролювий (конусы выноса) — рQ(plQ). Образуется в результате отложения в предгорьях материала, приносимого с гор мелкими реками и временными водотоками. В верховьях конусов выноса откладываются крупные обломки — галечник, гравий, а в средней и нижней части — песчаный и глинистый материал (рис., г). [Мощность пролювия, наибольшая в вершинной зоне, колеблется от нескольких метров до десятков и даже сотен метров. Если на одной территории распространено два конуса выноса, это значит, что более молодой наложен на более древний.]

Озёрные — lQ, морские — mQ и болотные — hQ отложения. Залегают горизонтально (рис., е). Для влажного климата характерны следующие озёрные отложения: терригенные (от глин до галечников) и органогенные осадки, для засушливого климата — хемогенные осадки.

Аллювиальные (речные отложения) aQ (alQ) — это отложения всех русловых водных потоков, включая и временные потоки. Среди аллювиальных отложений выделяются русловая, пойменная и старичная фации. Русловая фация представлена сортированными гравийно-песчаными косослоистыми отложениями (на равнине) или галечниками (в горах). Пойменная фация представлена маломощным покровом супесей и суглинков с линзами песка. Старичная фация состоит из алеврито-глинистых отложений, часто с прослоями торфа. [Наиболее полно все эти фации развиты в аллювии равнинных рек, нормальная мощность которого соответствует разнице высот между дном русла и уровнем паводковых вод. Для горных рек характерны развитие русловой фации и слабое развитие или отсутсутвие пойменной и старичной фаций.] При тектоническом поднятии территории река врезается и углубляет свою долину, а при опускании — теряет силу и откладывает часть переносимого материала. В результате нескольких циклов поднятия и опускания формируется комплекс аллювиальных отложений сложного строения.] В нем могут присутствовать, высоко поднятые над современным уровнем реки толщи аллювия, именуемые террасами, или наоборот, глубоко погребенные отложения — (рис., д).

Ледниковые (гляциальные) — gQ (glQ), флювиогляциальные (водно-ледниковые) — fQ (fglQ) отложения. Сформировались в результате накопления ледником песчано-глинистых отложений, при таянии ледника (морены) и других процессах. Форма залегания близка к горизонтальной, повторяет доледниковый рельеф несколько его сглаживая. Водноледниковые отложения могут слагать террасы рек.

Рис.. Формы залегания некоторых генетических типов четвертичных отложений:

а — эоловые (ветровые) – vQ (eolQ); 6 — коллювиальные (гравитационные осыпные) – cQ(grQ, colQ); в — деляпсивные (гравитационные оползневые) – grQ (dpQ), dpQ´ — более древний оползень, dpQ´´— более молодой; г — пролювиальные (конусы выноса) рQ(plQ); д — аллювиальные (речные) aQ (alQ); П — пойменная; I, II, III — надпойменные террасы; е — озёрные (лимнические — lQ) и морские mQ; делювиальные; ж — делювиальные dQ (dlQ) отложения

Биогенные отложения — bQ. Образуются на автохтонных торфяниках (низинных и верховых).

Гравитационные осыпные отложения (коллювий) — cQ (grQ, colQ). Формируются за счёт накопления у подножья склонов щебня — обломков скальных пород, осыпающихся при выветривании. Форма залегания показана на рис., б.

Гравитационные оползневые (деляпсивные) отложения — grQ (dpQ). Образуются при сползании больших объёмов глинистых пород вниз по склону. При этом на склоне могут образовываться характерные оползневые бугры и ступени (рис., в).

Покровные (проблематичные отложения — prQ. [По поводу их происхождения у специалистов имеются различные точим зрения.] Представлены в основном неслоистыми суглинками и глинами, распространены в центральных областях Европейской части РФ. Залегают практически горизонтально.

Техногенные (tQ) насыпные, намывные отложения и культурный слой. Происхождение связано с деятельностью человека. По способу образования, назначению и составу выделяют горно-промышленные, строительные, ирригационные и хозяйственно-бытовые отложения. Состав: отходы производства, шлаки, строительный мусор, пески, глинистые породы. Форма залегания чаще близка к горизонтальной или бывает типа заполнении неровностей ранее существовавшего рельефа.

Отложения смешанного генезиса. Образовались при одновременном действии нескольких геологических процессов. Примеры: озерно-аллювиальные laQ, делювиально-пролювиальные dpQ отложения.

Мы не будем рассматривать некоторые другие типы четвертичных отложений, которые реже встречаются в местах проведения мелиоративного строительства.

Таблица минералов по классам.

Date: 2015-04-23; view: 3002; Нарушение авторских прав
