Сравнительный анализ. Сравнить систему смазки двигателя внутреннего сгорания ВАЗ 2107 и ВАЗ 2110

Сравнить систему смазки двигателя внутреннего сгорания ВАЗ 2107 и ВАЗ 2110.

Система смазки двигателя ВАЗ 2107:

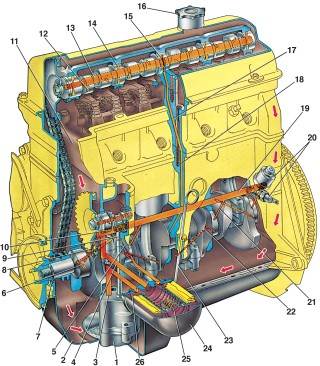

Рис. 4. Система смазки: 1 — масляный насос; 2 — масляный картер; 3 — канал подачи масла от насоса к фильтру; 4 — горизонтальный канал для подачи масла от фильтра в масляную магистраль; 5 — канал для подачи масла к шестерне привода масляного насоса и распределителя зажигания; 6 — канал в шейке коленчатого вала; 7 — передний сальник коленчатого вала; 8 — канал подачи масла от масляной магистрали к коренному подшипнику и к валику привода масляного насоса и распределителя зажигания; 9 — втулка и шестерни привода масляного насоса и распределителя зажигания;10 — валик привода масляного насоса и распределителя зажигания; 11 — канал для стока масла;12 — канал в кулачке распределительного вала; 13 — магистральный канал в распределительном вале; 14 — канал в опорной шейке распределительного вала; 15 — кольцевая выточка на средней опорной шейке распределительного вала; 16 — крышка маслоналивной горловины; 17 — наклонный канал в головке цилиндров; 18 — вертикальный канал в блоке цилиндров; 19 — масляная магистраль; 20 — датчики давления и контрольной лампы давления масла; 21 – канал подачи масла к коренному подшипнику; 22 — канал подачи масла от коренного подшипника к шатунному; 23 — указатель уровня масла; 24 — масляный фильтр; 25 – перепускной клапан фильтра; 26 — противодренажный клапан

Система смазки комбинированная. Под давлением смазываются коренные и шатунные подшипники, опоры и кулачки распределительного вала, подшипники валика и шестерня привода масляного насоса и распределителя зажигания. Маслом, вытекающим из зазоров и разбрызгиваемым движущимися деталями, смазываются стенки цилиндров, поршни с поршневыми кольцами, поршневые пальцы в бобышках поршня, цепь привода распределительного вала, опоры рычагов привода клапанов, а также стержни клапанов в их направляющих втулках.

При падении давления масла ниже допустимого загорается контрольная лампа недостаточного давления масла.

Масляный насос — шестеренчатого типа, с редукционным клапаном, установлен внутри картера и крепится к блоку цилиндров двумя болтами.

Масляный фильтр — полнопоточный, неразборный, с перепускным и противодренажным клапанами.

Система смазки двигателя ВАЗ 2110:

Рис. 5. Система смазки двигателя:
1 - канал в блоке цилиндров подачи масла в масляную магистраль головки цилиндров; 2 - канал в головке цилиндров; 3 - патрубок отвода картерных газов в корпус воздушного фильтра; 4 - крышка маслоналивной горловины; 5 - патрубок вытяжного шланга; 6 - патрубок отвода картерных газов в задроссельное пространство карбюратора; 7 - масляная магистраль в головке цилиндров; 8 - распределительный вал; 9 - канал подачи масла к подшипнику распределительного вала; 10 - датчик указателя давления масла; 11 - редукционный клапан; 12 - канал подачи масла из фильтра в главную масляную магистраль; 13 - ведущая шестерня масляного насоса; 14 - ведомая шестерня масляного насоса; 15 - канал подачи масла от насоса к фильтру; 16 - противодренажный клапан; 17 - фильтрующий картонный элемент; 18 - масляный картер; 19 - маслоприемник; 20 - сливная пробка; 21 - перепускной клапан; 22 - масляный фильтр; 23 - канал подачи масла от коренного подшипника коленчатого вала к шатунному; 24 - канал подачи масла к коренному подшипнику коленчатого вала; 25 - главная масляная магистраль

Система смазки комбинированная. Под давлением смазываются коренные и шатунные подшипники коленчатого вала, опоры распределительного вала; разбрызгиванием - стенки цилиндров, поршни с поршневыми кольцами, кулачки распределительного вала, толкатели и стержни клапанов. Масляный насос (рис. 2-70) шестеренчатый, с шестернями 2 и 3 внутреннего зацепления располагается на переднем торце блока цилиндров. Ведущая шестерня 2 масляного насоса установлена на двух лысках на переднем конце коленчатого вала. Для уменьшения механических потерь шестерни имеют трохоидальное зацепление. Маслоприемник 19 (см. рис. 4) крепится болтами к крышке второго коренного подшипника и к корпусу масляного насоса. Масляный фильтр 22 полнопоточный, неразборный, с перепускным 21 и противодренажным 16 клапанами.
