Определение параметров стабилизатора
6.1 Выходное сопротивление

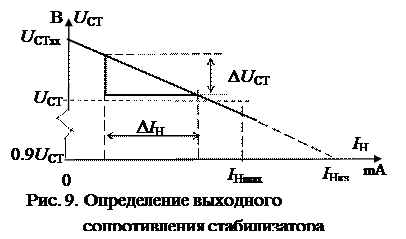

По данным табл. 7 построить нагрузочную характеристику стабилизатора рис.9. При построении характеристики ось напряжения U СТ
|
|
На характеристике построить характеристический треугольник. Вершины треугольника расположить в точках, соответствующих токам при ∙ R Н = R 0 и 0,3∙ R 0.
Определить приращения токов и напряжений.
Внимание. При вычислении параметров и определении приращений
использовать табличные данные, а не результаты, полученные из построения.
|
|
|
6.2 Для режима R Н = 0,5 R 0 вычислить сопротивление постоянному току и сравнить с сопротивлением нагрузки в этом режиме.
R = U СТ / I Н.
6.3 Коэффициент стабилизации
По данным пункта 5.2.2 вычислить коэффициент стабилизации.
6.4 Вычислить КПД параметрического стабилизатора
Данные взять из пункта 5.2.2.
КПД = Р Н/ Р ВХ = (U СТ∙ I Н)/(U ВХm∙ I ВХ), I ВХ = (I CT + I Н), ток I Н принять равным для режима R Н = R 0.
6.5 Для режима U ВХ = U ВХm и IН = 0 вычислить мощность, выделяющуюся на стабилитроне. Если ток IН = 0, то весь входной ток течет по стабилитрону пункт 5.2.2. Сравнить с допустимой мощностью для данного типа диода
Р СТ = U СТ· I СТmax таблица. 2.
Параметры стабилизатора, полученные экспериментально и расчетным путем свести в таблицу 8.
Табл. 8.
| Параметры | К СТ | R ВЫХ | КПД |
| Экспериментальные | |||
| Расчетные |
7. Содержание отчёта по работе
Отчёт должен содержать:
– цель работы;
– расчёт параметров стабилизатора, сравнение результатов расчета и эксперимента;
– схему проведения измерений;
– таблицы с результатами измерений;
– графики исследованных зависимостей;
– подробные пояснения по ходу работы;
– выводы.
Контрольные вопросы
8.1 Объясните термин «параметрический стабилизатор».
8.2 Перечислите разновидности стабилизаторов.
8.3 Что обозначает параметр «коэффициент стабилизации».
8.4 Основное назначение стабилизаторов.
8.5 Поясните способы термокомпенсации параметрического стабилизатора.
8.6 Назовите основные параметры стабилизатора как источника напряжения.
8.7 Какова должна быть выходная характеристика идеального стабилизатора.
8.8 Чем определяется отличие выходной характеристики реального стабилизатора от идеального.
