Базовые транспортные средства и двигатели пожарных автомобилей

Пожарные машины создаются на шасси грузовых автомобилей. К ним предъявляют два основных требования: они должны обладать высокими удельными мощностями и проходимостью.

Для АЦ и специальных ПА используются шасси ЗИЛ, ГАЗ, КамАЗ, Урал, МАЗ. Они могут быть полноприводными (колесная формула 8´8.1; 6´6.1; 4´4.1) и неполноприводными (6´4.1; 4´2.2 и др.). Это дает возможность выбирать рациональные шасси для заданных регионов дислокации подразделений ГПС.

На шасси этих автомобилей установлены четырехтактные карбюраторные двигатели внутреннего сгорания или дизели. Двухтактные двигатели имеют ограниченное применение – только на некоторых мотопомпах.

В отличие от грузовых автомобилей двигатели на пожарных машинах эксплуатируются в транспортном и стационарном режимах. Потребителями энергии на ПМ являются пожарные насосы, генераторы электрического тока, приводы пожарных автомобильных лестниц и коленчатых подъемников и т.д.

В карбюраторных двигателях смесеобразование бензина с воздухом осуществляется вне их цилиндров. Готовая рабочая смесь поступает в цилиндры двигателя от карбюратора. Эта смесь при положении поршней вблизи верхней «мертвой» точки воспламеняется от искры свечи зажигания.

В дизелях дизельное топливо впрыскивается форсунками в цилиндры при положении поршней вблизи верхней «мертвой» точки. Образовавшаяся смесь распыленного форсункой дизельного топлива и воздуха воспламеняется от сжатия.

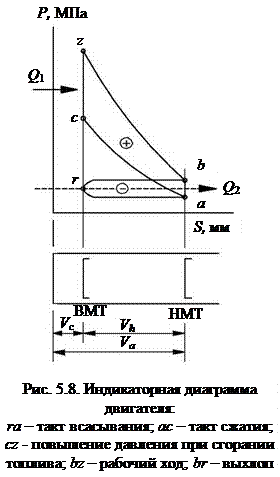

Работу двигателя внутреннего сгорания (ДВС) характеризует ряд показателей. Отношение полного объема цилиндра V_a к объему камеры сгорания V _c называют степенью сжатия (рис. 5.8):

e = . (5.4)

Изменение давления внутри цилиндра двигателя по ходу поршня в различных тактах называют индикаторной диаграммой.

Индикаторная диаграмма – диаграмма изменения давления газа в цилиндре двигателя в зависимости от изменения положения поршня, записанная с помощью прибора индикатора. Пример такой диаграммы для карбюраторного двигателя показан на рис. 5.8.

Важными параметрами индикаторной диаграммы являются давление в конце такта сжатия Р _с, МПа, и давление в конце сгорания Р_z, МПа.

Площадь a, c, z, b индикаторной диаграммы характеризует индикаторную работу. Принято считать, что на поршень действует некоторое среднее индикаторное давление Р_i. Оно на протяжении рабочего хода поршня характеризует полезную работу. На диаграмме она обозначена знаком +.
Знаком – обозначена работа, затрачиваемая на всасывание рабочей смеси и удаление отработавших газов.

Зная среднее индикаторное давление Р_i, МПа, рабочий объем цилиндра V _p, л, число цилиндров i, частоту вращения коленчатого вала n, об/мин, определяют индикаторную мощность двигателя, кВт:

, (5.5)

где t – тактность двигателя.

Мощность, снимаемая с коленчатого вала двигателя, меньше индикаторной мощности, так как часть ее расходуется на преодоление трения рабочих деталей, на приведение в действие вспомогательных механизмов (топливного насоса, газа, распределительного механизма и т.д.). Мощность, соответствующая этим потерям, называется мощностью механических потерь N _м.

Полезную мощность, которую можно снимать с коленчатого вала двигателя, называют эффективной мощностью, кВт:

N_е = N_i - N _м. (5.6)

Совершенство конструкции двигателя оценивают величиной механического коэффициента полезного действия:

h_м = (5.7)

Мощность N_e и N _м определяют на специальных стендах. С помощью тормозных устройств определяют также крутящие моменты M_e, Нм, при заданных частотах вращения коленчатого вала n, об/мин. Эффективную мощность, кВт, определяют по формуле

N_e = M_e w = M_e (5.8)

где M_е – эффективный крутящий момент, Нм; ω – скорость вращения коленчатого вала двигателя, с^-1.

Важной характеристикой является удельный эффективный расход топлива g_e, кг/(кВт·ч):

g_e = , (5.9)

где G_т – часовой расход топлива, кг/ч.

Параметры основных показателей, характеризующих двигатели, приводятся в табл. 5.2.

Таблица 5.2

На пожарных автомобилях предпочтительнее использовать дизели, так как расход топлива в них меньше на 25 – 30 %, чем у карбюраторных двигателей. Одновременно следует указать, что пуск дизеля более тяжел, чем карбюраторного двигателя вследствие различия величины e.

Различаются двигатели и по значениям величин, характеризующих токсичность отработавших газов (табл. 5.3).

Таблица 5.3

Концентрацию CO выражают в объемных процентах. Концентрацию СН и NO_x записывают в миллионных долях, например:

r _CH = (5.10)

где r _CH – концентрация СН в отработавших газах, млн^-1; V _CН – парциальный объем СН, м³; V _см – объем выпускных газов, м³.

Очень опасной является сажа. На ней адсорбируется большое количество веществ и она, к сожалению, не улетучивается, а осаждается на пол. Наиболее опасным из них является бенз- -пирен, так как по некоторым данным он является возбудителем онкологических заболеваний.

Характеристики двигателей – это зависимости основных показателей двигателей (N_e, M_e и g_e) от частоты вращения его коленчатого вала n, об/мин.

Характеристику N_e = f (n) называют скоростной (кривая 1 на рис.5.9). Скоростную характеристику, полученную при полной подаче топлива, называют внешней. Характеристики, получаемые при неполной подаче топлива, называют частичными (кривая 2 на рис 5.9).

В характеристиках указывают минимальные обороты двигателя n _min; обороты n_N, соответствующие максимальной мощности N_{e max}, и обороты максимального крутящего момента n_{Me max}.

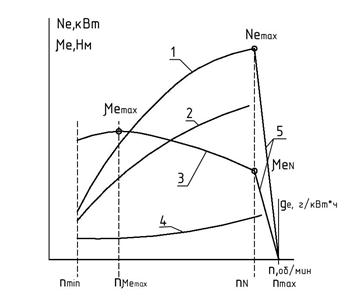

	Рис. 5.9. Скоростная характеристика двигателя: 1 – внешняя характеристика; 2 – частичная характеристика; 3 – крутящий момент; 4 – удельный расход топлива; 5 – регуляторные характеристики

В случае установки на двигателе ограничителей скорости N_e и M_e изменяются, как показано прямыми 5 (см. рис 5.9) Максимальная скорость n _max отличается от n_N на величину около 10 %.

Из рис. 5.9 следует, что область, ограниченная внешней скоростной характеристикой (кривая 1) и диапазоном скоростей от до n_N, является областью, в которой эксплуатируются двигатели. Для примера приводится внешняя скоростная характеристика дизеля КамАЗ-740.11 мощностью 176 кВт (рис. 5.10).

В документации на двигатели наиболее часто указывают N_{e max} и n_N. По параметрам этих величин можно построить внешнюю скоростную характеристику двигателя, используя формулу

N_e = N_{e max} (5.11)

где n – текущие значения частот вращения вала двигателя, об/мин.

Для карбюраторных двигателей а = b = с = 1, а для дизелей
а = 0,53; b = 1,56 и с = 1,09.

Приводимые в справочниках значения N_{e max} и n_N получены на основании стендовых испытаний. На автомобилях же мощность частично расходуется на привод вентилятора, компрессора, часть ее теряется в глушителе и т.д. Поэтому в расчетах эту часть энергии учитывают коэффициентом коррекции К _к. Для двухосных автомобилей К _к = 0,88, а для трехосных К _к = 0,85.

Важной характеристикой для двигателей внутреннего сгорания является величина крутящего момента. Его величина и изменение в зависимости от частоты вращения вала двигателя M = f(n) и характеризуют приспособляемость двигателя. Это способность двигателя преодолевать (без воздействия со стороны водителя) возможное увеличение сопротивления от внешней нагрузки. Она характеризуется отношениями:

K = или K = . (5.12)

Чем круче поднимется кривая М_е при уменьшении n, тем меньше снизится скорость автомобиля при увеличении сопротивления движению. Следовательно, можно будет преодолевать более крутые подъемы, не переходя на пониженную передачу. Следовательно, чем больше К _, тем лучше тяговые качества автомобиля, выше средняя скорость движения и легче управление.

По показателю К предпочтительнее бензиновые двигатели. У них
K = 1,2 – 1,4, а у дизелей K = 1,05 – 1,15. Поэтому у дизелей имеются корректоры, повышающие K. Кроме того, на автомобилях с дизелями всегда больше число ступеней скоростей в коробке передач, чем у автомобилей с карбюраторными двигателями.

На пожарных автомобилях используются двигатели различных типов и серий. Параметры основных характеристик некоторых двигателей приводятся в табл. 5.4.

Таблица 5.4

Примечание. К – карбюраторный двигатель; Д – дизель.

Режимы эксплуатации двигателей ПА характеризуются рядом особенностей.

В гаражах пожарных частей они содержатся при температурах окружающей среды, а зимой при температуре не ниже 12 ^оС. Естественно, что это и температура охлаждающей жидкости двигателя. При вызове и следовании на пожар в течение 5 – 10 мин двигатели работают в режиме прогрева. Если пути следования относительно небольшие, то в транспортном режиме ПА двигатели эксплуатируются в режиме прогрева. В среднем в течение года пробеги ПА по спидометру достигают значений 3500 – 4000 км.

Второй особенностью эксплуатации двигателей является продолжительный отбор мощности от него в стационарном режиме. В стационарном режиме работа на насосе достигает 100 – 120 ч в год. Так как один час работы двигателя в стационарном режиме эквивалентен пробегу, равному
50 км, то приведенный пробег равен 5000 – 6000 км в год. Это соизмеримо с продолжительностью эксплуатации в транспортном режиме.

Требованиями НПБ обусловлено, что двигатель должен обеспечить непрерывную работу насоса в течение шести часов при номинальных значениях напора и величины подачи воды. Это очень жесткие условия еще и потому, что в стационарном режиме эксплуатации отсутствует стационарный натекающий поток воздуха на радиатор, имеющий место в транспортном режиме эксплуатации. Поэтому не исключено, что в некоторых случаях произойдет перегрев двигателя. Во избежание этого неприятного явления экспериментально была установлена необходимость ограничить величину мощности, потребляемой в стационарном режиме n _ст = 0,7 N _max. Во избежание большой интенсивности износа двигателей было установлено ограничение частоты вращения вала двигателя n = 0,75 n_N.

Отобразим эти ограничения на внешней скоростной характеристике двигателя (рис. 5.11) и из точки к построим частичную скоростную характеристику ак.

Ее можно построить по приведенной выше формуле (5.11), приняв координаты точки к за исходные. Рекомендуется также, чтобы в точке к был запас мощности не менее 15 %, как показано на рисунке.

Ограничение режимов эксплуатации двигателя по мощности и частоте вращения вала значительно сокращает поле использования его полезной мощности. Это, естественно, требует жесткого согласования режимов работы двигателя и потребителя.

В случае, если потребляемая мощность будет превосходить мощность, соответствующую точке к, то необходимо устройство дополнительного охлаждения двигателя. Для этого на некоторых автоцистернах установлены теплообменники (рис. 5.12). Вода из системы охлаждения двигателя поступает в корпус 1 теплообменника и охлаждается водой, поступающей из пожарного насоса.

В двигателях автоцистерн изменена система выпуска отработавших газов. Перед глушителем 5 (рис. 5.13) установлен газоструйный вакуумный аппарат 6. Отработавшие газы двигателя поступают к патрубкам 1. Газоструйный насос в аппарате 6 отсасывает воздух из пожарного насоса по трубке 2. В пожарном насосе создается необходимый вакуум для заполнения его водой из постороннего источника.

Из аппарата 6 отработавшие газы поступают в резонатор, соединяющий звуковые сигналы. Из глушителя отработавшие газы выходят в атмосферу по трубопроводу 4. В зимнее время они по трубопроводу 3 направляются в систему обогрева цистерны или насосного отсека с пожарным насосом.
