Гидравлическое оборудование

Гидравлическое оборудование является элементом пожарного оборудования, относящегося к коммуникациям пожаротушения, и предназначено для формирования насосно-рукавных систем пожарных автомобилей (мотопомп) в целях обеспечения подачи огнетушащих веществ к месту тушения пожара.

В зависимости от назначения гидравлическое оборудование можно разделить на две группы (рис. 3.9). Наиболее распространенный вид оборудования – рукавная арматура – изготавливается из алюминиевых сплавов марок АК7 и АК7ч (АЛ9) по ГОСТ 1583 с последующей механической обработкой и состоит из следующих элементов (см. рис. 3.9).

Рис. 3.9. Классификация гидравлического оборудования

Всасывающая пожарная сетка (рис. 3.10) предназначена для предотвращения самостоятельного опорожнения всасывающей линии и попадания в нее посторонних предметов.

Всасывающая сетка состоит из корпуса, верхняя часть которого имеет штуцер для присоединения соединительной всасывающей головки 1, обратного клапана 2, рычага для поднятия клапана 3 и решетки 4. Всасывающую сетку присоединяют к всасывающим рукавам с помощью соединительной головки.

При работе насоса из открытого водоисточника во всасывающей линии создается разрежение. Вода под атмосферным давлением поднимает клапан 2 и поступает во всасывающую линию и далее в полость насоса. При остановке насоса клапан опускается в гнездо и всасывающая линия остается заполненной водой. Чтобы освободить линию от воды, необходимо при помощи веревки, прикрепленной к кольцу, повернуть рычаг 3, клапан приподнимется и вода вытечет из рукавов.

Всасывающие сетки выпускают различных типоразмеров (табл. 3.4).

Таблица 3.4

Рукавный водосборник предназначен для соединения двух
потоков воды из пожарной колонки и подвода ее к всасывающему патрубку пожарного насоса, а также он используется при работе с гидроэлеватором и для перекачки воды на большие расстояния.

Рукавный водосборник состоит из корпуса-тройника, двух напорных соединительных цапковых головок ГЦ-80 для присоединения напорных или напорно-всасывающих рукавов и выходной соединительной головки для установки водосборника на всасывающем патрубке насоса. Внутри корпуса водосборника закреплен шарнирно-тарельчатый клапан для перекрывания одного входного патрубка при работе насоса от гидранта на один рукав.

Рукавное разветвление предназначено для разделения потока и регулирования количества подаваемого огнетушащего вещества, транспортируемого по напорным пожарным рукавам. В зависимости от числа выходных штуцеров и условного диаметра входного штуцера различают следующие типы разветвлений: трехходовые РТ-70 и РТ-80 и четырехходовые РЧ-150. Наибольшее распространение имеют трехходовые разветвления. Они имеют три выходных и один входной штуцер.

Четырехходовые разветвления применяют на передвижных насосных станциях и рукавных автомобилях.

Разветвления всех типоразмеров имеют в основном одинаковую конструкцию (рис. 3.11) и состоят из фигурного корпуса 8, входного 5 и выходного 7 патрубков. На всех патрубках разветвлений навернуты муфтовые соединительные головки. Входные патрубки снабжены запорными механизмами вентильного типа с тарельчатым клапаном 6, маховичком 1, шпинделем 3 и сальниковым уплотнением 2. Для переноса разветвления имеется ручка 4.

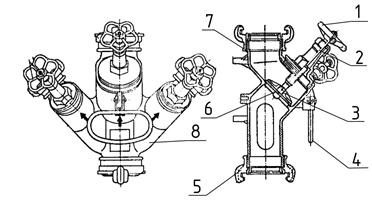

Рис. 3.11. Разветвление трехходовое:

1 – маховичок; 2 – сальниковое уплотнение; 3 – шпиндель; 4 – ручка;
5 – входной патрубок; 6 – тарельчатый клапан; 7 – выходной патрубок;
8 – фигурный корпус

Для обеспечения подачи воды от насосов пожарных высокого давления (типа НЦПВ-20/200) используют рукавные разветвления на рабочее давление до 3,0 МПа РТВ-70/300. Технические характеристики разветвлений представлены в табл. 3.5.

Таблица 3.5

Головки соединительные пожарные – быстросмыкаемая арматура, предназначенная для соединения пожарных рукавов и присоединения их к пожарному оборудованию и пожарным насосам. В зависимости от назначения соединительные головки разделяют на напорные и всасывающие.

Напорные Всасывающие

ГР (рукавная головка) ГРВ (рукавная головка всасывающая)

ГМ (муфтовая головка) ГМВ (муфтовая головка всасывающая)

ГЦ (цапковая головка) ГЗВ (головка-заглушка всасывающая)

ГП (переходная головка)

ГЗ (головка-заглушка)

Соединительные рукавные головки (ГР и ГРВ) (рис. 3.12) состоят из втулки 1, несущей в канавке торцевой кромки уплотняющее резиновое кольцо 2 (типа КВ – для всасывающих головок и КН – для напорных головок), и обоймы 4 свободно надетой на втулку. На обойме отлиты два клыка 3 и наружная спиральная наклонная площадка, с помощью которых соединяются две головки и достигается их уплотнение. Рукавные головки навязывают на концы пожарных рукавов соответствующего диаметра.

Муфтовая и цапковая соединительные головки состоят из одной втулки, с одной стороны которой имеется резьба, а с другой – на торцевой кромке – канавка для уплотняющего резинового кольца и по наружной поверхности – два клыка со спиральными наклонными площадками. У муфтовых головок резьба внутренняя, а у цапковых – наружная.

Головка-заглушка предназначена для закрывания пожарных соединительных головок и представляет собой соединительную обойму с крышкой.

Переходная головка предназначена для соединения напорных рукавов или другого водопенного оборудования с разными условными проходами. Переходная головка состоит (рис. 3.13) из двух несущих втулок 2 и 4 с разными условными проходами, соединенных между собой, и двух обойм 1 и 3, аналогичных соответствующим рукавным головкам.

Напорные и всасывающие соединительные головки классифицируются в зависимости от их максимального рабочего давления, типов и условных проходов.

Стволы пожарные – устройства, устанавливаемые на концах напорных линий для формирования и направления огнетушащих струй. Пожарные стволы в зависимости от пропускной способности и размеров подразделяются на ручные и лафетные, а в зависимости от вида подаваемого огнетушащего вещества – на водяные, пенные и комбинированные.

Ручные пожарные стволы предназначены для формирования и направления сплошной или распыленной струи воды, а также (при установке пенного насадка) струй воздушно-механической пены низкой кратности. Стволы в зависимости от конструктивных особенностей и основных параметров классифицируются на стволы нормального давления и стволы высокого давления (рис. 3.14).

Рис. 3.14. Классификация пожарных стволов

Стволы нормального давления обеспечивают подачу воды и огнетушащих растворов при давлении перед стволом от 0,4 до 0,6 МПа, стволы высокого давления – при давлении от 2,0 до 3,0 МПа. Для стволов нормального давления определяющей характеристикой является условный проход соединительной головки. В связи с этим стволы подразделяют на два типоразмера: Ду 50 и Ду 70.

В зависимости от конструктивного исполнения ручные стволы могут иметь широкие функциональные возможности (см. рис. 3.14). Так, к формирующим только водяную струю относятся стволы РС-50 и РС-70, которые имеют одинаковую конструкцию и отличаются лишь геометрическими размерами. Они состоят (рис. 3.15) из корпуса конической формы 1, внутри которого установлен успокоитель 2 соединительной муфтовой
головки 3, предназначенной для присоединения ствола к напорному рукаву, ремня 4 для переноски ствола, сменного насадка 6. На корпус ствола насаживается оплетка красного цвета 5, обеспечивающая удобство удержания ствола в руках при работе.

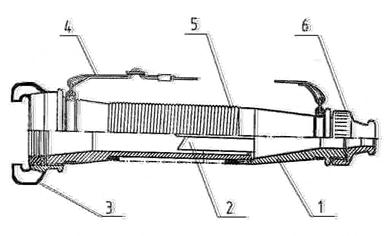

Рис. 3.15. Ствол ручной пожарный РС-70:

1 – корпус; 2 – успокоитель; 3 –соединительная головка; 4 –ремень;
5 –оплетка; 6 – насадок

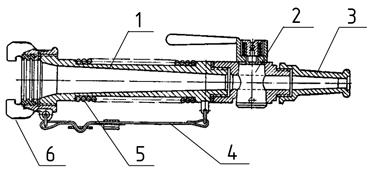

Рис. 3.16. Ствол ручной пожарный перекрывной КР-Б:

1 – корпус; 2 – кран пробковый; 3 – насадок; 4 – ремень; 5 – оплетка;
6 – соединительная головка

К этому типу относится ствол перекрывной КР-Б (рис. 3.16). Отличительной особенностью ствола является наличие в конструкции пробкового крана 2, обеспечивающего возможность прекращать подачу воды. Технические характеристики стволов, формирующих только сплошную водяную струю, представлены в табл. 3.6.

Таблица 3.6

Конструкция универсальных ручных пожарных стволов позволяет управлять струей и они предназначены для формирования как сплошной, так и распыленной струи воды.

Ствол РСК-50 состоит из корпуса 5, пробкового крана 3, насадка 12, соединительной напорной головки 6 (рис. 3.17).

Рис. 3.17. Ствол ручной пожарный РСК-50:

1, 2, 9 – каналы; 3 – пробковый кран; 4 – ручка; 5 – корпус; 6 – соединительная головка; 7, 10 – отверстия; 8 – полость; 11 – тангенциальные каналы;
12 – насадок

При положении ручки 4 пробкового крана 3 вдоль оси корпуса 5 поток жидкости проходит через центральное отверстие центробежного распылителя и далее выходит из насадка 12 в виде компактной струи. При повороте ручки крана на 90^° центральное отверстие перекрывается и поток жидкости из полости 8 пустотелой пробки крана через отверстия 7 и 10 поступает в каналы 2 и 9. Через тангенциальные каналы 11 жидкость попадает в центральный распылитель и выходит из него закрученным потоком, который под действием центробежных сил при выходе из насадка распыляется, образуя факел с углом раскрытия 60^°. Аналогичный принцип работы заложен в конструкции универсальных стволов РСП-50 и РСП-70. Ствол РСКЗ-70 позволяет, кроме того, дополнительно формировать защитную водяную завесу. Для формирования и направления сплошной или распыленной конусообразной струи воды предназначены стволы-распылители РС-А и РС-Б (рис. 3.18).

Рис. 3.18. Ствол-распылитель ручной РС-А (РС-Б):

1 – распылитель; 2 – устройство перекрытия потока воды; 3 – корпус; 4 – соединительная головка; 5 – оплетка; 6 – ремень

Эти стволы идентичны и отличаются только геометрическими размерами. Стволы состоят из корпуса 3, распылителя 1, устройства перекрытия потока воды 2, соединительной головки 4, ремня 6 и оплетки 5, служащей для удержания ствола в руках при работе.

Технические характеристики универсальных ручных пожарных стволов и ствола РСКЗ-70 с защитной завесой представлены в табл. 3.7.

Таблица 3.7

Наиболее многофункциональными являются комбинированные ручные стволы, которые позволяют формировать как водяную, так и пенную струю.

Рис. 3.19. Ствол ручной комбинированный ОРТ-50:

1 – головка соединительная; 2 – корпус;
3 – головка; 4 – пеногенератор; 5 – рукоятка

В качестве примера рассмотрим ствол ОРТ-50 (рис. 3.19), который
состоит из следующих основных элементов: корпуса 2 с присоединенной муфтовой рукавной головкой 1, рукоятки 5, головки 3 и съемного насадка-пеногенератора 4. Ствол ОРТ-50 формирует сплошные и распыленные водяные струи, дает возможность получить водяную завесу для защиты ствольщика от теплового воздействия, а также позволяет получать и
направлять струю воздушно-механической пены низкой кратности. Технические характеристики ствола ОРТ-50 представлены в табл. 3.8.

Таблица 3.8

Для оценки тактико-технических возможностей пожарных стволов определяющими являются параметры формирующейся на стволе струи. Теория струй детально изучается в курсе гидравлики, поэтому рассмотрим лишь наиболее важные для нас ее составляющие.

Если струю пожарного ствола направить вертикально вверх, то она будет иметь два характерных участка (рис. 3.20):

R _к = S _к. (3.4)

Минимальная длина компактных струй ручных стволов равняется в среднем 17 м, для ее создания у стволов с диаметром насадка 13,16,19,22 и 25 мм требуется создавать напор 0,4 – 0,6 МПа.

Расстояние от насадка ствола до огибающей кривой раздробленной струи R _р возрастает с уменьшением угла наклона α к горизонту:

R _р = β S _в, (3.5)

где β – коэффициент, зависящий от угла наклона α.

Наибольшая дальность полета струи по горизонтали наблюдается при угле наклона ствола α = 30^°.

Важным параметром для ручных пожарных стволов является реакция струи – сила, возникающая при истечении жидкости из насадка ствола.

Известна зависимость для определения силы реакции струи F, H:

F = -2 p ω, (3.6)

где p = ρ g H; ω – площадь выходного сечения насадка, м²; ρ – плотность жидкости, кг/м³; g = 9,8 м²/с; H - напор на стволе, м.

Знак минус указывает, что сила реакции направлена в сторону, противоположную движению струи (рис. 3.21, б). Так, сила реакции струи для ручных стволов при напоре 0,4 МПа достигает 400 Н. Для ее компенсации требуется работа со стволом двух человек.

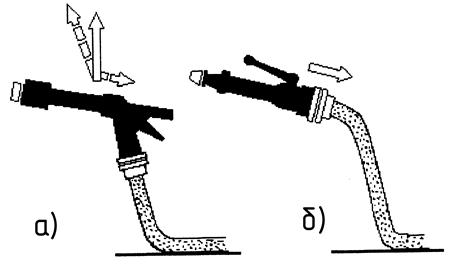

Рис. 3.21. Силы реакции струй ручных пожарных стволов:

а – для стволов пистолетного типа; б – для ручных пожарных стволов

В результате совершенствования конструкции разработаны ручные пожарные стволы пистолетного типа, сила реакции струи для которых разделяется на несколько составляющих и направлена вверх (рис. 3.21, а). Это значительно упрощает работу ствольщиков при тушении пожаров.

Стволы лафетные комбинированные (водопенные) предназначены для формирования сплошной или сплошной и распыленной с изменяемым углом факела струй воды, а также струй воздушно-механической пены низкой кратности. Лафетные стволы подразделяются на стационарные, монтируемые на пожарном автомобиле; возимые, монтируемые на прицепе, и переносные.

Переносные лафетные стволы входят в комплект пожарных автоцистерн и насосно-рукавных автомобилей. Переносной лафетный ствол
ПЛС-П20 (рис. 3.22) состоит из корпуса 1, двух напорных патрубков 3, приемного корпуса 4, фиксирующего устройства 5, рукоятки управления 6. В приемном корпусе имеется обратный шарнирный клапан, который позволяет присоединять и заменять рукавные линии к напорному патрубку без прекращения работы ствола. Внутри корпуса 1 трубы ствола установлен четырехлопастной успокоитель. Для подачи воздушно-механической пены водяной насадок на корпусе трубы заменяют на воздушно-пенный 2.

Рис. 3.22. Переносной пожарный лафетный ствол ПЛС-П20:

1 – корпус ствола; 2 – воздушно-пенный насадок; 3 – напорный патрубок;
4 – приемный корпус; 5 – фиксирующее устройство; 6 – рукоятка управления

Основные технические характеристики лафетного ствола ПЛС-П20 представлены в табл. 3.9.

Таблица 3.9
