Литейные свойства сплавов и их влияние на свойства и конструкцию отливок
Процесс получения отливки заключается в заполнении полости литейной формы расплавленным литейным сплавом (расплавом) с последующим его затвердеванием — кристаллизацией. Кристаллизация представляет собой процесс перехода из жидкого состояния в твердое (кристаллическое, а для неметаллических материалов – аморфное), в результате которого формируются строение, и свойства отливки. Жидкий расплав отличается от твердого материала прежде всего тем, что он не может сопротивляться сдвигу и поэтому способен растекаться по поверхности твердого тела — полости литейной формы.
Литые конструкционные материалы наряду с химическими, физическими и механическими должны обладать также высокими литейными свойствами. Последние включают в себя совокупность физико-химических и механических свойств, которые проявляются в процессе литья и кристаллизации отливки. Наиболее важные литейные свойства — жидкотекучесть, усадка (объёмная и линейная), склонность к ликвации, образованию трещин и к газопоглощению.
Жидкотекучестью называется способность расплава свободно течь в литейной форме, заполняя ее, и точно воспроизводя все контуры полости формы. В это понятие входят свойства, определяющие подвижность расплава в жидком состоянии. К ним относятся вязкость, поверхностное натяжение расплава и прочность нерастворимых окислов на поверхности. Жидкотекучесть зависит от химического состава, теплопроводности материалов отливки и формы, температуры заливки формы, свойств литейной формы и т. д.
Жидкотекучесть определяют путем заливки специальных технологических проб (например, спирали) рис. 3.3. За ее меру принимают длину заполненной расплавом части полости пробы, измеряемую в миллиметрах.
Рис. 3.3. Спиральная проба (а) и литейная форма (б) для определения жидкотекучести сплавов: 1,2- нижняя и верхняя полуформы; 3 - заливочная чаша; 4 - графитовая пробка
В зависимости от жидкотекучести расплава при оптимальной температуре его заливки выбирается толщина стенок отливки, обеспечивающая требуемую прочность и экономию материалов. Хорошая жидкотекучесть важна для получения плотных доброкачественных отливок. Она улучшает условия вывода за пределы отливки усадочных раковин, уменьшает опасность образования всех видов пористости, трещин. Недостаточная жидкотекучесть расплава вызывает незаполнение отдельных тонких частей литейной формы — недоливы, а следовательно, и искажение конфигурации и размеров отливки. С повышением температуры жидкотекучесть его увеличивается. Поэтому для тонкостенных отливок температура сплава ложна быть выше, чем для массивных отливок.
При переходе жидкости в твердое состояние происходит уменьшение объема и линейных размеров. Это явление называется усадкой.
В результате усадки происходит и соответствующее уменьшение линейных размеров отливки. Относительное изменение объемов отливки V от по сравнению с объемом формы V ф, выраженное в процентах, определяет объемную усадку eоб, которая имеет место в жидком, жидкотвердом и твердожидком состояниях:
,
где V ф и V от —объёмы полости формы и отливки соответственно при комнатной температуре.
Относительное изменение линейных размеров отливки l от по сравнению с размерами формы, выраженное в процентах, определяет линейную усадку eлин, которая имеет место а твердожидком и твердом состояниях:
где l ф и l от—размеры полости формы и отливки соответственно при комнатной температуре.
Объемная усадка примерно в три раза больше линейной. Усадка в отливках создает условия для образования усадочных раковин, пористости, трещин и короблении.
Согласно общей теории кристаллизации, при охлаждении расплавленного литейного сплава происходит сначала зарождение центров кристаллизации в жидком расплаве, а затем рост кристаллов из этих центров. Центрами кристаллизации могут быть устойчивые группировки атомов, тугоплавкие частицы примесей и др. Охлаждение отливки происходит неравномерно, в направлении - максимального отвода тепла перпендикулярно поверхности литейной формы. Залитый в форму расплав отдает теплоту ее стенкам, поэтому кристаллизация расплава происходит от поверхности формы вглубь отливки и заканчивается в прибыли или областях, являющихся термическими центрами (тепловыми узлами отливки).
Усадочная раковина в отливках образуется в результате уменьшения объема жидкого металла при кристаллизации. На рис. 3.4, а показан процесс последовательного затвердевания отливки в разные моменты времени. У стенок формы начинает образовываться корка 1 затвердевшего металла, которая постепенно нарастает. Вследствие того, что усадка расплава при переходе из жидкого состояния в твердое превышает усадку корки, уровень металла в незатвердевающей части отливки понижается до уровня а - а. В следующий момент времени на корке 1 нарастает новый твердый слой 2, а уровень жидкости далее понижается до уровня 6 - б. Так продолжается до тех пор, пока не закончится процесс затвердевания. Снижение уровня расплава при затвердевании приводит к образованию сосредоточенной усадочной раковины 3. Усадочные поры — мелкие пустоты неправильной формы — образуются при объемном затвердевании сплава (рис. 3.4, б). Кристаллы, образующиеся одновременно во всем объеме отливки, срастаются и разобщаются с жидкой фазой. В разобщенных ячейках 2 имеются остатки жидкой фазы 3. Затвердевание небольшого объема металла в такой ячейке происходит без доступа к ней питающего расплава из соседних ячеек. В результате усадки в каждой ячейке получается небольшая усадочная раковина 1 (см. рис. 3.4, б). Множество таких межзеренных микроусадочных раковин образует пористость, которая располагается по границам зерен металла.

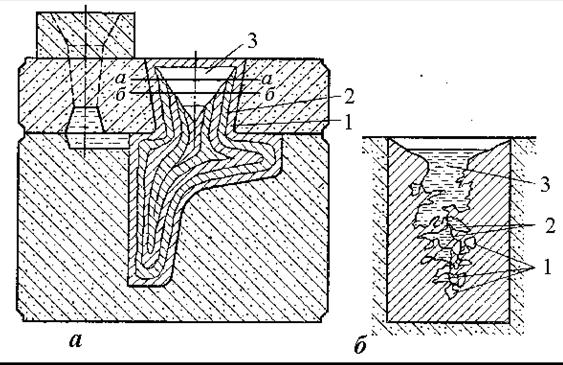

Рис. 3.4. Схема образования усадочной раковины (а) и усадочной пористости (б)
Сосредоточенные усадочные раковины образуются при изготовлении отливок из чистых металлов, сплавов эвтектического состава (сплав АК12) и сплавов с узким интервалом кристаллизации (низкоуглеродистые стали, безоловянные бронзы и др.).
Получить отливки без усадочных раковин и пористости возможно за счет непрерывного подвода расплавленного металла в процессе кристаллизации вплоть до полного затвердевания. С этой целью на отливки устанавливают прибыли-резервуары с расплавленным металлом, которые обеспечивают доступ расплавленного металла к участкам отливки, затвердевающим последними. На рис. 3.5, а прибыль 1 не может обеспечить доступ расплавленного металла к утолщенному участку отливки. В этом месте образуются усадочная ра вина 2 и пористость. Установка на утолщенный участок прибыли 3 (рис. 3.5, б) предупреждает образование усадочной раковины и пористости.
Предупредить образование усадочные раковин и пористости также позволяет установка в литейную форму наружных холодильников 4 (рис. 3.5, в) или внутренних хслодильников 5 (рис. 3.5, г).
Наружные холодильники (рис. 3.5, в) устанавливают в форму с внешней стороны массивных частей отливки. Вследствие высокой теплопроводности и большой теплоемкости холодильника отвод теплоты от массивной части отливок происходит интенсивнее, чем от тонкой. Это способствует выравниванию скоростей затвердевания массивной и тонкой частей и устранению усадочных раковин и пористости. Внутренние холодильники (рис. 3.5, г) устанавливают внутрь полости формы, образующей массивные части отливки. Эти холодильники изготовляют из того же сплава, что и отливку. При заполнении формы внутренние холодильники частично расплавляются и свариваются с основным металлом.
Рис. 3.5. Способы предупреждения усадочных раковин и пористости
Для получения плотных отливок необходимо обеспечить надежное их питание и направленное затвердевание отливки, которое должно проходить последовательно по всему объему отливки без образования в ней замкнутых объемов с расплавом. Направленность затвердевания определяют способом вписанных окружностей. Этот способ состоит в том, что в рассматриваемое сечение отливки вписывают окружности в различных точках (рис. 3.6).
Узлы 1 с окружностями наименьшего диаметра будут затвердевать первыми, затем узел 2 и в последнюю очередь узел 4. В ходе затвердевания в узлах 2 и 4 неизбежно появление усадочных дефектов (усадочных раковин и пористости) из-за затвердевания изолированных объемов расплава. Для предупреждения появления усадочной раковины в узле 2 необходимо увеличить толщину стенки отливки за счет напуска 3 - утолщения стенок снизу вверх, а для узла 4 предусмотреть при-быль 5. Прибыли на отливках имеют технологическое значение, и их в конце про-цесса изготовления отливки удаляют.
Ликвация - неоднородность химического состава сплава в различных частях отливки. Она возникает в процессе затвердевания отливки из-за различной растворимости отдельных компонентов сплава в его твердой и жидкой фазах. Чем больше это различие, тем неоднороднее распределяется примесь по сечению отливки и тем больше ликвация примеси. В сталях и чугунах заметно ликвируют сера, фосфор и углерод. Ликвация вызывает неоднородность механических свойств в различных частях отливки.
Различают дендритную (внутрикристаллитную) и зональную ликвации.
Дендритная ликвидация - это неоднородность химического состава в микрообъемах сгшава в пределах одного зерна (дендрита). Во-первых, оси дендрита, затвердевшие раньше, обогащены тугогплавким и обеднены легкоплавким компонентами сплава по сравнению с межосными пространствами. Во-вторых, растущие первыми оси дендритов содержат меньше примесей, чем межосные пространства, в которые эти при-меси оттесняются при образовании дендритов. Это приводит к неравномерному распре-делению примесей по сечению кристалла.
Зональная ликвация - это неоднородность химического состава в микро-объемах с градиентом концентраций в отливке в целом или в отдельных ее частях. Она возникает в процессе диффузии примесей из двухфазной зоны кристаллизующейся отливки в объем незатвердевшего расплава всплывания загрязненных примесями объемов вследствие их меньшей плотности по сравнению с основным сплавом и т. д.
Дендритную ликвацию устраняют отжигом отливок.
Зональная ликвация устраняется выравниванием толщин стенок отливок, применением рассредоточенного подвода металла к отливке, изготовлением отливок литьем в кокиль и другими способами.
Склонностью к образованию трещин называется совокупность свойств, определяющих прочность отливки в процессе кристаллизации и охлаждения расплава. Различают горячие трещины, образующиеся в отливках при высоких температурах, и холодные, образующиеся при низких температурах (см. разд. 6).
Склонностью к газопоглощению называется способность расплавов поглощать газы и выделять их в период охлаждения. Газы в расплав попадают при протекании химических реакций (например, FеО + С—Fе + СО), с поверхности раздела расплав—форма, при заполнении формы расплавом, из шихтовых материалов. С этим свойством связан весьма распространенный дефект отливок—газовая пористость. Растворимость газов в расплавах уменьшается с понижением температуры. В связи с этим понижение температуры заливаемого расплава является одной из мер предупреждения образования газовой пористости, к числу которых относятся также дегазация (прокалка или технологическая обработка в вакууме или инертной среде с целью удаления газов) шихтовых материалов, расплава перед его заливкой в форму и др.
О литейных свойствах металлических сплавов можно судить по их диаграмме состояния. Лучшими литейными свойствами обладают эвтектические сплавы и сплавы с эвтектикой. Это связано прежде всего с тем, что температура плавления эвтектики (“механической” смеси кристаллов А и В в двойном сплаве) всегда ниже температуры плавления составляющих ее компонентов, сплавы-эвтектики имеют повышенную жидкотекучесть.
Если росту кристаллов твердой фазы ничто не мешает, то они приобретают значительные размеры. Ускорение процесса кристаллизации и увеличение числа центров кристаллизации измельчают структуру, что достигается введением в жидкий металл специальных добавок – модификаторов или применением форм из материалов с повышенной теплоаккумулирующей способностью. При мелкозернистой структуре материала отливки повышаются ее механические свойства, особенно пластичность и вязкость, например, при литье сплавов алюминия в металлические формы – кокили.
В процессе кристаллизации отливки при объёме жидкой фазы, достаточном для перемещения в промежутках между растущими кристаллами, пластичность материала отливки высокая, так как она определяется свойствами жидкости. С увеличением объёма твердой фазы циркуляция жидкости постепенно затрудняется и после образования жесткого каркаса кристаллов (или заклинивания их в процессе деформации) полностью прекращается. Деформационная способность такого материала падает до весьма низких значений, и при затруднённой усадке отливки создаются условия для возможных разрушений (образования горячих трещин).
В связи с неодновременным затвердеванием отливки в тех ее местах, которые затвердевают последними, будут развиваться деформации растяжения и, если в таких местах запас деформационной способности (способности к развитию деформации) исчерпывается, в отливке образуются горячие трещины. В процессе дальнейшего охлаждения деформирование развивается в объемах кристаллов твердой отливки, пластичность которой резко возрастает.
Следует указать и на другую особенность, связанную с неодновременным затвердеванием расплава во всех частях отливки. С момента заливки расплава в литейную форму вплоть до полного охлаждения отливки протекают усадочные процессы, связанные с уменьшением объема расплава. До тех пор пока расплав, залитый в форму, не образовал по внешнему контуру твердой фазы (так называемый контурной корки), уменьшение его объема понижает уровень жидкости в верхней части отливки. После образования наружного закристаллизовавшегося слоя (контурной корки, в которой заключена жидкость) с понижением температуры происходит дальнейшее уменьшение объема жидкости (расплава). В результате этого в отливке образуются полости, не заполненные расплавом. Такие полости называются усадочными, их размеры оказываются тем больше, чем раньше образовался наружный слой, чем выше коэффициент объёмного сжатия жидкости и степень сжатия расплава при переходе его в твёрдое состояние и чем выше температура расплава. Развитие таких полостей уменьшают как за счёт увеличения интенсивности охлаждения отливок (повышающего скорость кристаллизации), так и за счёт ускорения поступления расплава к центральной части отливки (достигается способами литья под давлением), а также направленной кристаллизацией отливок (исключающей образования сплошной двухфазной зоны).
При охлаждении отливки происходит механическое и термическое затруднение (торможение) усадки. Механическое торможение возникает из-за трения между отливкой и формой. Термическое торможение связано с различными скоростями охлаждения отдельных частей отливки. При наличии таких препятствий для усадки в отливке возникают внутренние напряжения. Возникают они и в результате неодновременной и неравномерной усадки массивных и тонких сечений.
Если величина внутренних напряжений превысит предел текучести материала отливки, то возникнут остаточные, необратимые деформации (коробление) отливки. Отмеченные особенности кристаллизации необходимо учитывать при разработке рациональных конструкций отливок.
В условиях автоматизированного производства при использовании ЭВМ возникает необходимость в математическом моделировании процессов, основанном на известных закономерностях процессов литья. Только создание тепловой теории литья позволило разработать инженерные методы расчета продолжительности затвердевания отливок, смоделировать на ЭВМ кинетику самого процесса затвердевания, теплового и напряженного состояния отливок. Таким образом, технологическая операция заливки литейной формы, в частности, может быть включена в подсистему САПР ТП.
Другим примером математизации литейного производства является возможность проектирования эффективных средств предупреждения образования горячих трещин. Расчет напряженно-деформированного состояния отливки основан на учете сложного взаимодействия процесса,, усадки различных частей отливки, ее геометрической формы, изменения свойств расплава в отливке в период его затвердевания, податливости материала формы и т. д. Следовательно, можно заблаговременно рассчитать возможные деформации в отливке, при которых возникнут горячие трещины.
