Построение трех изображений и аксонометрической проекции предмета по его описанию
Построить три изображения и аксонометрическую проекцию предмета по его описанию, предмет изобразить с двумя отверстиями – призматическим и цилиндрическим.
Призматическое отверстие для всех вариантов одно и тоже – это сквозное отверстие, ребра которого перпендикулярны фронтальной плоскости проекции. Форму и размеры отверстия взять из таблиц 3.1 и 3.2.пример выполнения работы представлен на рисунке 3.5.
Указания к решению задачи.
Перед выполнением работы необходимо изучить соответствующие разделы литературы [1,2,3]
Выполнение задачи требует мысленного представления предмета, для которого затем должен быть выполнен чертеж. Следует представить себе этот предмет в пространстве.
1) Построить три вида внешней формы предмета,
2) Выполнить на главном виде призматическое отверстие по заданным форме и размерам.
3) Построить проекцию этого отверстия на виде сверху и слева
4) Построить проекции цилиндрического отверстия, начав построение с вида сверху, построения выполнять тонкими линиями.
5) Выполнить разрезы, при заданных формах предмета потребуется выполнить три разреза: горизонтальный, фронтальный и профильный. При симметричных изображениях следует обязательно соединять половину разреза с половиной вида (ГОСТ 2.305-68)

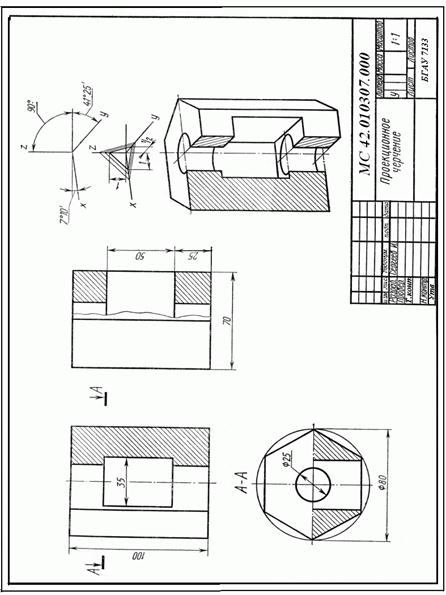

| Рисунок 3.5. Пример выполнения листа4 |
6) Нанести все необходимые выносные и размерные линии, следует обратить внимание на то, что ни один из размеров недолжен повторяться на других изображениях
7) Проставить размерные числа на чертеже.
8) Заполнить основные надписи и проверить правильность всех построение.
9) Построить наглядное изображение в диметрической прямоугольной проекции
10) Обвести чертеж карандашом.
Таблица 3.1. Описание внешней формы детали
| № варианта | Внешняя форма предмета | Цилиндрическое отверстие |
| 1,19 | Шестиугольная правильная призма. Диаметр окружности, описанной вокруг шестиугольника основания, равен 90 мм. Две вершины основания лежат на горизонтальной оси симметрии. Высота призмы 100мм | Сквозное отверстие с вертикально расположенной осью, проходящей через центр шестиугольника. Диметр отверстия 30 мм. |
| 2,18 | Пятиугольная правильная призма. Пятиугольник основания вписан в окружность диаметром 90мм, Одна из вершин лежит на вертикальной оси симметрии основания и является ближайшей к глазу наблюдателя. Высота призмы 100мм | Диаметр отверстия 30 мм. вертикально расположенная ось проходит через центр пятиугольника |
| 3;17;25 | Четырехугольная правильная призма. Сторона основания квадрата 70мм. Вершины квадрата лежат на горизонтальной и вертикальной осях симметрии основания. Высота призмы 100мм | Диаметр отверстия 25 мм. Вертикально расположенная ось проходит через центр квадрата |
| Продолжение таблицы 3.1 Описание внешней формы детали | ||
| 4;16;24 | Прямой круговой цилиндр. диаметр основания 90мм. высота цилиндра 100мм. | Вертикально расположенное отверстие диаметром 25мм проходит до верхней плоскости призматического отверстия. |
| 5;15;23 | Сфера диаметром 100мм. На высоте 30мм от экватора сфера срезана горизонтальной плоскостью | Сквозное отверстие диаметром 30мм.Ось отверстия совпадет с вертикальной осью сферы. |
| 6;14;22 | Четырехугольная правильная призма. Сторона основания квадрата 70мм. Вершины квадрата лежат на горизонтальной и вертикальной осях симметрии основания. Высота призмы 100мм | Сквозное отверстие диаметром 30мм. Вертикально расположенная ось проходит через центр квадрата |
| 7;13;21 | Шестиугольная правильная призма. Диаметр окружности, вписанной в шестиугольник основания, равен 80 мм. Две вершины основания лежат на вертикальной оси симметрии. Высота призмы 100мм | Сквозное отверстие диаметром 25мм Вертикально расположенная ось проходит через центр шестиугольника. |
| 8;12;20 | Сфера диаметром 100мм. На высоте 30мм от экватора сфера срезана горизонтальной плоскостью | Сквозное отверстие диаметром 25мм.Ось отверстия совпадет с вертикальной осью сферы |
| 9;11;26 | Пятиугольная правильная призма. Пятиугольник основания вписан в окружность диаметром 90мм, Одна из вершин лежит на вертикальной оси симметрии основания и является ближайшей к глазу наблюдателя. Высота призмы 100мм | Сквозное отверстие диаметром 25мм. Вертикально расположенная ось проходит через центр пятиугольника |
| 10;27 | Прямой круговой цилиндр. диаметр основания 90мм. высота цилиндра 100мм. | Вертикально расположенное отверстие диаметром 30мм проходит до верхней плоскости призматического отверстия. |
Таблица 3.2 Описание призматического отверстия
| № варианта | Размеры отверстия и расположение его от нижнего основания предмета (или центра сферы) мм | Форма призматического отверстия |
| 1,9,11 | a = 35 b = 60 z = 20 |
|
| 19.26 | a = 40 b = 50 z = 30 | |
| 2.18 | a 1 = 30 a2 = 40 b = 50 z = 30 |
|
| 3.17.25 | a 1 = 35 a2 = 45 b = 50 z = 25 | |
| 4.24 | a = 40 b = 50 z = 30 |
|
| 10.16.27 | a = 30 b = 50 z = 25 | |
| Продолжение таблицы 3.2 Описание призматического отверстия | ||
| № варианта | Размеры отверстия и расположение его от нижнего основания предмета (или центра сферы) мм | Форма призматического отверстия |
| 5.15.23 | a = 40 b = 40 z = 20 |
|
| 8.12.20 | a = 35 b = 35 z = 17.5 | |
| 6.14.22 | a 1 = 40 a2 = 30 b = 50 z = 30 |
|
| 7.13.21 | a 1 = 45 a2 = 35 b = 50 z = 25 |
