Определение увеличения зрительной трубы

Видимое увеличение зрительной трубы Г_т определяется по формулам

Г_Т = tg ω '/tg ω = – f ′ _об/ f ′_ок;

Но увеличение зрительной трубы можно определить по формуле Г_т = – D /D′

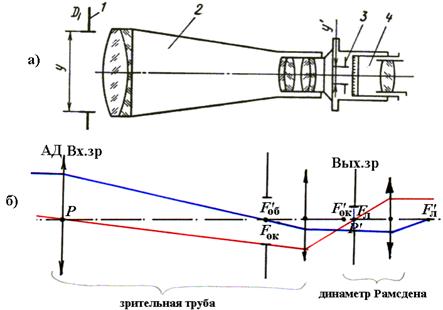

Из формул следует, что для определения увеличения необходимо знать фокусные расстояния объектива и окуляра или диаметры входного и выходного зрачков. Измерим диаметры входного и выходного зрачков (рис.16). Так как апертурная диафрагма в зрительной трубе Кеплера совпадает с оправой объектива, то входной зрачок тоже совпадает с оправой объектива и его величину можно измерить насадкой 1 со шкалой, которую одевают прямо на оправу объектива (рис.16, а). Цена деления шкалы τ₁ = l мм. Выходной зрачок 3 – это изображение апертурной диафрагмы в прямом ходе лучей через последующую систему, т.е. окуляр. На рис.16, б построено изображение выходного зрачка 3.

Рис.16.

Рис.17.

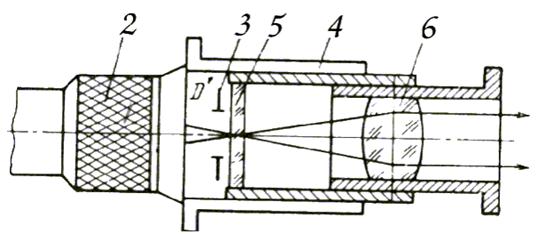

Величину выходного зрачка можно измерить с помощью динаметра Рамсдена (рис.17), который представляет собой лупу 6, в передней фокальной плоскости которой расположена шкала 5 с ценой деления τ₂ = 0,1 мм

Динаметр следует расположить за окуляром зрительной трубы 2 так, чтобы его шкала 5 совпала с выходным зрачком 3 трубы 2. Наблюдатель должен четко видеть шкалу динаметра и изображение зрачка (рис.18). Для определения диаметра выходного зрачка необходимо посчитать, сколько делений шкалы динаметра умещается по диаметру выходного зрачка. Число делений шкалы n₂, умноженное на цену деления τ₂, и даст размер выходного зрачка. Тогда
