Измерение времени соударения шаров





Для измерения времени соударения t шаров применяется электрическая цепь из последовательно соединенных конденсатора С и резистора R, которая замыкается при электрическом (и механическом) контакте соударяющихся шаров.

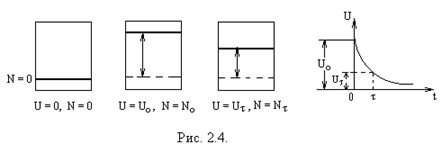

При замкнутых переключателях К1 и К2 шар m1, удерживается электромагнитом ЭМ и контакта между шарами нет, так что RС - цепочка незамкнута. Конденсатор С заряжается до напряжения U = Uo (первоначально напряжение на конденсаторе было U = 0). Напряжение Uo с конденсатора поступает на вход «y» осциллографа, отклоняя на экране его луч с отметки N = 0 до отметки No, как показано на рис.2.4. Если используется вольтметр, то это соответствует изменению его показаний от нулевого до максимального значения. Это состояние лабораторной установки исходное для измерения времени соударения.

Одновременным размыканием спаренных переключателей К1 и К2 от конденсатора С отключается источник напряжения Uo и освобождается шар m1. Шары m1 и m2 соударяются. В момент времени t = 0, соответствующий началу контакта шаров, электрическая RC -цепь замыкается, и конденсатор С начинает разряжаться через резистор R. Напряжение U на конденсаторе уменьшается по экспоненциальному закону (рис.2.4).

и через интервал времени t = t (время соударения шаров) принимает значение

где С - емкость конденсатора; R - сопротивление резистора, а произведение rc имеет размерность времени: 1 Ом × 1 Ф = 1 с.



По истечении времени t шары m1 и m2 разъединяются, разряд конденсатора прекращается (значительно более медленный разряд продолжается только через большое входное сопротивление осциллографа или вольтметра). Напряжение Ut в этот момент фиксируется. Таким образом, согласно последней формуле, время соударения шаров равно

Напряжение Ut соответствует отклонению Nt луча на экране осциллографа (рис.2.4). Так как Uo / Ut = No / Nt, то время соударения шаров может быть найдено по рабочей формуле

(2)

Где No и Nt измеряются в делениях шкалы экрана осциллографа или шкалы вольтметра.
