Общие сведения. Операционные усилители (ОУ) являются разновидностью усилителей постоянного тока, имеют большой коэффициент усиления по напряжению кu= =5×103 -

Операционные усилители (ОУ) являются разновидностью усилителей постоянного тока, имеют большой коэффициент усиления по напряжению к_u = =5×10³ - 5×10⁶ и высокое входное сопротивление R _вх=20 кОм - 10 МОм. Современные ОУ выполняются многокаскадными и включают в себя ряд дополнительных устройств (защиту, термокомпенсацию и др.) Массовое применение ОУ обусловлено их универсальностью: устройства на их базе могут осуществлять усиление, выполнять математические операции, сравнивать электрические величины, генерировать сигналы различной формы.

+Е_ИП

Рис. 1

На рис.1 приведены условные обозначения и типовая схема включения ОУ. Он имеет два входа и один выход. При подаче сигнала на инвертирующий вход U _вх.и. приращение выходного сигнала U _вых находится в противофазе (противоположное по знаку) с приращением U _вх, а при подаче на неинвертирующий вход - совпадают по фазе (одинаковы по знаку). В зависимости от конкретного устройства на базе ОУ используют как инвертирующий, так и неинвертирующий входы.

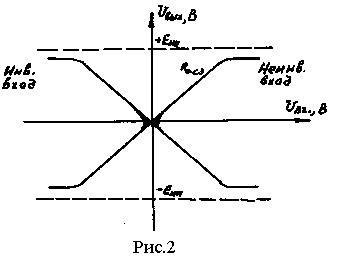

Важнейшими характеристиками ОУ являются амплитудные (передаточные) U_вых=f(U_вх) (рис.2) и амплитудно-частотные (АЧХ) к _u=ƒ (f). Последние имеют вид АЧХ усилителя постоянного тока за исключением специальных частотнозависимых устройств (избирательный усилитель и др.). Передаточные характеристики имеют линейный участок, для которого к _U= = const, и нелинейный - к _U^¢< к _U. При реализации конкретных устройств используют линейные и нелинейные участки. Рассмотрим примеры построения устройств на базе ОУ.
