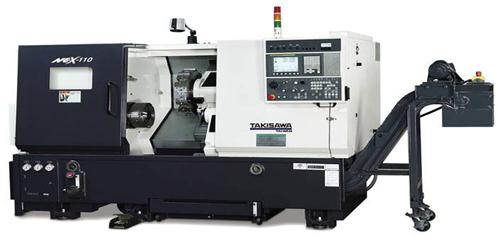

Тakisawa nex-110

Рисунок 1

Высота центров, мм 585

Диаметр обработки над станиной, мм 1170

Диаметр обработки над суппортом, мм 860

Диаметр обработки в ГАП, мм 1720

Ширина ГАП, мм 570

Ширина направляющих, мм 560

Расстояние между центрами, мм 2000 - 9000

Диаметр отверстия шпинделя, мм 156 - 510

Конус шпинделя А2-28

Диапазон частот вращения шпинделя, мин 2-150

Диаметр пиноли задней бабки, мм 125

Конус задней бабки МТ#6

Перемещение пиноли, мм 300

Поперечная подача, мм/об 0.065-0.96 (48 ступеней)

Поперечное перемещение, мм 540

Перемещение верхней части суппорта, мм 300

Сечение хвостовика инструмента, мм 40х40

Продольная подача, мм/об 0.13-1.92 (48 ступеней)

Диаметр ходового винта, мм 50х2ТРI

Метрическая резьба, мм/дюйм 2-30 (48 ступеней)

Дюймовая резьба 1-16 ТРI (48 ступеней)

Модульная резьба, мм 1-15 ТРI (32 ступеней)

Мощность шпинделя, кВт 15(18.75, 22.5 опции)

Мощность двигателя быстрых перемещений, кВт 0,4

СОЖ помпа, кВт 0,18

Масло помпа, Вт 12

Масса станка, кг с отверстием в шпинделе 8550 (4000мм)

С отверстием в шпинделе 1050 (4000мм)

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

Станки изготавливаются по новейшим технологиям.

Лучшее решение для малого и серийного производства деталей

Расширенные функции безопасности позволяют значительно сократить время простоя из- за ошибки оператора.

Жесткие направляющие последнего поколение гарантируют постоянную точность и больший съем металла.

За счет линейных направляющих ускоренные перемещения по осям X и Z сокращают вспомогательное время, что ведет к повышению производительности.

8-ми,10-ти или 12 позиционная револьверная головка с гидрозажимом и сервоприводом для вращения позволяет изготавливать наиболее сложные детали без переналадки и значительно сокращает время смены инструмента.

Серво привода с высокой скоростью позиционирования сокращают время простоя.

Мощная, точная, высокоскоростная револьверная головка гарантирует максимальную жесткость и легкость обработки.

Точность обрабатываемых деталей за счет высокого качества изготовления и сборки станков.

Цельнолитая чугунная станина с углом наклона 30 способствует легкому удалению стружки из рабочей зоны и обладает высокой виброустойчивостью при тяжелых режимах резания.

Система ЧПУ Fanuc специально разработанная для компании Takisawa с учетом многолетнего опыта эксплуатации.

Датчики положения и прецизионные сервопривода исключают ошибки оператора при неправильном выборе нулевого положения.

Расширение возможностей и производительности путем установки системы измерения инструмента и улавливателя деталей.

Широкие возможности опциональной комплектации станков под различные задачи.
