Экран и маска кинескопа

Наиболее распространенным типом цветного кинескопа является кинескоп с теневой маской (масочный кинескоп). В современных кинескопах используются теневые маски двух основных типов: маски с круглыми отверстиями (апертурные) и мелкие с прямоугольными отверстиями (щелевые). Изображение красного, зеленого и синего цветов формируется независимым электронными прожекторами.

У кинескопа с апертурной теневой маской экран образован точками красного (R), зеленого (G) и синего (B) цветов свечения. Точка представляет собой участок поверхности экрана диаметром около 0,3 мм. Точки с различными цветами свечения располагаются в определенной последовательности. Три сложные точки образуют так называемую триаду. Образуется 200 – 400 тысяч таких групп. Прожекторы кинескопа расположены по окружности на угловом расстоянии 120° друг от друга. Оси электронных прожекторов находятся в вершинах равностороннего треугольника, и такая система называется дельтообразной.

Теневая маска, изготовленная из стальной фольги толщиной 0,15 мм, располагается перед экраном и имеет около 500 тысяч отверстий диаметром 0,2 – 0,3 мм. Яркость свечения триада пропорциональна интенсивности электронного луча.

Электронные пушки размещены в горловине трубки симметрично.

Выходящие из пушек электронные лучи движутся в строку экрана, пересекаясь в одной точке в плоскости расположения теневой маски. Экран имеет 1,5 млн. точек. После пересечения электронные лучи снова расходятся и падают на свою точку, то есть на точку своего цвета (рисунок 15).

Таким образом, электронный луч из пушки, управляемый сигналом красного цвета, достигает красной точки и так далее.

Маска не позволяет электронным лучам попадать на чужие по цвету пятна, все три луча отклоняются одной отклоняющей системой (ОС). При движении лучей слева направо и сверху вниз по кадру электронные лучи могут попасть только на свои пятна по цветности. Каждый луч создает изображение в первичном цвете. В зависимости от соотношения синего, зеленого и красного цветов мы видим на экране цветное или черно-белое изображение.

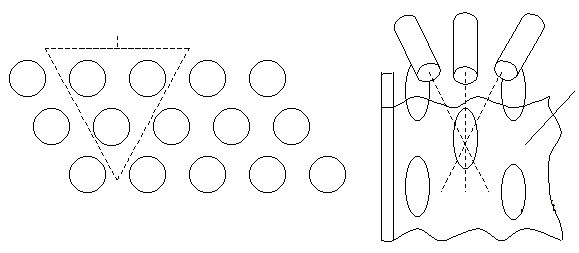

Рисунок 15 – Расположение зерен на экране цветного кинескопа

и схема кинескопа со щелевой маской
