Характеристики и параметры диода

Свойства электронных ламп определяются их характеристиками и параметрами.

Характеристики ламп показывают графически зависимость тока, протекающего между электродами, от напряжения, приложенного к этим электродам.

Параметры ламп – это постоянные величины, дающие представление о том, как на ток лампы влияет напряжение на ее электродах.

Основные характеристики диода:

анодная характеристика: I _a = f (U _a) при U _н = const;

накальная характеристика: I _a = f (U _a) при U _а = const.

На рисунке 4 приведена анодная характеристика, которая имеет

основное практическое значение, так как электронные устройства обычно

работают при неизменном напряжении накала U _н. При небольшом

Режим пространственного заряда во всех лампах является основным рабочим режимом. Электронные лампы работают при U _н = const, и ток анода I _a в цепи диода пропорционален напряжению U _a в степени 3/2 (закон степени 3/2):

I _a = σ U _a^3/2,

где σ – постоянная для данного типа лампы.

В режиме насыщения ток I _a не должен зависеть от напряжения U _a.

Основные статические параметры диода – это крутизна характеристики (S) и внутреннее сопротивление (R_i).

Свойства диода наиболее удобно оценить с помощью следующих статических параметров:

1 Крутизна характеристики лампы, характеризующая степень изменения анодного тока I _a при изменении анодного напряжения U _a на 1 В. Так как анодная характеристика нелинейна, то крутизна для различных точек характеристики различная. Для выбранной точки характеристики крутизна может быть определена как отношение приращения анодного тока I _a к приращению анодного напряжения U _a:

т. е.

где S – крутизна характеристики, мА/В;

α – угол наклона характеристики.

2 Внутреннее сопротивление лампы – величина, обратная крутизне ее характеристики:

Сопротивление R_i позволяет рассматривать диод как некоторое сопротивление протекающему току.

При протекании постоянного тока через диод сопротивление лампы постоянному току выражают как отношение напряжения к току в некоторой точке характеристики:

где R ₀ – сопротивление лампы постоянному току, Ом.

Чем больше крутизна S и меньше внутреннее сопротивление R_i, тем лучше работает лампа в качестве выпрямителя тока.

3 Допустимая мощность рассеяния на аноде, т. е. мощность, которую может рассеять поверхность анода при максимально допустимой рабочей температуре:

P _a = I _a · U _a,

где P _а – допустимая мощность рассеяния на аноде, Вт.

Существуют нормы удельной мощности рассеяния (Вт/см²): никель – 0,5 … 4,5; никель черный – 2,3 … 6,2; медь с водяным охлаждением – 25 … 30, для стеклянной колбы – 0,25 … 0,5.

4 Междуэлектродная емкость диода.

Электроды диода в виде двух пластин, разделенных вакуумом, образуют конденсатор, С _ак в несколько пикофарад на высоких частотах оказывает существенное влияние.

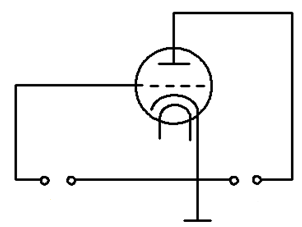

Трехэлектродная лампа (триод)
