Реализация адаптера шагового двигателя

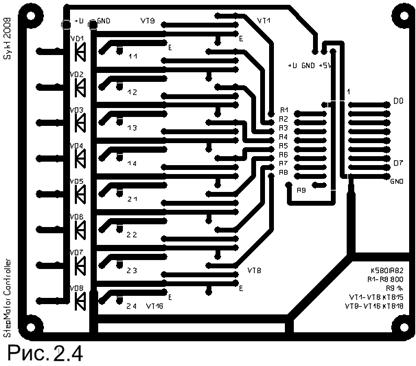

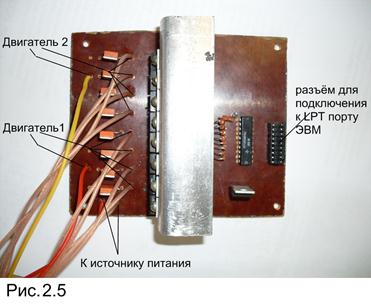

Мной была разработана и изготовлена печатная плата адаптера (Рис.2.4) по схеме рис.2.3, с использованием микросхемы К580ИР82. Микросхема К580ИР82 – восьмиразрядный буферный регистр. Номера используемых выводов микросхемы указаны в скобках, цепь с резистором R2 не требуется. Чтобы в регистр микросхемы записалось слово с входов D1-D8, необходимо, чтобы на входе CS1 было напряжение, соответствующее логической единице (3-4 Вольта). Проверку работы устройства выполняют поэтапно. Сначала проверяют исправность микросхемы DD1, затем производится проверка исправной работы усилительных каскадов на 1VT1 и 1VT2, при высоком уровне напряжения на транзисторе 1VT1 (порядка трёх Вольт) на диоде 1VD1, при отключенной обмотки ШД, должно быть напряжение, примерно равное напряжению питания. Собранное устройство, при исправных деталях, не требует отладки. Внешний вид адаптера показан на рис.1.5. Для управления ШД с помощью ЭВМ было создано специальное программное обеспечение в системе программирования Turbo Pascal 7.0, реализующее вращение как одного, так и обоих ШД, в одну и обратную сторону, скорость также можно регулировать программно.

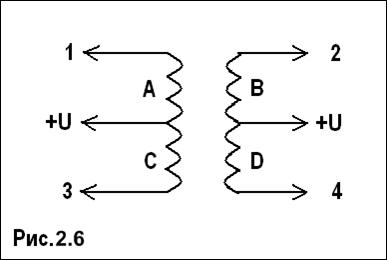

Схема включения обмоток ШД указана на рис.1.6. Чтобы ротор вращался, необходимо кратковременно включать обмотки в последовательности –

A-B-C-D или наоборот – D-C-B-A. Цифрами 1, 2, 3, 4 указано, к которым из транзисторных каскадов необходимо подключать обмотки, это необходимо для того, чтобы при подаче импульса на вход D0 включалась обмотка A, а не какая-либо другая, и так далее для каждой обмотки. Это необходимо для удобства в написании управляющей программы.
