Центробежные силы лопастей винта
|
|
При вращении винта на элементы лопастей действуют центробежные силы, направленные от оси вращения и перпендикулярно к ней. Величина центробежной силы любого элемента лопасти:
(1), где
— масса элемента.
Массу элемента лопасти можно определить, пользуясь формулой:
, где
— удельный вес материала;
— площадь сечения лопасти;
— ускорение силы тяжести.
Подставляя значение в формулу (1), получим:
. Интегрируя это уравнение по всей длине лопасти в пределах от
до
, находим величину центробежной силы лопасти:
.
Для современных винтов величины центробежных сил достигают очень больших значений. Они воспринимаются корпусом втулки винта.
Возьмем два элемента лопасти, заключенных между двумя параллельными сечениями, один из них на ребре атаки, а другой на ребре обтекания. Векторы центробежных сил
и
этих элементов направлены от оси вращения и перпендикулярны к ней. Их можно разложить в плоскостях, параллельных плоскости вращения винта, по направлениям, параллельному (
и
)) и перпендикулярному (
и
к оси лопасти. Эти силы показаны также на поперечном сечении лопасти.

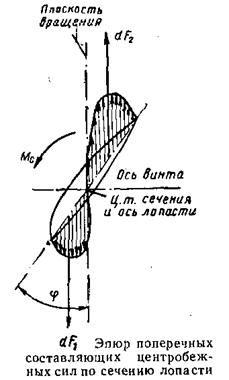

Если произвести разложение векторов центробежных сил для других таких же элементов, расположенных между передней и задней кромками на этом же сечении лопасти, то получим эпюр поперечных составляющих центробежных сил. Векторы, составляющие этот эпюр, расположены в плоскостях, перпендикулярных к оси вращения винта.
Как видно из рис. (справа), поперечные составляющие центробежных сил меняют свое направление при переходе через ось лопасти, являющейся обычно и линией центров тяжести сечений. Заменим силы одного направления равнодействующими
и
, тогда действие всего эпюра сил будет эквивалентно паре сил. Величина пары вдоль лопасти будет менять свое значение. Суммарная пара для всей лопасти представляет собой довольно большой момент Мс от поперечных составляющих центробежных сил, который скручивает лопасть в направлении уменьшения угла установки.
В винтах изменяемого шага поворот лопастей на необходимый угол установки происходит относительно осей, совпадающих с осями комлевых (цилиндрических) частей лопастей. Величина момента МС стремящегося уменьшить угол установки, зависит от угловой скорости вращения винта (числа оборотов), материала, геометрических размеров, углов установки и крутки лопасти, т. е.:
, где с — толщина лопасти; q — коэффициент, зависящий от типа профиля лопасти.
Величина момента поперечных центробежных сил лопастей учитывается как при проектировании систем автоматического регулирования скорости вращения роторов двигателей, так и при их эксплуатации.
