Силовые линии магнитного поля

Для визуального (графического) представления магнитных полей вводится понятие силовых линий или линий магнитной индукции вектора . Силовые линии магнитного поля – это линии, в любой точке которых вектор магнитной индукции направлен по касательной к этой линии. За направление силовых линий магнитного поля принято направление от N к S. В качестве примера рассмотрим магнитное поле полосового магнита

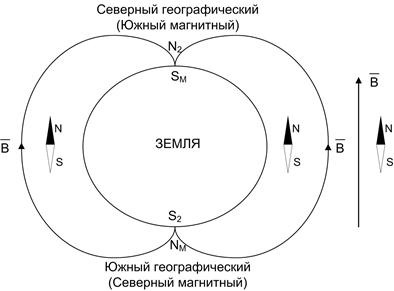

На следующем рисунке изображены силовые линии магнитного поля Земли

Магнитное поле бесконечно длинного проводника с током

Силовые линии проводника с током представляют собой концентрические окружности. Направление вектора магнитной индукции поля, созданного проводником с током, определяется правилом правого винта (правилом буравчика): если движение острия буравчика с правой резьбой совпадает с направлением тока в проводнике, то направление вектора магнитной индукции совпадает с направлением вращения рукоятки буравчика.
