Пример использования магистрали стандарта 10base-2

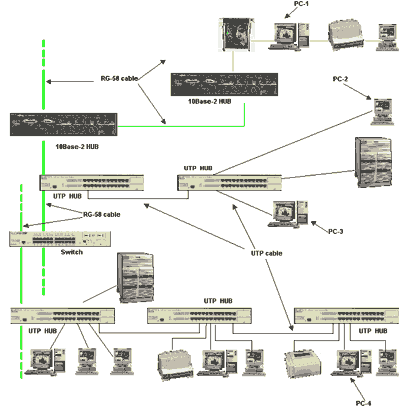

Рис. 2. Пример топологии с построением магистрали по технологии 10Base-2

В данном примере switch разделяет два сегмента магистрали, построенной с применением тонких коаксиальных кабелей. К верхнему сегменту подключены две цепочки концентраторов: два концентратора класса 10Base-2 и два концентратора класса 10Base-T.

Если посчитать, то верхний сегмент содержит четыре повторителя (два класса 10Base-T и два 10Base-2). Тем самым между РС-1 и РС-2 имеются пять кабельных сегментов (три сегмента тонкого коаксиального кабеля и два сегмента кабеля с витыми парами). Три тонких коаксиальных сегмента - это максимально допустимое число между двумя узлами.

Нижний сегмент магистрали 10Base-2, содержит три последовательно соединенных концентратора класса 10Base-T. В результате между узлами РС-3 и РС-4 воображаемый сигнал проходит через три концентратора класса 10Base-T, затем на пути данных встречается коммутатор, и счет концентраторов, а так же кабельных сегментов начинается сначала. Затем данные проходят через два концентратора 10Base-T. Если бы на пути данных не было бы коммутатора, то тогда между этими узлами насчитывалось бы пять повторителей. Это было бы нарушением правила "максимум четыре повторителя".

Лучше всего подключать концентраторы к тонкой коаксиальной магистрали таким образом, чтобы их никогда не было бы более двух в цепочке. В этом случае правило "четырех концентраторов" никогда не будет нарушено, даже если вы торопясь по ошибке не верно сконфигурируете свою сеть на кроссовой панели.

ПРИМЕР ИСКЛЮЧЕНИЯ ИЗ ПРАВИЛА "5-4-3"

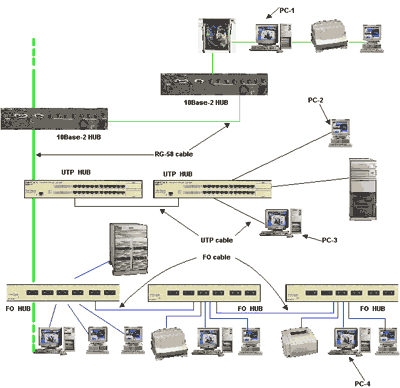

Рис. 3. Пример гибридной топологии с применением тонкого коаксиального, UTP и FO кабелей

Этот пример демонстрирует особенности, которые появляются при внедрении оптических технологий: применение FO кабельных систем позволяет увеличить длины кабельных сегментов (до 2000 м), возрастает безопасность (несанкционированное подключение к оптическому кабелю в реальной практике можно не рассматривать) и помехоустойчивость (FO кабели связи не восприимчивы к внешним электромагнитным излучениям и не излучают сами).

Рассматривая этот пример стоит понимать, что соединение разнотипных по передающим средам устройств осуществляется с помощью специальных конвертеров.

В данном случае к магистрали 10Base-2 подключены: концентратор класса 10Base-2 и FO концентратор (на практике подобное соединение возможно для подключения рабочих групп, находящихся в условиях наличия сильных помех).

Между РС-1 и РС-2 имеются четыре повторителя. В то же время, между РС-3 и РС-4 пять повторителей (10Base-2 Hub, 10Base-T Hub и три оптоволоконных). Эта конфигурация представляет собой исключение из правила "четырех повторителей": когда один или несколько оптоволоконных концентраторов применяются вместе с концентраторами "на меди", то на пути между двумя узлами допускается использовать пять повторителей.
