Задание 3. Дано: положение скважины В, вскрывшей картируемую плоскость на отметке 110 м, элементы залегания плоскости приведены в табл.1

Дано: положение скважины В, вскрывшей картируемую плоскость на отметке 110 м, элементы залегания плоскости приведены в табл.1, линейный масштаб – длина отрезка – 10 м.

Изобразить изолиниями с сечением 10 м плоскость Р.

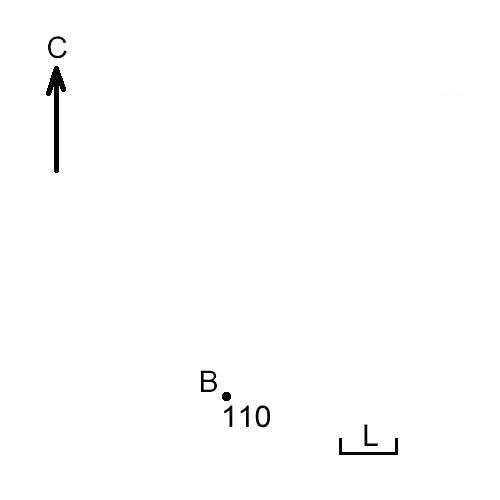

Рис. в.3. План местности к заданию 3

Таблица 1

Исходные данные для выполнения задания 3

Задание 4

Построить профиль топографической поверхности по линиям А-Б, В-Г, Д-Е, Ж-З, И-К, Л-М.

Рис. в.4. Топографическая карта к заданию 4

Профиль нарисовать схематически, масштаб горизонтальный и вертикальный 1:1000.

Тема 1. Ненарушенное залегание

Вопросы по теме

1. Что такое нарушения горных пород?

2. Что такое конволютная слоистость?

3. Что такое олистостром?

4. Что такое структуры уплотнения?

5. Какие структуры относятся к конседиментационным, а какие – к постседиментационным?

6. Каковы признаки ненарушенного залегания?

7. Что такое горизонтальная структура?

8. В каких геологических условиях встречаются горизонтально залегающие слои?

9. Бывает ли падение и простирание у горизонтально залегающих толщ?

10. Каковы признаки горизонтального залегания на геологической карте?

11. Какие признаки имеет горизонтальное залегание на материалах дистанционных съемок?

12. Можно ли построить структурную карту горизонтально залегающих толщ?

13. К какому геометрическому построению сводится изображение горизонтально залегающей геологической границы на геологической карте?

14. Какое положение геологического разреза будет наиболее информативным при построении геологического разреза горизонтально залегающих толщ?

15. Как соотносятся между собой при горизонтальном залегании истинная и видимая мощности слоев?

16. Может ли маломощный слой при горизонтальном залегании занимать обширные площади?

17. Что такое моноклиналь?

18. Как выглядят моноклинали на геологических картах?

19. Что такое пластовые треугольники?

20. Как выглядят моноклинали на структурных картах?

21. Как выглядят моноклинали на материалах дистанционных съемок?

22. Какую роль играет моноклинальное залегание для нефтегазовой геологии?
