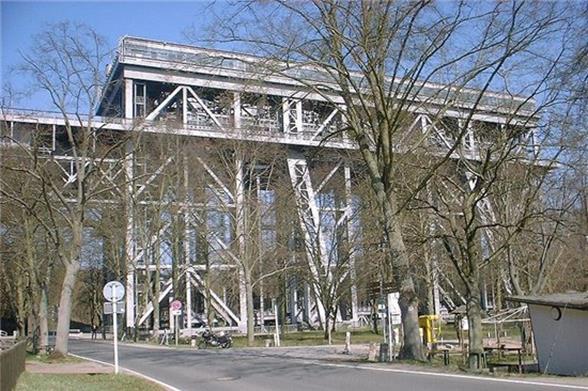

Судоподъёмник в поселке Нидерфинов

Судоподъемник на канале Одер- Гавель. Построен в 1934 году, напор 37,2 м, камера 85×12×2,5 м, вес камеры с водой 4200 тонн. Время подъема камеры – около 5 минут.

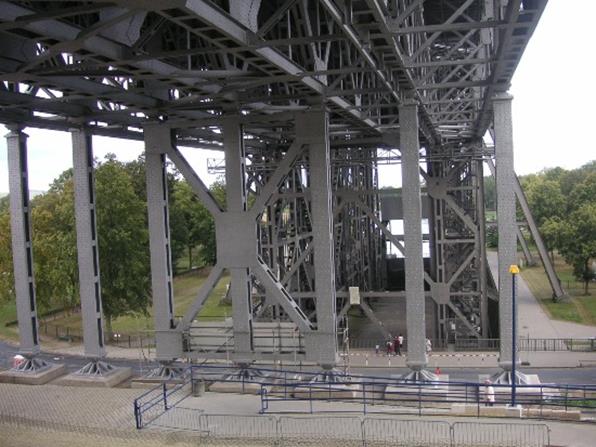

Судоподъёмник в поселке Нидерфинов

Судоподъёмник в поселке Нидерфинов

Старый судоподъёмник в Хенрихенбурге, открытка 1900 года

Двойной судоподъёмник Шарнебек, построен в 1974 году. Напор (высота подъема судов) – 38 м

	Судоподъёмник Шарнебек

Вертикальный поплавковый судоподъемник Ротензее

КАНАДА

В Канаде судоподъемники расположены на каналах Трент-Северн в провинции Онтарио:

· Киркфилдский подъёмный шлюз (англ. Kirkfield Lift Lock);

· Подъёмный шлюз в Питерборо (англ. Peterborough Lift Lock);

· Сухопутный эллинг в Биг Шут (англ. Big Chute Marine Railway);

· Сухопутный эллинг в Свифт Рапидс (англ. Swift Rapids Marine Railway).

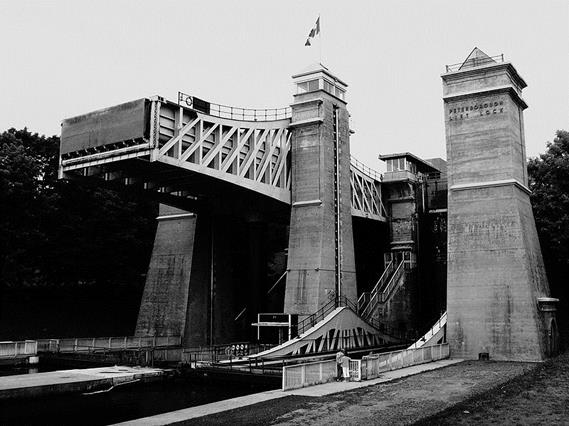

Парный вертикальный судоподъёмник в Питерборо

Судоподъемник в Питерборо

Железнодорожный судоподъемник в провинции Онтарио, Канада

КИТАЙ

· Судоподъёмник водохранилища Даньцзянкоу (Danjiangkou) в провинции Хубэй, способный поднимать суда водоизмещением до 450 тонн;

· Судоподъёмник ГЭС Geheyan в провинции Хубэй, способный поднимать суда водоизмещением до 300 тонн. Плотина запущена в эксплуатацию в 1994 году, однако из-за технических проблем судоподъёмник начал работать лишь спустя четыре года;

· Судоподъёмник водохранилища Луньтань (Longtan);

· Судоподъёмник Янтань (Yantan);

· Судоподъёмник гидроузла «Три ущелья», построен в 2010 году.

Общий вид гидроузла «Три ущелья» (модель)

Модель плотины гидроузла «Три ущелья» (справа судоподъемник)
