Усиление сжатых стоек

Эффективным средством усиления сжатых стальных стержней является применение предварительно напря­женных телескопических труб и элементов из других жестких профилей.

Сущность способа (рис. 11.1) заключается в том, что разгружающая предварительно напряженная стойка сор стоит из двух труб требуемого диаметра, причем внут­ренняя труба сжата, а наружная растянута. Достигает­ся это следующим образом: наружную трубу устанавли­вают в горизонтальное положение, с одного торца трубы приваривают фланец с центральным отверстием диа­метром 30...40 мм, с другого торца на расстоянии 2...3 м

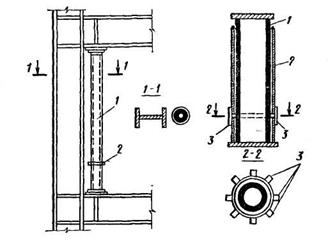

Рис. 11.1. Усиление предварительно напряженной стойкой:

1— предварительно напряженная стойка: 2 — сварной шов; 3 — накладки

строго по оси наружной трубы устанавливают внутрен­нюю трубу чуть меньшего диаметра, чтобы она могла с небольшим зазором входить в наружную. Затем газо­выми горелками производят нагрев наружной трубы до расчетного удлинения, вводят в нее внутреннюю трубу и обваривают по всему периметру свободного торца. Сокращаясь при остывании, наружная труба обжимает внутреннюю. В таком виде предварительно напряжен­ный элемент устанавливают рядом с усиливаемой стой­кой и плотно подклинивают под разгружаемую конст­рукцию. Затем двумя газовыми горелками наружную трубу разрезают в нижней части по окружности, осво­бождая таким образом усилие предварительного напряжения во внутренней трубе. Удлиняясь, она разгружает рядом стоящую стойку. После этого наружная труба в сечении разрезки заваривается и в состоянии воспри­нять часть добавочной нагрузки на колонну (стойку) после усиления. Этот способ может применяться также при усилении внецентренно сжатых элементов.

Эффективным способом увеличения жесткости кар­касов промышленных зданий является устройство пред­варительно напряженных тяжей и оттяжек. Однако от­тяжки требуют массивных анкерных устройств, увеличе­ния площади застройки, а также они увеличивают сжи­мающие усилия в колоннах. Более эффективны тяжи, которые крепятся к соседним устойчивым зданиям. На­тяжение таких затяжек осуществляют механическим, электротермическим или комбинированным способом, а контроль эффективности усиления — по уменьшению смещений верхних узлов каркаса при горизонтальных нагрузках.

Повышения жесткости продольных и поперечных рам возможно добиться установкой крестовых диагональ­ных жестких связей, а когда это невозможно, — жест­ких распорок (ригелей) в сочетании с диагональными раскосами.

Эффективный способ увеличения прочности и жест­кости металлических ригелей — подведение под них про­катных или сварных балок с приваркой под нагрузкой в нагретом состоянии. При ограниченных габаритах по­мещений усиливающую балку устанавливают сверху, вскрывают пол и приваривают ее к верхней полке уси­ливаемого ригеля в предварительно напряженном со­стоянии. Усиливающие балки в первом и во втором слу­чаях заводят и жестко закрепляют в узлах рамы.

Повышения несущей способности стропильных балок и ригелей перекрытия возможно добиться устройством сплошного железобетонного настила, жестко связанно­го с верхним поясом балки. В этом случае жесткость ри­геля существенно повышается, и его можно рассматри­вать как тавровую железобетонную балку с жесткой арматурой.

Наиболее часто требуют усиления сжатые стальные элементы. Традиционным способом их усиления являет­ся увеличение сечения приваркой полос, уголков и дру­гих элементов без предварительного напряжения. Однако такой способ усиления обладает существенным недостатком: элементы усиления поздно включаются в ра­боту, приварка этих элементов вызывает в сжатых стойках дополнительные деформации, что снижает эф­фективность усиления. Поэтому традиционные способы усиления применяют, если временная нагрузка на стой­ки составляет не менее 40 % от постоянной и во время выполнения работ по усилению она отсутствует.

Усиление стальных стоек ненапряженными элемен­тами осуществляют увеличением их сечения и уменьшением их свободной длины, при этом следует стремиться к максимальному увеличению радиусов инерции сечения (рис. 11.2). При выполнении усиления нагрузка на стой­ке не должна превышать 60...60 % расчетной.

Рис. 11.2. Схемы усиления стоек ненапряженными элементами

При небольшой гибкости усиливаемого элемента не­обходимо уменьшать эксцентриситет от смещения, а при гибкости λ>80 — увеличивать его устойчивость.

Присоединение элементов усиления осуществляют в основном сваркой. Сварочный прогиб для элементов, которые усиливаются под нагрузкой, является нагру­жающим фактором, поэтому сначала усиливаемый эле­мент приваривают точечной сваркой, а затем наклады­вают основной шов. При этом предпочтение следует отдавать шпоночным (прерывистым) швам, которые уменьшают деформации элементов, сокращают сроки сварочных работ и уменьшают массу наплавленного ме­талла.
