Общие сведения

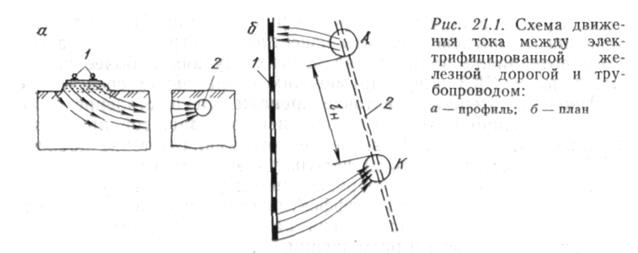

Блуждающими токами называют постоянные токи, которые стекают с какоголибо проводника, проходят в грунте до встречи с трубопроводом (или другим металлическим протяженным сооружением), входят в него и, пройдя по нему некоторое расстояние, выходят в грунт и возвращаются в исходный проводник. Из этого описания видно, что грунт и трубопровод явля-ются своеобразным шунтирующим элементом, уменьшающим сопротивление в цепи тока на какомто участке электропроводника. Схема такого процесса изображена на рис. 21.1. Трубопровод 2 проходит вблизи электрифицированной железной дороги 1. Допустим, что на каком-то участке в трубопроводе имеются повреждения изоляции; ток, стекающий с рельсов в грунт, попадает по нему в трубопровод (зона К). Эта зона является катодом. Далее ток проходит по участку трубопро-вода, который имеет хорошее защитное покрытие /_н. Этот участок называют нейтральным, так как вредного корродирующего действия ток на трубопровод не оказывает. Дойдя до места нарушения сплошности изоляции (зона А), ток выходит в груит и по нему возвращается в рельсы. Зона А является анодом и поэтому подвергается интенсивному электрохимическому коррозионному разрушению. Если не предусмотреть своевременно защитные меры, то в зоне А трубы будут довольно быстро разрушены. Блуждающие токи опасны тем, что они могут возникать от источника, который иногда находится на очень большом расстоянии от трубопровода, например 10 и даже 20 км. Наибольшую опасность представляет постоянный ток, но и переменный также вызывает электрохимическую коррозию, хотя и значительно менее интенсивную, чем постоянный. Последнее объясняется тем, что знакопеременность тока обусловливает диффузионное ограничение скорости периодически меняющихся электродных реакций (попеременно катод — анод — катод и т. д.)-

Прежде чем решать вопрос о защите трубопровода от коррозии блуждающими токами, необходимо установить их наличие в районе предполагаемого строительства.

ГОСТ 9.015—74 рекомендует два метода определения блуждающих токов: 1) по результатам измерения разности потенциалов между уже проложенными протяженными металлическими сооружениями и грунтом и 2) по результатам измерения разности потенциалов между двумя точками земли через каждые 1000 м вдоль трассы будущего трубопровода по двум взаимно перпендикулярным направлениям при расстоянии между электродами в 100 м.

Измерения должны выполняться высокоомными вольтметрами с внутренним сопротивлением не менес 20000 Ом на 1 В. Контакт с грунтом должен осуществляться неполяризующимися электродами, а измерение проводится в течение 15 мин через каждые 10—15 с. Если измеряемая разность потенциалов изменяется по значению или знаку, то это указывает на наличие блуждающих токов.
