Представление результатов. Этом вы будете держать нажатой клавишу Ctrl, текст бу%

этом вы будете держать нажатой клавишу Ctrl, текст бу%

дет пропорционально уменьшаться. Не важно, если вы%

бранное окно выходит за пределы страницы карты, т.к.

этого не будет видно, когда блок текста не выбран.

Добавление картографических элементов

Теперь вы включили в карту все данные, которые вы хотите

представить Городскому совету. Далее нужно добавить кар%

тографические элементы, повышающие информативность и

привлекательность карты.

Вы добавите следующие элементы:

• Рамку экстента, показывающую положение исследуемой

области в обзорном фрейме данных City Overview

• Легенды карт

• Масштабные линейки

• Стрелку севера

• Заголовок карты

• Логотип города

• Справочную информацию по картам

• Графические рамки для оформления заголовка и страни%

цы карты

Добавьте рамку экстента к обзорной карте

Вы добавите во фрейм данных City Overview рамку экстен%

та исследуемой области, показывающую расположение при%

годных участков относительно остальной части города. Рам%

ки экстента показывают размер, форму, положение одного

фрейма данных в другом.

Сначала вам нужно выбрать фрейм данных City Overview.

1. Щелкните на кнопке Выбрать элементы.

2. Щелкните на фрейме данных City Overview, чтобы вы%

брать его.

3. Щелкните правой кнопкой на фрейме данных и нажмите

Свойства.

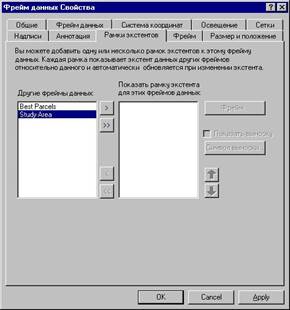

Появляется диалоговое окно Свойства фрейма данных.

4. Откройте закладку Рамки экстентов.

Вы покажете положение фрейма исследуемой области.

5. Щелкните на Study Area в списке Другие фреймы дан%

ных.

6. Нажмите на стрелку вправо, чтобы переместить Study Area

в список в правом окне.

ArcMap позволяет выбрать символ границы экстента, но уста%

новленная по умолчанию черная линия вполне подойдет. Если

хотите изменить символ, нажмите на кнопку Фрейм, чтобы

открыть окно Свойства рамки.

7. Нажмите OK в окне Свойства фрейма данных.
