Представление результатов. 6. Нажмите кнопку проверить, чтобы убедиться, что вве%

6. Нажмите кнопку Проверить, чтобы убедиться, что вве%

денное выражение корректно.

Появляется окно Образец надписи, которое сообщает, что

выражение корректно. В нем также находится образец

того, как будет выглядеть надпись. Обратите внимание,

что значение в окне образца не совпадает с реальным зна%

чением для участка. Если после проверки вы получите

сообщение об ошибке, просмотрите выражение, измени%

те его и еще раз проверьте.

7. Нажмите OK, чтобы закрыть окно Образца надписи, и

OK, чтобы закрыть окно Свойств выражения.

Теперь вы определили надпись. Далее надо указать, как над%

пись должна выглядеть.

Измените свойства надписи и отобразите ее

1. Нажмите кнопку Символ в закладке Надписи.

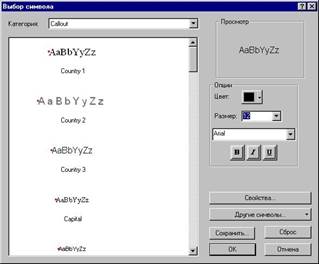

Появляется диалоговое окно Выбор символа.

2. Нажмите на стрелку вниз у поля Размер и укажите 12 %

размер текста надписи будет 12%точек.

Теперь надпись достаточно велика, но она отображается по%

верх диагональной штриховки, и ее трудно разобрать. Вы

добавите вокруг текста маску, чтобы он отображался на фоне

сплошной заливки.

3. Нажмите кнопку Свойства.

3₃

7. Нажмите кнопку Символ, чтобы открыть диалоговое окно

Выбор символа для маски.

8. Щелкните на стрелке вниз в окне Цвет заполнения и ука%

жите Gray 10%.

Появляется диалоговое окно Редактор, позволяющее ре%

дактировать свойства текста. Вы видите, что размер ра%

вен 12, как вы только что задали.

4. Откройте закладку Маска.

5. Включите опцию Гало на панели Стиль.

Панель Просмотр показывает, как будет выглядеть текст. Вы

хотите расширить маску, чтобы закрыть штриховку на аль%

тернативном участке.

6. Нажмите на стрелку вверх в окошке Размер и увеличьте

ширину маски до 4 точек.

Вы также сделаете маску очень светлой, чтобы текст был

ясно виден.

9. Нажмите OK, чтобы закрыть окно Выбора символа.

Маска на панели просмотра будет светло%серого цвета.
