Интерфейс Report Browser

Для генерации отчетов в ERwin имеется эффективный и простой в использовании инструмент - Report Browser. Он позволяет выполнять предопределенные отчеты (объединенные по типам), сохранять результаты их выполнения, создавать собственные отчеты, печатать и экспортировать их в распространенные форматы. Каждый отчет может быть настроен индивидуально, данные в нем могут быть отсортированы и отфильтрованы.

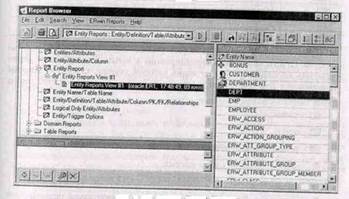

Диалог Report Browser вызывается кнопкой в панели инструментов ERwin. Его внешний вид показан на рис. 120.

Рис. 120. Диалог Report Browser

Диалог Report Browser имеет собственное меню и панель инструментов. Назначение кнопок панели инструментов показано в табл. 7.

Таблица 7. Кнопки панети инструментов Report browser

Кнопки Назначение кнопки

Создание нового отчета или папки

Печать отчета

Просмотр результата выполнения отчета

Выполнение отчета

Фиксация изменений (для редактируемого отчета)

Поиск элементов отчета: задание условий поиска, поиск следующей строки и поиск другого отчета, соответствующего строке

Включение и выключение дерева отчетов

Показать список выполненных отчетов в хронологическом порядке

Перейти к предыдущему отчету (при создании нового отчета на основе строки существующего)

Выбор колонок и сортировка выполненного отчета

Ассоциирование строки отчета с иконкой

Сохранение выполненного отчета в виде представления

В верхней левой части диалога расположено окно, отображающее дерево отчетов. Отчеты могут быть сгруппированы в папки. Каждый отчет может включать несколько результирующих наборов данных, каждое из которых генерируется при очередном выполнении отчета. Каждый элемент дерева помечен иконкой:

- папка;

- отчет;

- редактируемый отчет;

- результирующий набор данных;

- представление.

По умолчанию Report Browser содержит предварительно определенные отчеты, позволяющие наглядно представить информацию об основных объектах модели данных - как логической, так и физической. Для выполнения отчета достаточно дважды щелкнуть по нему в дереве отчетов или щелкнуть по соответствующей кнопке на панели инструментов. Результат выполнения отчета будет отображен в правом окне диалога Report Browser.

Иконка результирующего набора будет также добавлена в дерево отчетов.

В левом нижнем окне Report Browser отображается комментарий к отчету (вносится в диалоге ERwin Report Editor, см. ниже).

В нижней части диалога содержится дополнительная панель инструментов для управления деревом отчетов (табл. 8).

Таблица 8. Кнопки нижней панели инструментов Report Browser

Кнопка Назначение кнопки

Редактировать выделенный отчет

Удалить отчет

Показать только верхний уровень дерева

Сделать выбранную папку корнем дерева (показать только выбранную ветку дерева)

Сделать корнем дерева родительскую папку (по отношению к выбранной)
