Составление технологической схемы потока

Составлению технологической схемы потока предшествует разработка сменного (почасового) графика работы машин, задачей которого является обеспечение технологического и организационного взаимодействия машин.

После разработки почасового графика приступают к составлению схемы потока.

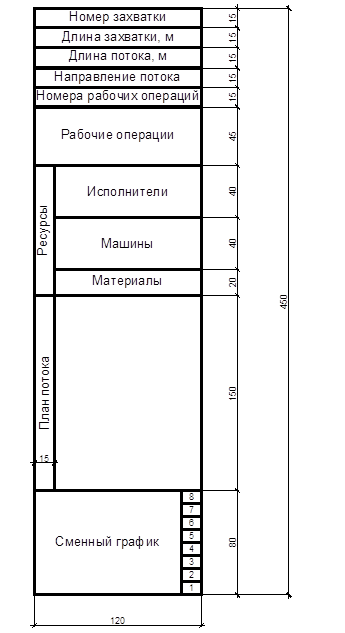

Для обеспечения полноты технологической схемы и правильности ее изображения необходимо соблюдать установленную форму. В таблице 6.1 приведен образец «шапки» технологической схемы.

Размеры назначаются исходя из принятой организации работ с возможностью размещения внизу листа стандартного штампа.

Рисунок 6.1 - Технологическая схема производства работ

Схема потока составляется в соответствии с принятой в технологической карте последовательностью производства работ. При составлении необходимо придерживаться следующих требований:

Графа 1 – приводится нумерация захватки по порядку.

Графа 2 – на каждой захватке указывается ее длина в метрах.

Графа 3 – сумма всех захваток формирует общую протяженность потока в метрах.

Графа 4 – стрелкой указывается направление движения потока (обычно показывается справа налево), влияет на расположение линий на почасовом графике.

Графа 5 – на каждой захватке приводится нумерация рабочих процессов, выполняемых на этой захватке.

Графа 6 – приводится полное наименование рабочих процессов.

Графа 7 – приводятся необходимые для выполнения работ на каждой захватке ресурсы.

Для исполнителей указывается профессия, разряд и общее количество человек.

Машины должны быть точно названы с указанием марки и инвентарного номера, в скобках приводится коэффициент использования машины на данной захватке. Если машина недостаточно загружена на данной захватке, следует предусмотреть ее использование на ближайшей захватке с учетом времени, необходимого для перемещения машин с одной захватки на другую. В этом случае коэффициент использования указывают в круглых скобках. При использовании машины только на одной захватке ее коэффициент указывают в квадратных скобках.

Машины и исполнители приводятся для каждой операции отдельно под тем же порядковым номером, что и у самой операции.

Потребность в материалах указывается на тех захватках, на которые они подвозятся. Количество ресурсов должно соответствовать длине захватки.

Графа 8 – в начале этой графы необходимо дать поперечный профиль земляного полотна с указанием размеров слоев (толщина и ширина). Все размеры на плане показывают с точностью до одной десятой.

Все машины на плане потока должны быть расположены в технологической последовательности. Необходимо указать проходы каждой машины, расстояние между проходами, ширину полосы, обрабатываемую каждой машиной, ширину перекрытия предыдущего прохода, номера проходов. Развороты машин и переходы на соседний проход должны осуществляться за пределами текущей захватки. Это обеспечивает полную обработку всей протяженности данной захватки. Если по технологическим условиям недопустим проезд по соседней захватке, должны быть предусмотрены съезды с земляного полотна для разворота машины в пределах временной полосы отвода. Съезды необходимы также для подхода транспортных средств, подвозящих грунт, если отсыпка производится методом «от себя».

Масштаб для изображения рабочей зоны и применяемых машин должен быть стандартным и обеспечивать размещение схемы на листе.

На всех машинах указываются их инвентарные номера.

Графа 9 – здесь приводится почасовой график работы машин на каждой захватке. На почасовом графике точно отмечают начало и окончание работы машин при выполнении технологических операций. График позволяет следить за перемещением машин с одной захватки на другую, быстро определять технологические ошибки. На линии, изображающей работу машины, указывается ее марка и инвентарный номер.

При построении графика необходимо обращать внимание на временную последовательность видов работ с тем, чтобы каждая предыдущая операция сменялась последующей. При этом допускается их совмещение, если это возможно с точки зрения технологии производства работ и схем работы машин. Количество захваток должно быть минимальным, однако необходимо учитывать требуемый для всех машин фронт работ, а также свободу маневра и передвижения. На каждой линии почасового графика, указывается порядковый номер операции и инвентарный номер машины.
