Расчет на прочность сосуда

Расчет на прочность колонны деметанизации проведен в программе Passat 1.02. Результаты расчета приведены в приложении 2.

Графическая часть

3.1 Чертёж принципиальной схемы секции низкотемпературной ректификации (формат А3).

3.2 Чертеж колонны (формат А4).

3.3Чертёж элемента колонны – ситчатая тарелка с несколькими переливними перегородками (формат А4).

Выводы

1. Рассчитаны геометрические размеры и основные параметры работы колонны-деметанизатора производительностью по сырью 151446 кг/ч. Показано, что для обеспечения остаточного содержания метана в кубовом остатке и ацетилена в дистилляте по 0,01 мол. % необходима колонна с 17 ситчатыми тарелками высотой 14 м с диаметром верхней части 2,0 м; нижней части – 3,2 м.

2. Определен тепловой режим работы колонны. Температура верха – минус 115,8^оС, секции питания – минус 59,0^оС, куба – минус 34,1^оС. Тепловая нагрузка на кипятильник составила 23,77 МДж/ч на конденсатор 3,31 МДж/ч;

3. Рассчитано гидравлическое сопротивление колонны – 7399,26 Па.

4. Выбран материал для изготовления корпуса колонны – сталь 10Г2С1-3 и контактных устройств – сталь 08Х13. Показано, что для обеспечения требуемой прочности корпуса необходима толщина обечайки 30 мм.

Список литературы

1. Чуракаев А.М. Переработка нефтяных газов – М.: Недра, 1983. – 279 с.

2. Бородин А.В. Совершенствование производства углеводородного сырья для нефтегазохимических производств / А.В. Бородин, В.А. Васильев, М.Ю. Карисалов, Э.М. Мовсумзаде // Нефтепереработка и нефтехимия – 2007. – №10. – С. 26–28

3. Берлин М.А., Гореченков В.Г., Волков Н.П. Переработка нефтяных и природных газов – М.: Химия, 1981. – 472 с.

4. Переработка и использование газа: Учебник. – М.: Гостоптехиздат, 1962. – 219 с.

5. Гуревич И.Л. Технология переработки нефти и газа: 3–е изд., пер. и доп. / под.
ред. А.Г. Сарданашвили, А.И. Скобло – М.: Химия, 1972. – 360 с.

6. Берлин М.А., В.Д. Коробко Основное технологическое оборудование зарубежных газоперерабатывающих заводов – М.: Химия, 1977. – 248с.

7. Технология переработки нефти: в 2 ч. – Ч.1. Первичная переработка нефти / под ред. О.Ф. Глаголевой, В.М. Капустина. – М.: Химия, КолосС, 2005. – 400 с.

8. Чуракаев А.М. Газоперерабатывающие заводы – М.: Химия, 1971. – 236 с.

9. Пат. 798443 РФ, МКП F25J3/00. Способ разделения природных и нефтяных газов / Беньяминович О.А., Барсук С.Д., Бажанова Т.А., Загребина В.И., Блинов В.В., Андреев И.Л., Колюшенко К.А., Сломов В.А.

10. Аджиев А.Ю. Анализ работы колонного оборудования переработки газа и определение оптимального межтарельчатого расстояния / А.Ю. Аджиев,
А.В. Литвиненко, С.И. Бойко, Т.В. Андреевская, Е.Н. Константинов, С.Н. Прусаченко // Нефтепромысловое дело 2009. – С 43-45.

11. Пат. 189877 РФ, МКП F25J. Способ разделения газовых смесей низкотемпературной ректификацией / Гридкин И.Д., Афанасьев Н.А., Мокин А.А., Ольховик В.Н., Рузин А.В., Соломатин П.Д., Трошина С.А. и др.

12. Пат. 1011966 РФ, МКП F25J/04. Способ регулирования процесса разделения газов / Зотов В.И., Машанов А.М., Сохнев А.И., Файнштейн В.И.

13. Бекиров Т.М. Технология обработки газа и конденсата – М.: Химия, 1987, -
С. 479-493

14. Пат.2056019 РФ,F25J3/08.Способ деметанизации газовых смесей/Синельников Д.П.

15. Патент РФ 32583, 7 МПК F25J 3/00, опубл. 20.09.2003 в бюл. 26

16. Патент SU 703735, Способ низкотемпературного разделения углеводородных газов/ Кафаров В. В.Берлин М. А.Кузнечиков В.А. Фридт А.И. Костантинов Е. Н.

17. P. US 3444696 A, Demethanization employing different temperature level refrigerants/ Ray L Geddes, John K Jacobs

18. Кузнецов А.А., Судаков Е.Н. Расчеты основных процессов и аппаратов переработки углеводородных газов: Справочное пособие. – М.: Химия, 1983. – 224 с.

19. Багатуров С.А. Основы теории перегонки и ректификации. – М.: Химия, 1974. – 439 с.

20. Варгафтик Н.Б. Справочник по теплофизическим свойствам газов и жидкостей:
2-е изд., пер. и доп. - М.: Наука, 1972. - 720 с.

21. Клименко А.П. Получение этилена из нефти и газа. – М.: Гостоптехиздат, 1962. – 236 с.

22. Сарданашвили А.Г, Львова А.И. Примеры и задачи по технологии переработки нефти и газа. – 2-е изд., пер. и доп. – М., Химия, 1980. – 256 с.

23. Рид Р., Шервуд Т. Свойства газов и жидкостей. Определение и корреляция. –
Л.: Химия, 1971. – 704 с.

24. Расчеты основных процессов и аппаратов нефтепереработки. Справочник /
Г.Г. Рабинович, П.М. Рябых, П.А. Хохряков и др.; Под ред. Е. Н. Судакова. –
3-е изд., пер. и доп. - М.: Химия, 1979. – 568 с.

25. ГОСТ Р 53684-2009 Аппараты колонные. Технические требования.

26. АТК 26-02-1-89 Тарелки ситчатые для аппаратов колонного типа. Параметры. Конструкция и основные размеры.

Приложение 1

Свойства компонентов сырья

Приложение 2

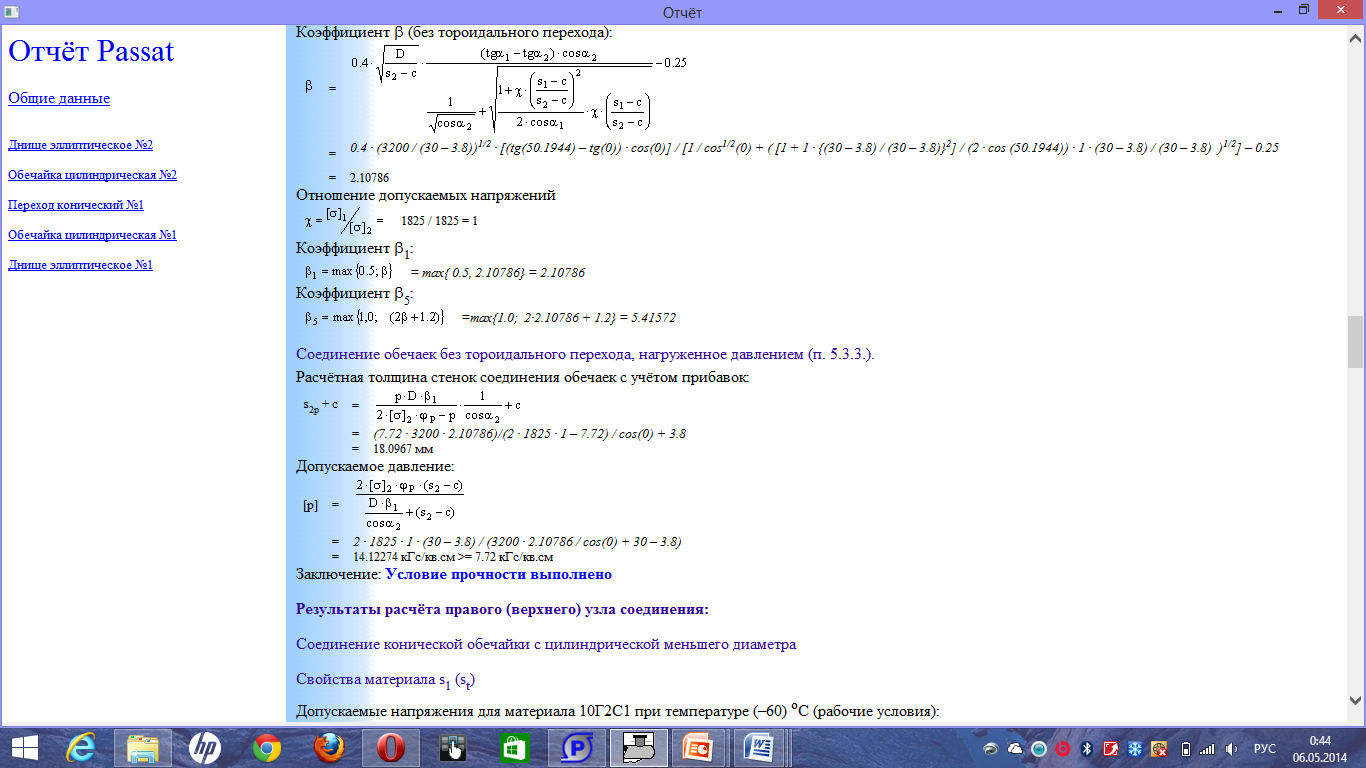

Расчет на прочность в ПП Passat 1.02
