Вольтметр

Вольтметр – это электроизмерительный прибор напряжения сети, дающий показания в вольтах, киловольтах, милливольтах и микровольтах.

Вольтметры делятся на аналоговые (стрелочные) и цифровые. Последние имеют повышенную точность по сравнению с аналоговыми.

Важнейшим элементом вольтметра, в значительной мере определяющим метрологические характеристики прибора, является преобразователь.

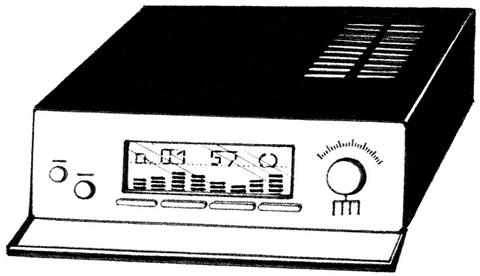

Вольтметр.

Выходное напряжение преобразователя может быть пропорционально амплитудному, средневыпрямленному или эффективному значениям входного напряжения.

Характер этой зависимости определяет, какое входное напряжение (амплитудное, средневыпрямленное или эффективное) измеряет вольтметр.

В аналоговых вольтметрах измерение напряжения производится по шкале магнитоэлектрического прибора. Погрешность аналоговых вольтметров составляет 1—3%.

Цифровые вольтметры постоянного напряжения работают как по структурной схеме прямого действия, так и по схеме уравновешивания (сравнения измеряемого напряжения с образцовым). При измерении по схеме уравновешивания измеряемое напряжение автоматически сравнивают с дискретно изменяющимся высокостабильным образцовым напряжением.

Цифровые вольтметры прямого преобразования характеризуются основной погрешностью от 0,1 до 1%. Погрешность вольтметров уравновешивающего преобразования может достигать 0,01—0,05% измеряемой величины. Вольтметры бывают магнитоэлектрическими, электромагнитными, электродинамическими, тепловыми, индукционными, детекторными, термоэлектрическими, электронными и электростатическими. Из данных систем магнитоэлектрические измеряют постоянный ток, индукционные – переменный ток, а остальные как постоянный, так и переменный ток. Измеряемое напряжение определяется как произведение силы тока и сопротивления прибора.

Для расширения предела измерения вольтметра изменяются вспомогательные части. Например, добавляются сопротивление, трансформаторы напряжения или измерительные конденсаторы.
