Противоток

Прямоток

где - разность температур теплоносителей на входе в теплообменник,

- разность температур теплоносителей на выходе из теплообменника.

4.33 > 2, то

Противоток

где - разность температур теплоносителей на входе греющего и на выходе нагреваемого;

- разность температур теплоносителей на входе нагреваемого и на выходе греющего.

0,38 < 2, то

1.4 Коэффициент теплоотдачи k, Вт/(м²∙К), определяется по формуле:

где

- коэффициент теплоотдачи от греющего теплоносителя к поверхности внутренней трубы, Вт/(м²∙К);

- коэффициент теплоотдачи от поверхности внутренней трубы к нагреваемому теплоносителю, Вт/(м²∙К);

- толщина стенки труб, м;

- коэффициент теплопроводности материала стенки труб, для стали =50 Вт/(м²∙К).

1.5 Площадь поверхности нагрева F, м², определяется по формуле:

Прямоток (движение теплоносителей в одну сторону)

м²

Противоток (движение теплоносителей навстречу друг другу)

м²

2. Графики изменения температуры теплоносителей и схема теплообменника:

а)

б)

в) г)

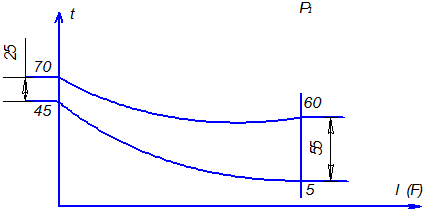

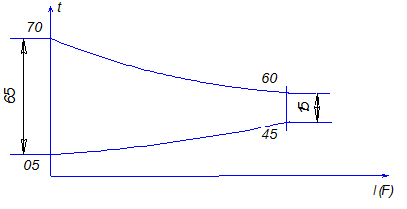

а, г – прямоточная схема, б, в – противоточная схема

3. Вывод: поверхность нагрева при противотоке меньше, чем при прямотоке (107,26 < 125,74), так как средняя температура при противотоке больше, чем при прямотоке (40 > 34,12).
