Определение номенклатуры топографической карты

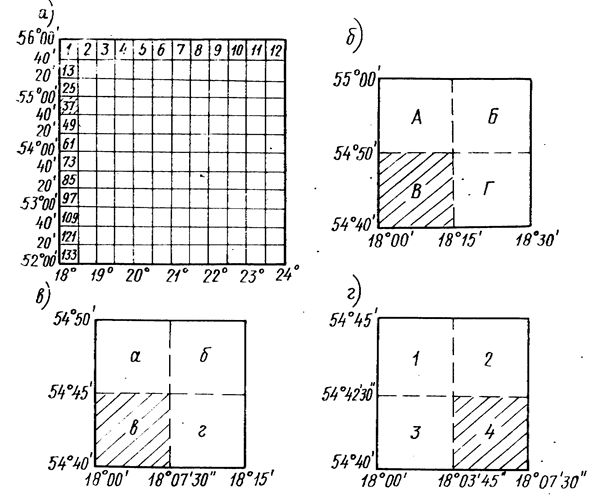

Подготовка к проектным работам обычно начинается с подбора топографических карт для района будущего строительства. По мелкомасштабной карте определяются географические координаты центральной точки объекта стройки и, исходя из рассмотренной схемы разграфки, устанавливается номенклатура листа (или листов) карты определенного масштаба. Допустим, требуется установить номенклатуру листа карты масштаба 1:10 000, на котором расположена точка М с координатами Составим схему этого листа (произвольных размеров) в соответствии с координатами его рамок и разделим средними меридианом и параллелью на четыре части (рис. 51, б). Обозначим каждую часть прописными буквами русского алфавита и найдем координаты средних линий. Точка с заданными координатами, согласно составленной схеме, находится в пределах листа карты масштаба 1:50 000, обозначаемого буквой B; номенклатура этого листа N -34-37- B. Затем последовательно вычертим схемы листов карты масштаба 1:25 000 (рис. 51, в) и искомой карты масштаба 1:10 000 (рис. 51, г), по которым определим номенклатуры N -34-37- B - в и N -34-37- В-в- 4.
Рис. 51
Упражнение. Определите номенклатуру листов карт масштабов 1:100 000 и 1:2000, на которых расположена одна из точек, заданных географическими координатами: j = 44°21¢; j = 53°02¢; j = 54°41¢; j = 61°31¢; l = 110°01¢; l = 31°23¢; l = 18°04¢;l = 76°51¢.
Сведения, приведенные в данном пособии, являются дополнением к основным темам изучаемым на лекциях. Они позволяют студентам получить практические навыки в решении конкретных инженерных задач по планам и картам.
|
