Определение конечной (стабилизированной) осадки фундамента мелкого заложения методом послойного суммирования. Осадка ленточного фундамента под наружные стены (1,2,3)





а) вычисление ординат эпюры природного давления

При планировке срезкой эпюра природного давления на отметке DL принимается равной нулю.

— на границе I и II слоев: ;

— на отметке заложения подошвы фундамента: ;

— на границе II и III слоев: ;

— на границе III и IV слоев: ;

— на границе IV и V слоев: ,

с учётом давления воды : ;

— на границе подошвы V слоя: ,

б) вычитание ординат вспомогательной эпюры

20,21 39,92 54,84 68,66 95,03 161,33 281,7
    10,97 13,73 19,01 32,27 56,34

в) вычисление ординат эпюры дополнительного давления

Вычислим верхнюю ординату эпюры непосредственно под подошвой фундамента при :

Другие ординаты вычисляются по формуле: для различных глубин откладываемых от подошвы фундамента. Коэффициенты берутся по величине отношения длины фундамента к ширине фундамента , то есть - ленточный фундамент и отношения . Вычисления приведены в табличной форме:



ξ= 2 z / b z=ξb/2 α σzp,кПа h 0.2σzg,кПа Наименование
      176,93     Суглинок полутвердый
0,4 0,28 0,977 172,86 0,28
0,8 0,56 0,881 155,88 0,28
1,16 0,81 0,768 135,88 0,25 10,97
1,2 0,84 0,755 133,58 0,03 10,97 Суглинок мягкопластичный
1,6 1,12 0,642 113,59 0,28
  1,4 0,55 97,31 0,28
2,4 1,68 0,477 84,40 0,28
2,8 1,96 0,42 74,31 0,28
3,2 2,24 0,374 66,17 0,28
3,6 2,52 0,337 59,63 0,28
  2,8 0,306 54,14 0,28
4,4 3,08 0,28 49,54 0,28
4,8 3,36 0,258 45,65 0,28
5,01 3,51 0,248 43,88 0,15 13,73
5,2 3,64 0,239 42,29 0,13 13,73 Песок мелкий, плотный, насыщенный водой
5,6 3,92 0,223 39,46 0,28
  4,2 0,208 36,80 0,28
6,4 4,48 0,196 34,68 0,28
6,8 4,76 0,185 32,73 0,28
7,2 5,04 0,175 30,96 0,28
7,6 5,32 0,166 29,37 0,28
  5,6 0,158 27,95 0,28
8,4 5,88 0,15 26,54 0,28
8,8 6,16 0,143 25,30 0,28
9,2 6,44 0,137 24,24 0,28
9,6 6,72 0,132 23,35 0,28
    0,126 22,29 0,28
10,4 7,28 0,122 21,59 0,28
10,63 7,44 0,119 21,05 0,16 19,01..32,27



— на глубине - .

г) вычисление деформационных характеристик слоёв грунта основания

После вычисления ординат и построения эпюр природного σzp, 0,2σzg и дополнительного σzp давлений появилась возможность увидеть, каким было в середине каждого (i-го) грунтового слоя давление σ zg,i от собственного веса вышележащей толщи грунтов в природном состоянии и каким стало полное давление σzполное= σzg+ σzp, когда к природному давлению добавилось давление σzp от построенного сооружения. Это позволяет получить интервал изменения

напряжения Δ σ zpi= σzполное- σzg, и соответствующий ему интервал

изменения коэффициентов пористости e по компрессионной кривой или осадки s по графику испытаний штампом, которые необходимы для расчета деформационных характеристик грунта m0, m v, Е. По результатам компрессионных и штамповых испытаний строятся соответствующие графики, которые используются при определении деформационных характеристик.

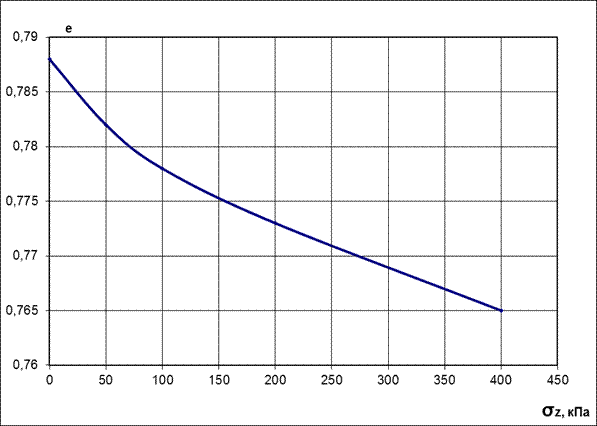

Компрессионные испытания грунта отобранного на глубине 2,5 м. - слой " Суглинок полутвердый ".

; , где

- коэффициент сжимаемости

- коэффициент относительной сжимаемости

е - коэффициент пористости

- вертикальные напряжения

- коэффициент, учитывающий отсутствие поперечного расширения грунта:

для песков и супесей = 0,74; для суглинков = 0,62; для глин = 0,40

Е - модуль общей (линейной) деформации





Компрессионные испытания грунта отобранного на глубине 12 м. - слой

" Глина полутвердая ".

; , где

- коэффициент сжимаемости

- коэффициент относительной сжимаемости

е - коэффициент пористости

- вертикальные напряжения

- коэффициент, учитывающий отсутствие поперечного расширения грунта:

для песков и супесей = 0,74; для суглинков = 0,62; для глин = 0,40

Е - модуль общей (линейной) деформации













Штамповые испытания грунта отобранного на глубине 5 м. штампом d=27,7см - слой " Суглинок мягкопластичный ".



S1= 1,2мм S2= 2,6 мм



;, где

d - диаметр штампа

S - осадка

- безразмерный коэффициент = 0,78

- вертикальные напряжения

- коэффициент Пуассона:

для глин и суглинков тв. и полутв. = 0,15;

для глин и суглинков тугопластичных = 0,22;

для глин и суглинков пластич. и текучепластич.= 0,4;

для глин и суглинков текучих = 0,5

для супесей = 0,15-0,3;

песков= 0,25;

Е - модуль общей (линейной) деформации



Штамповые испытания грунта отобранного на глубине 8 м. штампом d=27,7см - слой " Песок мелкий, плотный, насыщенный водой ".



S1= 1,01мм S2= 1,36 мм



;, где

d - диаметр штампа

S - осадка

- безразмерный коэффициент = 0,78

- вертикальные напряжения

- коэффициент Пуассона:

для глин и суглинков тв. и полутв. = 0,15;

для глин и суглинков тугопластичных = 0,22;

для глин и суглинков пластич. и текучепластич.= 0,4;

для глин и суглинков текучих = 0,5

для супесей = 0,15-0,3;

песков= 0,25;

Е - модуль общей (линейной) деформации





д) вычисление осадок.

Осадка в каждом грунтовом слое складывается из осадок входящих в него элементарных слоев, полных и не полных.

, где

- коэффициент, учитывающий отсутствие поперечного расширения грунта основания;

- модуль общей (линейной) деформации.

Вычисление осадок сведено в таблицу:





ξ= 2 z / b z=ξb/2 α σzp,кПа h 0.2σzg,кПа E0,кПа Наименование S,см
      176,93       II Суглинок полутвердый
0,4 0,28 0,977 172,86 0,28   0,21073
0,8 0,56 0,881 155,88 0,28   0,19804
1,16 0,81 0,768 135,88 0,25 10,97   0,15694 0,56571
1,2 0,84 0,755 133,58 0,03 10,97   III Суглинок мягкопластичный 0,02151
1,6 1,12 0,642 113,59 0,28     0,18413
  1,4 0,55 97,31 0,28   0,15711
2,4 1,68 0,477 84,40 0,28   0,13536
2,8 1,96 0,42 74,31 0,28   0,11823
3,2 2,24 0,374 66,17 0,28   0,10465
3,6 2,52 0,337 59,63 0,28   0,09371
  2,8 0,306 54,14 0,28   0,08475
4,4 3,08 0,28 49,54 0,28   0,07724
4,8 3,36 0,258 45,65 0,28   0,07091
5,01 3,51 0,248 43,88 0,15 13,73   0,03573 1,08331
5,2 3,64 0,239 42,29 0,13 13,73   IV Песок мелкий, плотный, насыщенный водой 0,03557
5,6 3,92 0,223 39,46 0,28     0,04506
  4,2 0,208 36,80 0,28   0,04204
6,4 4,48 0,196 34,68 0,28   0,03941
6,8 4,76 0,185 32,73 0,28   0,03716
7,2 5,04 0,175 30,96 0,28   0,03511
7,6 5,32 0,166 29,37 0,28   0,03326
  5,6 0,158 27,95 0,28   0,03160
8,4 5,88 0,15 26,54 0,28   0,03004
8,8 6,16 0,143 25,30 0,28   0,02858
9,2 6,44 0,137 24,24 0,28   0,02731
9,6 6,72 0,132 23,35 0,28   0,02624
    0,126 22,29 0,28   0,02517
10,4 7,28 0,122 21,59 0,28   0,02419
10,63 7,44 0,119 21,05 0,16 19,01…32,27   0,00726 0,46801
              сумма осадок 2,11792



II слой (3элементарных слоя)

III слой (11элементарных слоев)

IV слой (15 элементарных слоев)



Суммарная осадка



Полученная осадка оказалась значительно меньше 10 см – предельной величины осадки, приведенной в СНиП 2.02.01-83* для многоэтажных бескаркасных зданий с несущими стенами из крупных блоков или кирпичной кладки без армирования.
