Практика оптического прицела

Оптический прицел - неотъемлемая принадлежность снайперского "промысла". Этот прибор незаменим для удобного, быстрого и точного прицеливания. Только он позволяет снайперу достать цель на отдаленных дистанциях. Благодаря светосиле и увеличению изображения оптическим прицелом возможно вести огонь по целям не только значительно удаленным, но и мелким, малозаметным и замаскированным, а также поражать цели, невидимые невооруженным глазом.

Свойства оптического прицела позволяют результативно стрелять при неблагоприятном освещении и в условиях ограниченной видимости. Увеличение прицела в сочетании с достаточной светосилой позволяет вести огонь даже в сумерках и при лунном свете. Оптический прицел дает возможность вести наблюдение за полем боя и корректировать результаты стрельбы, помогает отыскивать цели и определять расстояния до них.

Оптический винтовочный прицел представляет собой зрительную трубу с механизмами установки углов прицеливания и учета боковых поправок и состоит из корпуса, объективной и окулярной трубок.

На корпусе размещены: механизм углов прицеливания (поправки на дальность стрельбы, или вертикальные поправки) с маховиком и шкалой дистанций, насеченной в цифрах через каждые 100 метров, механизм боковых поправок с маховиком и шкалой боковых поправок с ценой деления в одну тысячную дистанции.

Внутри прицела помещаются оптическая часть и прицельные нити. В прицелах старых образцов ПУ, ПЕ и ПБ прицельная сетка образована стальными элементами - прицельным пеньком и боковыми выравнивающими нитями (схема 12). В современных прицелах ПСО-1 металлические прицельные нити заменены прицельной сеткой (схема 13), нанесенной на поверхность одной из линз. Оптическая часть состоит из объектива, оборачивающей системы (схема 14) и окуляра (схема 15). Объектив и окуляр со своими оправами закреплены в прицеле неподвижно, оборачивающая же система линз со своей оправой и внутренней трубкой может двигаться вдоль оси прицела при вращении диоптрийного кольца или микрометрического винта (у прицела ПУ). Перемещением оборачивающей системы линз вдоль прицела достигается наиболее четкая видимость.

Схема 12. Схема прицельных нитей

Схема 13. Сетка прицела ПСО-1, установленного на винтовке СВД

Схема 14. Разрез оборачивающей системы:
1 - склеенный коллектив;
2 - оправа;
3 - корпус

Схема 15. Разрез окуляра прицела ПУ:
1 - склеенный коллектив;
2 - глазная линза;
3 - оправа окуляра;
4 - кольцо окуляра;
5 - гайка окуляра;
6 - стопорный винт

В прицелах ПУ, ПЕ, ПБ вертикальная прицельная нить, имеющая острый конец, называется прицельным пеньком (схема 16). При правильно пристрелянной винтовке острие прицельного пенька совмещается с желаемой точкой попадания, и при этом пуля должна "падать" на кончик острия прицельного пенька. Нити, расположенные по бокам от прицельного пенька, называются боковыми выравнивающими, предназначенными для правильной ориентации оружия по горизонту во избежание его "сваливания" и для определения дистанций до цели. Прицельные нити могут перемещаться в поле зрения прицела вверх, вниз, вправо и влево.

Схема 16. Прицельные нити прицелов ПУ, ПЕ, ПБ:
Проекция угловых величин прицельных нитей в тысячных

Устройство механизма введения поправок представлено на схемах 17 и 18.

Схема 17. Прицельное приспособление:
1 - горизонтальный волосок (нить); 2 - вертикальный волосок (нить); 3 - шайба перекрестия; 4 - ползунок; 5 - оправа перекрестия; б - винт; 11 - маховичок со шкалой боковых поправок; 12 - маховичок со шкалой дистанций

Схема 18. Механизм установки углов прицеливания и боковых поправок прицела ПУ:
1 - оправа перекрестия; 2 - стопорный винт; 3 - отжимная шайба; 4 - лимб шкалы боковых поправок; 5 - лимб шкалы вертикальных поправок; 6 - корпус механизма; 7 - маховичок установки дальности (углов прицеливания); 8 - маховичок боковых поправок

При вращении вертикального маховика со шкалой дистанций вращается винт (6 на схеме 17). Ползунок, связанный с винтом, переместится вдоль винта и, будучи связан с оправой перекрестия (5 на схеме 17), на которой закреплены нити (7, 2 на схеме 17), потянет ее за собой вверх или вниз, в зависимости от направления вращения маховика.

Точно так же, вращая маховик со шкалой боковых поправок, прицельные нити (или прицельную сетку) можно перемещать вправо или влево. Таким образом, поправки по дальности производятся вращением верхнего (вертикального) маховика, расположенного сверху прицела. Поправки по горизонтали производятся вращением горизонтального (бокового) маховика, расположенного справа или слева от прицела.

При увеличении дальности стрельбы вертикальный дистанционный маховик вращается по часовой стрелке (если смотреть на него сверху), при этом прицельные нити (или сетка) уходят вниз, ствол винтовки поднимается вверх и пули, соответственно, тоже уходят вверх (схема 19). При уменьшении дальности стрельбы вертикальный дистанционный маховик вращают против часовой стрелки; при этом прицельные нити (сетка) уходят вверх, а пули, соответственно, пойдут ниже. Как уже было сказано ранее, шкалы дистанционных маховиков отградуированы в сотнях метров (схема 20). Поэтому после визуального определения дистанции до цели дистанционный маховик выставляется соответствующей цифрой против контрольной риски. Такой принцип вертикальных дистанционных поправок одинаков для прицелов ПУ, ПЕ, ПБ и ПСО-1.

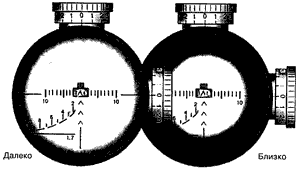

Схема 19. Введение поправок по дальности в прицелах ПУ, ПЕ, ПВ, ПБ. Дистанционный маховик вращается по часовой стрелке, нити (сетка) опускаются вниз, пули уходят вверх

Схема 20. Сетка прицела ПСО-1, установленного на снайперской винтовке СВД
Введение поправок в прицел ПСО-1.
По дальности: поставить верхний маховик на необходимое деление - оно соответствует расстоянию. По горизонтали: боковой маховик крутить на красные цифры - сетка пойдет влево, пули пойдут вправо; на черные цифры - сетка переместится вправо, пули уйдут влево

Горизонтальные (боковые) поправки (на ветер и по движущимся целям) производятся вращением горизонтальных (боковых) маховиков. На шкале боковых поправок нанесены деления со знаком + (плюс) для поправок вправо и со знаком - (минус) для поправок влево, всегда по 10 делений в каждую сторону. Занумерованы только пятое и десятое деления. Каждое деление соответствует одной тысячной дистанции. Но на прицелах разных типов боковые маховики вращаются не в одну и ту же сторону. На прицелах ПУ, ПЕ, ПБ они находятся слева, чтобы не мешать открыванию затвора вручную на неавтоматических трехлинейных винтовках (фото 98), а на прицеле ПСО-1, предназначенном для автоматической винтовки СВД, боковой маховик расположен справа (фото 99). Следовательно, боковые маховики вращаются в разных направлениях. На прицелах ПУ, ПЕ, ПБ при вращении бокового маховика (имея его перед собой) против часовой стрелки, от 0 на плюс, нити уходят влево, а пули (средняя точка попадания) пойдут вправо (схема 21). При вращении же его по часовой стрелке, от 0 на минус, нити уходят вправо, а средняя точка попадания, естественно, влево (схема 22).

Фото 98. Расположение поправочных маховиков на прицеле ПБ. Маховик боковых поправок расположен слева, чтобы не мешать открывайте затвора

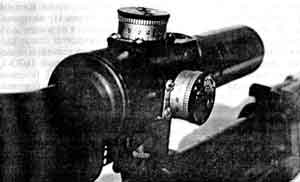

Фото 99. Расположение поправочных маховиков на прицеле ПСО-1. Маховик боковых поправок расположен справа. Открыванию затвора на винтовке СВД он не мешает

Схема 21. Боковые поправки на ПУ, ПЕ. ПБ. Средняя точка попадания (СТП) всегда уходит в сторону, противоположную перемещению прицельных нитей

Схема 22. Боковые поправки на ПУ. ПЕ, ПБ. Средняя точка попадания (СТП) всегда уходит в сторону, противоположную перемещению прицельных нитей

На прицелах ПСО-1, если вращать маховик боковых поправок (имея его перед собой) по часовой стрелке, от 0 на красные цифры, прицельная сетка уходит влево, средняя точка попадания (СТП) - вправо (схема 23). Если вращать механизм против часовой стрелки, от 0 на черные цифры, сетка уходит вправо, средняя точка попадания - влево (схема 24). На торцевых поверхностях маховиков прицела ПСО-1 для лучшей наглядности нанесены стрелки вращения и соответствующее им перемещение средней точки попадания: СТП > вправо; СТП < влево (фото 100-А); СТП > вверх, СТП < вниз (фото 100-Б). Но несмотря на это, даже опытные снайперы подчас путаются, куда крутить маховики. Есть старый снайперский способ: если крутить маховик любого прицела по часовой стрелке, глядя на него в торец, пули "пойдут в ладонь" (фото 101); если крутить маховик против часовой стрелки, пули "пойдут из ладони" (фото 102). При этом абсолютно все равно, какие маховики крутить, боковые или верхние, и абсолютно все равно, справа или слева будет расположен маховик боковых поправок. Винты поправочных механизмов имеют правую резьбу, поэтому эффект от вышеописанного способа внесения поправок одинаков для всех типов прицелов. Аналогично производятся и дистанционные поправки (фото 103).

Схема 23. Боковые поправки на ПСО-1. Средняя точка попадания (СТП) всегда уходит в сторону, противоположную перемещению прицельной сетки

Схема 24. Боковые поправки на ПСО-1. Средняя точка попаданий (СТП) всегда уходит в сторону, противоположную перемещению прицельной сетки

Фото 100-А. Вид сбоку на горизонтальный маховик прицела ПСО-1. Обозначение направления средней точки попадания (СТП)

Фото 100-Б. Вид сверху на дистанционный маховик прицела ПСО-1. Обозначение направления средней точки попадания (СТП)

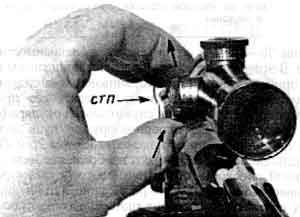

Фото 101. Если крутить боковой маховик прицела ПСО-1 по часовой стрелке, пули (средняя точка попадания) уходят вправо "в ладонь"

Фото 102. Если крутить боковой маховик прицела ПУ против часовой стрелки, пули (средняя точка попадания) уходят "из ладони" вправо

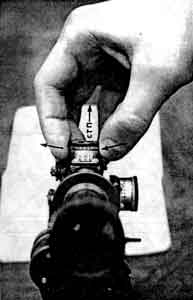

Фото 103. Если дистанционный маховик крутить по часовой стрелке, пули пойдут вверх "в ладонь"

После того как стрелок установит верхним маховиком дистанцию до цели и выставит боковую поправку на ветер, деривацию пули и перемещение цели (по необходимости), можно приступать к прицеливанию. Изображение цели поступает через объектив на его фокальную плоскость в уменьшенном и перевернутом виде (схема 25) и будет находиться внутри прицела на расстоянии 70-100 мм от объектива (в зависимости от типа прицела). В этом же месте установлены и прицельные нити (или стекло с прицельной сеткой). Оборачивающая система (схема 14) переворачивает изображение цели и делает его прямым, но уменьшенным, для увеличения служат линзы окуляра (схема 15).

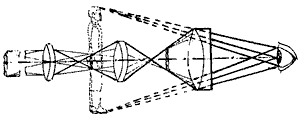

Схема 25. Схема хода лучей и построения изображения в оптическом прицеле

При правильно пристрелянном оружии пуля должна "падать" на острие прицельного элемента (схемы 26 и 27).

Схема 26. Прицеливание прицелами ПУ, ПЕ, ПБ, ПВ. Пуля "падает" на острие прицельного пенька. Это точка прицеливания. Поле чистое, без теней

Схема 27. Прицеливание прицелом ПСО-1. Пуля "падает" на вершину основного угольника - в точку прицеливания. Поле прицела чистое, строго очерченное по краям

Прицельное приспособление и изображение цели находятся в фокальной плоскости объектива, поэтому глаз стрелка приспосабливается только на одно расстояние, а прицеливание заключается в совмещении острия прицельных приспособлений с изображением цели. Некоторые конструкции допускают установку резкости изображения по глазу стрелка при помощи диоптрийного кольца. Удаление выходного зрачка на 85-95 мм от линзы окуляра позволяет стрелять в очках и противогазе, а также обеспечивает безопасность глаза при отдаче винтовки.

При правильном прицеливании глаз стрелка должен находиться строго на оптической оси прицела (схема 28). Это значит, что зрительное поле прицела должно быть абсолютно чистым, его периметр строго очерченным, без полулунных (или, как еще говорят, лунообразных) затемнений и теней по краям. Пули всегда уйдут в сторону, противоположную даже незначительному полулунному затемнению, причем уйдут довольно далеко от точки прицеливания (схемы 29-31). Глаз размещается на таком расстоянии от окуляра прицела, при котором его зрительное поле будет видно полностью, во всю величину, не ближе и не дальше от этого оптимального расстояния.

Схема 28. Поле прицела без лунообразных и кольцевых теней.
Помните! Следует строго соблюдать следующие правила прицеливания оптическим прицелом: поле прицела должно быть абсолютно чистым со всех сторон, без кольцевых и полулунных затемнений

Схема 29. Пули уходят в противоположную от полулунной тени сторону

Схема 30. Глаз не находится на оптической оси

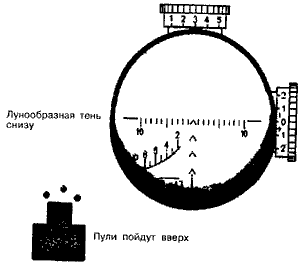

Лунообразная тень снизу
Пули пойдут вверх

Схема 31. Глаз не находится на оптической оси
Лунообразная тень справа
Пули пойдут влево

Если глаз расположен дальше или ближе, поле зрения сокращается и его края "размываются" (схема 32). В общем-то это не страшно, если зрительное поле размыто по краям равномерно, но весьма нежелательно, потому что при "размытом" по краям зрительном поле правильность положения глаза на оптической оси незаметно уходит из-под контроля.

Схема 32. Глаз находится на оптической оси, но оптимальное расстояние не выдерживается. Поле зрения сокращается

Зрительный процесс прицеливания с оптикой очень строг и требует твердого навыка, приобретаемого в ходе упорных тренировок. Для новичков (этого слова не надо стесняться) рекомендуется практический способ установления периметра поля: приближать при прицеливании глаз к окуляру постепенно; наблюдаемое при этом суженное зрительное поле расширяется до тех пор, пока не станет четко видна так называемая "передняя" его граница. Это и будет рабочее расстояние от глаза до прицела для конкретного стрелка. В таком положении следует постоянно контролировать эту границу, чтобы она была видна четко. В прицельном процессе этот элемент, пожалуй, самый важный. Навык этот можно приобрести очень быстро, если снятый с винтовки оптический прицел носить с собой и пару дней пользоваться им вместо бинокля.

Процесс стрельбы с оптическим прицелом гораздо труднее, чем может показаться. Стрелять с оптикой тяжело. Соблазнившись информацией о чудесных свойствах прицельной оптики, новички стараются поставить на свое оружие прицелы с увеличением побольше. И часто, к своей досаде, констатируют, что с оптикой попадают хуже, чем просто с открытым прицелом. Объясним, почему так происходит.

Чем больше увеличение прицела, тем больше в его зрительном поле "прыгает" цель и тем тяжелее за нее "зацепиться". Чем больше цель "прыгает", тем больше стрелок старается и "упирается". И чем больше он старается, тем больше цель "прыгает". Естественная пульсация организма усиливает этот процесс. Стрелок зацеливается. Мишень "оживает" в зрительном поле прицела и по-своему "вмешивается" в процесс прицеливания. Порочный круг замыкается.

Стрелять с большим увеличением прицела могут только очень тренированные снайперы, боевая специфика работы которых допускает стрельбу с применением упора (например, стрелки, сидящие в неподвижной засаде, или стрелки антитеррористических групп). Снайперы, работающие в подвижных разведдиверсионных или поисковых группах, не могут позволить себе такой роскоши.

Армейские снайперские прицелы с увеличением обычно 3,5-4,5 крат, реже с шестикратным, привязанные к жесткой фронтовой практике, выпускаются во всех странах. Во время прошлой войны у немецких и финских снайперов на сверхточных винтовках "Маузер-7,92" (фото 104) стояли прицелы с увеличением всего в 2,5 раза (фото 105). Немцы (а это были умные люди) считали, что больше не надо. Были у немецких снайперов прицелы с десятикратным увеличением, но стреляли с ними только виртуозы. Такой прицел добыл в качестве трофея русский снайпер Василий Зайцев в поединке с начальником Берлинской школы снайперов.

Фото 104. Арсенал немецкого снайпера. Винтовка "Маузер-7,92", пистолеты "Вальтер ППК" и "Вальтер П-38"

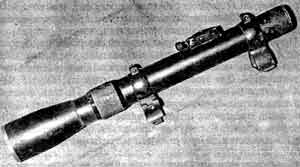

Фото 105. Немецкий снайперский прицел увеличением 2,5х

Стрелки с низким и средним уровнем подготовки лучше попадают, используя прицелы с малым увеличением. Оптический прицел - великое изобретение. С его помощью дальние и малоразличимые цели становятся близкими и досягаемыми. В оптический прицел цель хорошо видна в сумерках, когда невооруженным глазом она не видна вообще. В оптический прицел цель немного видна даже в темноте. Но процесс прицеливания с оптическим прицелом очень строгий, при прицеливании надо быть очень собранным и очень внимательным. Оптический прицел не столько облегчает прицеливание, сколько мобилизует усилия тренированного стрелка на прицеливание и удержание оружия. Именно в этом плане оптический прицел позволяет стрелкам с высокой подготовкой реализовать свои резервные возможности. Оптический прицел - это средство реализации натренированности стрелка. И чем большую степень натренированности и наработанной устойчивости имеет стрелок, тем большее увеличение прицела он может себе позволить. Только профессиональные снайперы с хорошо поставленной изготовкой, наработанной устойчивостью, при нервной системе, уравновешенной до полного безразличия, с отсутствием пульсации и обладающие адским терпением, могут себе позволить работать с прицелом увеличением в 6 крат и выше. У таких стрелков мишень в прицеле ведет себя спокойно и не пытается управлять выстрелом.

После приобретения оптического прицела и его установки на ствол стрелков очень часто ожидают неприятные сюрпризы. Подчас дорогой и роскошный прицел непонятно ведет себя в процессе пристрелки, трудно управляем в поправках, выявляется нестабильность кучности боя и т. д. Мало кто знает, что прицел прицелу рознь. Оптические прицелы подразделяются на армейские снайперские, спортивные и охотничьи. И хотя по техническому принципу они устроены примерно одинаково, это не одно и то же.

У владельцев нарезного оружия, желающих поставить оптику на свой ствол, возникает естественный вопрос: какой прицел все-таки лучше? Практический опыт многих поколений стрелков показывает, что самые лучшие и самые надежные оптические системы - те, которые испытаны на войне.

Армейские снайперские прицелы названных ранее типов (ПУ, ПЕ, ПБ и ПСО-1) проектировались для применения в экстремальных условиях общевойскового боя и для особо точной, безошибочной стрельбы на дальних дистанциях снайперского промысла. Они имеют очень прочные толстостенные корпуса, прочные линзы, рассчитанные на сильную отдачу боевого оружия, и обладают многократным запасом механической прочности. Их очень четкие механизмы вертикальных и горизонтальных поправок изготовляются по первому классу точности.

Передние объективные линзы снайперских прицелов делаются небольшого диаметра: снайперу не нужно большое зрительное поле. К тому же снайперу не нужны демаскирующие отблески от большого стекла и его большой фронтальный силуэт, который тоже демаскирует. Кронштейны снайперских прицелов изготовляются очень прочными и массивными; вес оружейной системы имеет для снайпера положительное значение - чем он больше (в разумных пределах), тем точнее бой. Прицел в большинстве случаев намертво крепится к оружию, чтобы исключить малейшие люфты и шатания.

Прицельные элементы армейских снайперских прицелов делаются так, чтобы они как можно меньше закрывали цель и чтобы ими как можно более точно можно было выбрать точку прицеливания. Для этого перекрестия прицелов ПУ, ПЕ, ПБ и ПСО-1 открыты сверху. В прицелах ПУ, ПЕ, ПБ цель отчетливо видна на острие прицельного пенька. В сетке прицела ПСО-1 цель видна еще лучше: и сверху прицельного угольника, и чуть ниже его острия. К тому же прицел ПСО-1 имеет подсветку прицельной сетки. В сумерках это устройство трудно переоценить.

К вышесказанному следует добавить, что снайперская точная и надежная оптика (другой она просто быть не может) устанавливается на стволы особо точного изготовления и высокой чистоты внутренней обработки, дающие высокую кучность боя. Все это вместе образует точную или высокоточную снайперскую систему.

Охотничьи и спортивные прицелы делаются не для войны. Назначение у них другое, и требования к проектированию и изготовлению не такие жесткие.

Для охотничьих целей прицелы обычно изготовляются с передними объективными линзами большого диаметра, которые обеспечивают увеличенное поле обзора. С таким прицелом легче стрелять по бегущей крупной цели на реальных дистанциях лесной охоты 150-200 метров. В большое поле прицела легче "захватывать" бегущую цель. Прицельных пеньков и угольников в охотничьих прицелах обычно нет: вместо них "на любителя" ставятся различные прицельные марки: точки, риски и чаще всего сплошные кресты, центром которых новичкам легче "привязываться" к различным местам туловища животного.

Корпуса охотничьих прицелов делаются тонкостенными для облегчения веса. В тех же целях крепления этих прицелов выполняются из легких сплавов. Механизмы введения вертикальных и боковых поправок изготовляются также облегченного типа и с меньшей степенью точности. В угоду потребителю оптические охотничьи прицелы делают с переменным увеличением. У такой оптики подвижные трущиеся поверхности рано или поздно изнашиваются, появляются люфты, сопряженные с ними механические смещения, вызывающие оптические параллаксы (несовпадения оптических осей; по этой причине армейские снайперские прицелы делаются постоянного увеличения - точная оптика люфтов не терпит).

Спортивные прицелы отличаются от охотничьих более чистой обработкой линз и повышенной точностью изготовления поправочных механизмов (например, прицелы ТО-4 и ТО-6 для стрельбы по "бегущему кабану"). Но их корпуса также тонкостенные с малым запасом прочности.

Большинство спортивных и охотничьих прицелов проектируется под малокалиберные винтовки и охотничьи карабины с малой отдачей. При оснащении мощного "Зверобоя" такими прицелами (как и прицелами ночного видения) их устанавливают на специальные "плавающие" амортизирующие кронштейны.

Не зная всех этих тонкостей, многие охотники и даже снайперы ставили шикарную оптику на трехлинейные винтовки и охотничьи карабины, стреляющие боевыми патронами. Отдача боевых систем несопоставима с отдачей охотничьего оружия. После нескольких десятков выстрелов большая и тяжелая передняя объективная линза просто вылетала наружу из оправы или раскалывалась на куски. Тонкостенные корпуса прицелов при резком импульсе отдачи сминались, и прицел начинал "дышать" в кронштейне. От повышенной нагрузки в сочленениях изящных легкосплавных "фирменных" креплений и в местах их посадки на оружии образовывались люфты. При боковых ударах нежные конструкции этих ажурных креплений деформировались, сбивая в сторону пристрелянный прицел. О точности стрельбы при этом уже не могло быть и речи.

По ходу стрельбы снайперами и охотниками пристрелочные поправки вносятся постоянно, и маховики прицелов приходится крутить все время. Армейские и спортивные прицелы к этому приспособлены, а охотничьи - не всегда.

Нередки случаи, когда, работая с разбитым отдачей поправочным механизмом охотничьего прицела (а очень часто - даже абсолютно новым и вообще "нестреляным"), средняя точка попадания (СТП) перемещаться по мишени никак не хочет. Маховик вращают еще и еще, до победного конца, и средняя точка попадания вдруг резко "перепрыгивает" через то место в мишени, куда ей предназначено "лечь". Это означает, что прицельное поправочное приспособление или "разболтано" отдачей, или небрежно сконструировано и плохо изготовлено, или изношено. В прицелах ПСО-1 причиной может быть плохая постановка или неправильное прилегание (разбухание) пылевлагозащитных кожаных сальников. Поправочный узел - самая ответственная часть в оптических прицелах, и на его работу надо обращать внимание в первую очередь. Даже в армейских снайперских прицелах это явление "блуждающей СТП" нет-нет, да и проявляется из-за износа микрометрических винтов. Поэтому знающие снайперы перед введением поправки сначала выводят маховики на ноль, а потом уже выставляют их на нужную величину поправки.

Приобретая прицел, обратите внимание на чистоту и прозрачность линз, четкость изображения цели и прицельной сетки (нитей). Подольше подержите прицел перед прицельным глазом. Если глаз быстро устает даже при четком изображении, прицел подлежит выбраковке или ремонту. Быстрая усталость глаза объясняется неправильной постановкой линз и несовпадением их оптических осей (параллаксами). Затем закрепите прицел неподвижно, повращайте поправочные маховики в разные стороны и визуально проследите, насколько синхронно перемещаются в поле прицела прицельные нити. Если вы крутите маховик, а перемещение нитей происходит не сразу, а с запаздыванием, значит, в поправочном механизме или "отошли" крепежные и фиксирующие винты, или, скорее всего, сносилась резьба микрометрических винтов. Крепежные винты можно "затянуть", и положение исправится, но при износе микрометрических винтов точности стрельбы уже не будет. У старых прицелов при вращении вертикального маховика можно заметить смещение прицельных нитей по горизонту, или же при вращении горизонтального маховика нити смещаются вертикально. Это происходит из-за износа ползунков микрометрических винтов и оправы перекрестья. В таком случае нередко прицел к эксплуатации непригоден.

Нажмите на каждый маховик по очереди, визуально контролируя положение прицельных нитей: они при этом не должны сдвигаться. Мягко, но сильно постучите ребром ладони по прицелу в области поправочного механизма - нити должны оставаться на месте.

Иногда все вышеописанные негативные явления происходят из-за самопроизвольного откручивания крепежных винтов. Бывает, что прицел начинает безукоризненно работать после того, как его аккуратно разобрать и правильно собрать. Но делать это может только опытный мастер.

Учтите, что кучность боя даже роскошно отделанного охотничьего нарезного оружия в лучшем случае равняется кучности боя армейского автомата Калашникова. Прибавьте к этому вышеописанные погрешности поправочных механизмов охотничьих оптических прицелов и не ожидайте какого-то чуда. Снайпер стреляет на 700-800 метров противнику между глаз, охотник - по туше лося на 150 метров. Разные цели - разное оружие. Зная вышеописанные негативные моменты, перед приобретением оптического прицела соразмерьте ваши цели и возможности. Если вам необходимо оснастить оптикой боевую или охотничью систему с повышенной отдачей (а в большинстве случаев так и бывает), выбирайте охотничий прицел с массивным толстостенным корпусом и небольшой передней объективной гильзой. Или используйте армейский прицел. Не забывайте об отдаче - это враг номер один оптики. На трехлинейную винтовку, обратный удар которой по современным меркам просто чудовищный, можно ставить только ее "родные" прицелы ПУ, ПЕ и ПБ. На этой винтовке со временем "разбивается" даже прицел ПСО-1, прекрасно и долго работающий в охотничьих системах "Тигр", "Барс", "Сайга", "Архар", "Вепрь" и на боевых системах СВД, СВТ, СКС.

Но это еще не все. Крепление прицела на оружии должно исключать малейшие его смещения и качания. Нельзя забывать, что даже небольшой, но резкий импульс отдачи малокалиберной винтовки медленно, но верно расшатывает кронштейн в местах его сочленений, и если он "закачался", то применение оптики уже не имеет смысла.

ЗАПОМНИТЕ! Качество кронштейна едва ли не важнее, чем качество самого прицела. Кронштейн не должен иметь слабых мест. Большинство оружейных систем не предусмотрено для стрельбы с оптическим прицелом. Поэтому при желании охотника оснастить свою винтовку прицельной оптикой в каждом конкретном случае кронштейн изготовляется штучно по отдельному чертежу опытным фрезеровщиком. Кронштейн должен быть массивным и надежным, выполненным из хорошей стали. К ствольной коробке оружия он должен крепиться наглухо. На старых магазинных винтовках с их толстостенными ствольными коробками это сделать несложно (схема 8, фото 94). Но в современных автоматических системах, имеющих тонкие стенки ствольных коробок, чем больше площадь соприкосновения основания кронштейна с коробкой, тем лучше. Почему? Потому что в тонкую стенку ствольной коробки просто некуда завинчивать толстые винты (Мб, М8), а на тонких винтах прицел с кронштейном держится плохо. На фото 106, 107 изображен удачно изготовленный мастером-оружейником по индивидуальному проекту кронштейн сравнительно тяжелого прицела ПСО-1, охватывающий с двух сторон тонкостенную ствольную коробку винтовки СВТ. Применение кронштейна должно исключать "сбивание" прицела даже при сильных прямых и боковых ударах, иначе практическая ценность оптики будет сведена к нулю. И охотнику, и снайперу приходится работать в жестких условиях, оружие будет неоднократно падать и ударяться именно прицелом (по закону подлости) о самые неподходящие предметы. И если кронштейн не закреплен на ствольной коробке оружия намертво, его при боковом ударе сдвинет в сторону, а при выстреле его может просто снести отдачей вместе с прицелом.

Конструкция кронштейна должна допускать разборку, сборку, чистку и смазку оружия без снятия оптического прицела. (Кроме систем заводского изготовления, в которых очень точно изготовлены посадочные места крепления прицела и предусмотрена возможность быстрого снятия и быстрой постановки прицела или замены прицелов с дневного на ночной.)

Кроме того, конструкция кронштейна должна обеспечивать свободное прицеливание открытым прицелом. Для этого оптический прицел крепится сбоку ствольной коробки (прицелы ПЕ, ПБ и ПУ имеют боковые кронштейны). Если прицел крепится сверху ствольной коробки, кронштейн должен иметь "окна", позволяющие работать с открытым прицелом (фото 88). Несмотря на все преимущества оптики, наличие открытого прицела на винтовке обязательно! Оптика - это стекло, которое может легко разбиться или треснуть. И тогда вся надежда на пристрелянный и выверенный открытый прицел. К тому же, имея хорошо пристрелянный открытый прицел, можно очень быстро "выставить" и пристрелять прицел оптический (см. далее).

Фото 106. Прицел ПСО-1 на винтовке СВТ (вид слева):
1 - "ласточкин хвост" - посадочное место прицела,
2 - крепежный винт М4;
3 - крепежный винт M8,5, завинчивается изнутри через буферную втулку, вывинчивается при чистке оружия;
4 - при необходимости смещения корпуса прицела по сторонам в этом сочленении прокладываются тонкие металлические прокладки

Оптический прицел на современном оружии часто смещен влево от оси ствола (плоскость стрельбы) на 1-4 см для удобства прицеливания и заряжания оружия. На дистанциях более 300 метров такое смещение на результатах стрельбы не сказывается.

Фото 107. Прицел ПСО-1 на винтовке СВТ (вид справа). Прицел смещен влево от оси ствола. При этом стрелку удобнее целиться и есть возможность наполнить магазин из обоймы сверху (стрелка 1). 2, 3 - крепежные винты М4

На кронштейне прицел должен быть закреплен хомутами в двух точках, расположенных подальше друг от друга (прицелы ПБ и ПУ). Стойки, к которым привинчиваются хомуты, должны иметь общее основание. Хомуты-крепления должны быть сделаны как одно целое с кронштейном (кронштейн прицела ПУ), или быть одним целым с корпусом прицела (прицел ПСО-1), или же быть изготовленными с большой точностью. Иначе они рано или поздно под воздействием вибраций начнут смещаться на трубке прицела, а для ухудшения меткости достаточно и самого незначительного смещения.

На винтовке СВД посадочное место прицела - "ласточкин хвост" - выполнено очень точно. Так же точно выполнены "ласточкины хвосты" и на других винтовках, в конструкциях которых предусмотрена возможность постановки оптических прицелов (все современные малокалиберные винтовки и большинство охотничьих карабинов). Но в любом случае кронштейн - это механическая часть оптического прицела. Кронштейн должен иметь возможность регулировки по сторонам для выведения центром зрительного поля на цель.

В старых и других длинноствольных системах, где конструктором не предусмотрена постановка оптики (например, трехлинейная винтовка), основание кронштейна (прицел ПУ) или сам кронштейн (прицел ПБ) имеют в своей конструкции возможность микрометрическими винтами изменять общую направленность оптического прицела по оси при его пристрелке (см. далее раздел "Практическая пристрелка снайперской винтовки").

Постановка и подгонка прицела - штучная работа. Ввиду того что оптический прицел с кронштейном подгоняется к каждой конкретной винтовке, на основании кронштейна и на нижней его части наносится электропером номер винтовки.
