Снайперская винтовка Драгунова

Фото 39. Снайперская винтовка Драгунова

Самозарядная снайперская винтовка Драгунова (СВД) - современное оружие снайперского промысла, предназначенное для точного поражения отдаленных, малоразмерных, замаскированных и трудноразличимых целей (фото 39). Самозарядность и достаточная емкость магазина (10 патронов) обеспечивают повышенную скорострельность оружия и меткость поражения множественных целей, не давая им возможности укрыться.

Винтовка комплектуется оптическим прицелом ПСО-1 с увеличением 4,3. Увеличение и светосила прицела позволяют обнаруживать и уничтожать малоразмерные, удаленные и замаскированные цели даже в условиях плохой видимости: в сумерках и тумане. Совершенная прицельная сетка прицела ПСО-1 позволяет без дальномера четко определять дистанцию до цели и быстро вносить поправки на ее движение и силу ветра. При необходимости стрельбы в темноте прицельная сетка становится отчетливо видна при включении специальной подсветки. Инфракрасные экраны, которыми оснащены старые образцы прицелов ПСО-1, позволяют вести стрельбу по целям, обнаруживающим себя в темноте свечением инфракрасных прожекторов. Центральная часть оружия представлена на фото 40, 41.

Принцип автоматики винтовки СВД основан на инерции подвижных частей. Запирание ствола жесткое и производится поворотом затвора в затворной раме. При этом боевые выступы затвора входят в опорные выточки ствольной коробки (подобно тому, как боевые выступы боевой личинки затвора трех' линейной винтовки образца 1891-1930 гг. при его повороте заходят за боевые выступы ствольной коробки).

Таким образом, происходит жесткое запирание ствола, необходимое при стрельбе мощными дальнобойными боеприпасами.

Ударно-спусковой механизм - куркового типа. При спуске курка последний ударяет по ударнику, расположенному внутри затвора, который разбивает капсюль. При сгорании порохового заряда, когда пуля проходит по стволу и минует газоотводное отверстие, часть пороховых газов поступает в газовую трубку и двигает газовый поршень, который, в свою очередь, давит на толкатель (шток). Последний оказывает влияние на затворную раму. Все вышеперечисленные части называются.подвижными. К тому времени как все эти подвижные части, -имеющие сравнительно большую, чем масса пули, общую массу, придут в заднюю крайнюю точку, пуля уже покинет канал ствола. Но инерция общей массы подвижных частей останется. Затворная рама, откатываясь назад под действием силы этой инерции, своей фигурной геометрией воздействует на затвор и поворачивает его. При этом боевые выступы затвора расцепляются с выточками ствольной коробки и происходит отпирание ствола. Далее затворная рама тянет затвор назад, он выбрасывателем-зацепом вытаскивает из патронника стреляную гильзу, закраина которой натыкается на отражающий выступ ствольной коробки, после чего гильза выбрасывается наружу через выводное окно крышки ствольной коробки.

Фото 40. Центральная часть винтовки СВД справа

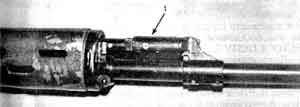

Фото 41. Центральная часть винтовки СВД слева. Для отсоединения прицела повернуть на себя ручку зажимного винта 1

Фото 42. Ракурс со стороны выводного окна. Затвор удерживается в заднем крайнем положении поднятым остановом затвора:
1 - выступ-отражатель стреляной гильзы;
2 - выбрасыватель

Фото 43. Ракурс со стороны магазина:
- поднятый останов затвора;
- поднятый подаватель останова затвора

Двигаясь назад, затворная рама поворачивает курок вокруг оси и взводит его. По окончании инерции отдачи усилием пружины возвратного механизма затворная рама вместе с затвором возвращается в переднее положение. Если в магазине есть патроны, затвор подхватывает верхний из них (пли последний) и досылает его в ствол. Затворная рама продолжает движение вперед, при этом ее фигурная геометрия поворачивает затвор вокруг оси и происходит запирание ствола. При следующем выстреле вышеописанный цикл повторяется.

Когда в магазине израсходован последний патрон, подаватель магазина, поднявшийся к его горловине, воздействует на останов затвора (7 на фото 42, 43), который поднимается и препятствует возвращению затвора в переднее положение. В таком случае затвор после выстрела (последнего) останавливается в заднем крайнем положении и выводное окно остается открытым. Этим стрелок предупреждается о расходовании боекомплекта.

После замены пустого магазина на полный рукоятку затворной рамы достаточно чуть-чуть подать назад (при этом останов затвора освобождается и уходит вниз) и отпустить. Под действием возвратного механизма затворная рама продвинется вперед, винтовка окажется с патроном в стволе и готовой к выстрелу. При необходимости выстрелить одиночным патроном при вставленном магазине патрон через выводное окно "вдавливается" в полость магазина. При этом "шляпка" патрона должна находиться посреди губок магазина, там, где они расширены специально для удобства снаряжения. После чего патрон не обязательно отводить назад: его достаточно просто "втолкнуть" поглубже и прижать в сторону, затем чуть отвести назад и отпустить затворную раму.

При снаряжении магазина каждый патрон, после того как он будет "вдавлен шляпкой" посреди губок магазина, отводится назад до упора, затем в магазин аналогичным образом "вдавливается" очередной патрон.

При стрельбе с оптическим прицелом обязательно используется специальная кожаная щека-подставка, фиксирующая постоянное положение головы. Для стрельбы открытым прицелом щека не нужна. Она крепится и снимается при помощи защелки. Порядок разборки винтовки СВД представлен на серии фотографий 44-56.

Сборка производится в обратном порядке.

фото 44. Перед разборкой:
- нажать защелку магазина 1;
- извлечь магазин 2
- снять предохранитель, отвести затвор назад, проверить оружие на отсутствие патрона

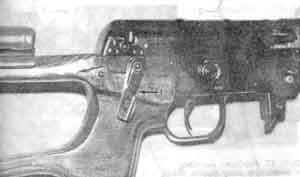

Фото 45. Разборка винтовки:
при снятом прицеле повернуть по часовой стрелке до отказа замыкатель крышки ствольной коробки 1 и поставить его на фиксатор

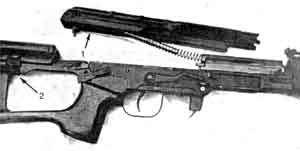

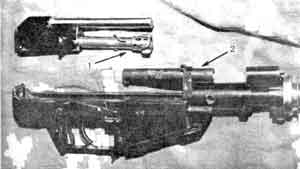

Фото 46. Разборка винтовки:
- отделить вверх крышку ствольной коробки с возвратным механизмом 1,
- при необходимости отстегнуть "щеку" 2

Фото 47. Разборка винтовки:
- затворную раму подать назад - 1;
- затворную раму извлечь вверх - 2

фото 48. Разборка винтовки:
затвор 1 повернуть и извлечь из затворной рамы 2

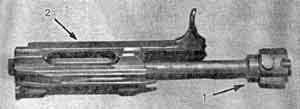

Фото 49. Разборка винтовки:
замыкатель 1 прижать к газовой трубке 2 до упора

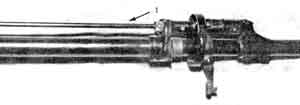

Фото 50. Разборка винтовки:
- повернуть замыкатель 1 по часовой стрелке; ~ сдвинуть вперед верхнее упорное кольцо 2

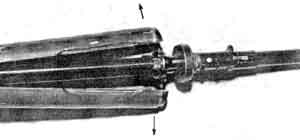

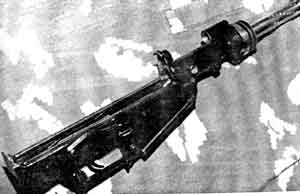

Фото 51. Разборка винтовки:
развести в стороны ствольные накладки

Фото 52. Разборка винтовки:
толкатель 1 отвести назад, вывести из гнезда поршня

Фото 53. Разборка винтовки:
- толкатель 1 подать вверх и отделить;
- извлечь "к затвору" газовый поршень 2

Фото 54. Разборка винтовки:
- нажать на защелку газовой трубки 1;
- ключом пенала захватить и вывинтить газовую трубку 2

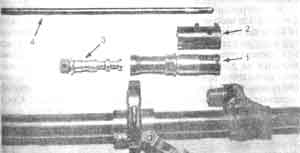

Фото 55. Детали разобранного газоотводного узла
1 - газовая трубка;
2 - газовый регулятор;
3 - газовый поршень;
4 - толкатель

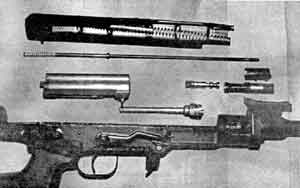

фото 56. Механизм СВД в разобранном виде

Из винтовки СВД огонь можно вести только одиночными выстрелами. Носимый боезапас составляет 50 патронов (5 магазинов). В пределах этого количества патронов винтовка не перегревается и не меняет стабильности боя даже при интенсивной стрельбе.

В конструкции СВД предусмотрен газовый регулятор (2 на фото 55). Он необходим для корректирования траектории полета пули по высоте в зимнее и летнее время. Летом положение газового регулятора открытое (7 на фото 57). Зимой, при низких температурах, когда часть энергии порохового заряда расходуется на дополнительный нагрев ствола, положение газового регулятора закрытое (2 на фото 58). В летнем положении (№ 1) открыто боковое отверстие в газовой трубке, и поэтому давление пороховых газов в стволе несколько падает. Соответственно, понижается траектория полета пули. Если летом поставить газовый регулятор в зимнее, закрытое, положение (№ 2), то боковое отверстие в газовой трубке перекрывается, давление в стволе повышается и, соответственно, траектория полета пули повышается. При температуре 25°С превышение траектории полета пули на дистанции 100 м с закрытым регулятором будет на 4 см выше, чем при открытом; при температуре 30°С - на 5 см выше. Зимой при минус 20°С при открытом газовом регуляторе на той же дистанции стрельбы траектория пули будет на 7-8 см ниже, чем при закрытом (зимнем) положении регулятора. Газовый регулятор закрыт и тогда, когда из-за чрезмерного загрязнения газоотводного узла в боевых условиях, при невозможности разобрать и вычистить оружие, автоматика винтовки начинает отказывать. При таком отказе затвор открывается назад вручную, а вперед он доходит усилием возвратной пружины. Установка газового регулятора представлена на фото 59.

Собственно, из винтовки СВД можно стрелять и при отсутствии газового поршня и толкателя, перезаряжая оружие вручную. Средняя точка попадания при этом на дистанции 100 м понизится зимой на 4-5 см, но кучность боя заметно возрастет из-за отсутствия влияния взаимовибрации подвижных частей.

Особенность винтовки СВД - возможность быстрого снятия и быстрой постановки на посадочное крепежное место ("ласточкин хвост") оптического прицела без ухудшения качества боя и меткости стрельбы. Кроме того, для стрельбы в темноте на это посадочное место крепятся ночные прицелы НСП, НСПУ и НСПУ-3.

Фото 57. Газовый регулятор в нормальном открытом {летнем) положении N 1

Фото 58. Газовый регулятор в закрытом (зимнем) положении N 2

фото 59. Для установки газового регулятора:
- нажать на защелку газовой трубки 1;
- в зацепы регулятора 2 вставить закраину гильзы и повернуть регулятор

Для поражения живой силы из винтовки СВД применяются специальные патроны особо точного боя под названием "снайперские". Для стрельбы по легкобронированным целям используются патроны точного боя со стальным сердечником с маркировкой "серебряный носик". (Подробнее о данных боеприпасах см. далее.) При стрельбе из СВД, как и при стрельбе из трехлинейной винтовки, могут применяться патроны с тяжелыми пулями, трассирующими и бронебойно-зажигательными, а также спортивно-целевые патроны калибра 7,62 мм различных серий.

ВНИМАНИЕ! Без особой необходимости не следует увлекаться стрельбой трассирующими и бронебойно-зажигательными пулями. Трассеры таких пуль выделяют при сгорании химически агрессивные газы, которые разрушающе действуют на ствол. Детали газоотводного узла подвержены интенсивному ржавлению, поэтому винтовку необходимо чистить (желательно обезвоженным керосином) даже после одного выстрела. ЗАПРЕЩАЕТСЯ чистить винтовку стальным шомполом со стороны пламегасителя (с дульной части): при этом медленно, но верно стираются нарезы на выходе и оружие теряет кучность боя.

Боевой ресурс винтовки СВД при правильном и своевременном уходе составляет 25 000 выстрелов без ухудшения кучности боя.

Мушка открытого прицела перемещается в позу "ласточкин хвост" (7 на фото 60). Один оборот мушки равен перемещению средней точки попадания на 16 см по высоте при дистанции стрельбы 100 метров. На той же пристрелочной дистанции одно деление горизонтальной шкалы основания намушника (предохранителя мушки) равно в проекции одной тысячной, или перемещению средней точки попадания по горизонту на 10 см (фото 61).

Фото 60. Мушка с намушником и пламегаситель. Для горизонтальной пристрелки мушка с намушником (предохранителем мушки) перемещается в "ласточкином хвосте" давлением мушковода или ударами молоточка по медному штифту

Фото 61. Горизонтальное перемещение мушки на одно малое деление шкалы основания мушки 1 вызывает перемещение средней точки попадания на одну тысячную дистанции до цели

ВНИМАНИЕ! При стрельбе из абсолютно новой винтовки может наблюдаться нестабильность боя: 2 пули вправо, 3 пули влево и т. п. Это явление прекращается после настрела 350-400 выстрелов, когда рабочие поверхности подвижных частей "приработаются" друг к другу. Иногда нестабильность наблюдается при стрельбе из винтовки заведомо кучного боя. Причиной в таком случае могут послужить плохо затянутые винты крепления кронштейна оптического прицела или неправильное прилегание внутренних кожаных сальников, находящихся в поправочных механизмах прицела (подробнее об этих неисправностях см. "Практика оптического прицела", с. 82). В целом винтовка СВД очень удачно сбалансирована и не требует дополнительных регулировок.

Это оружие появилось в 1963 году и заменило самозарядную винтовку Токарева, которая при эксплуатации требовала повышенной квалификации снайпера и была щепетильна в обращении. Винтовка СВД избавлена от этих недостатков, выдерживает самое варварское обращение, проста в эксплуатации и абсолютно надежна в боевом применении. Самозарядная винтовка Драгунова проектировалась как оружие особо точного боя для снайперской работы в любых условиях. Первые серии винтовок производились из стали очень хорошего качества, при повышенной точности изготовления и безукоризненной чистоте обработки канала ствола. Кучность боя винтовок СВД, изготовленных в 60-е годы, была необычайно высока даже для неавтоматических магазинных винтовок. При указанных в инструкции параметрах разброса, не превышающих 8х8 см при дистанции стрельбы 100 метров, нередко можно было встретить экземпляры с кучностью 3х2 см на той же дистанции стрельбы.

Начиная с 70-х годов качество винтовок, поступающих в войска, резко ухудшилось. В недрах ЦК КПСС возникло мнение о ненужности оружия сверхточного боя.

Очень высокие государственные чины СССР опасались прицельной стрельбы. Чьим-то указанием снайперское оружие было переведено в разряд линейного. В эти годы в СССР снайперская подготовка в армии и ДОСААФ была постепенно сведена на нет. Задачей армейского снайпера стало не поражение пулей головной цели между глаз на дистанции 400 м, как было раньше, а попадание на том же расстоянии в любую точку мишени "пулемет со вторым номером". Это считалось достаточным.

До настоящего времени самозарядную снайперскую винтовку более точного боя, более надежной конструкции и меньшего веса создать так и не удалось. В мировой оружейной практике СВД признана самой удачной боевой системой своего класса. Более того, эта винтовка стала своеобразной вехой в развитии огнестрельного самозарядного оружия. Она оригинально скомпонована, тщательно рассчитана математически и выполнена с немалым запасом прочности. Винтовка СВД не ломается, не изнашивается и не отказывает. Она так же нечувствительна к пыли, грязи, песку и механическим ударам, как и автомат Калашникова. Эта система не нуждается в дополнительных регулировках и отладках. Ею просто пользуются как безотказным боевым инструментом.

Советский Союз экспортировал оружие только очень высокого качества. Винтовку СВД никто и никогда не рекламировал: она рекламировала себя сама. За прошедшие десятилетия прицельная стрельба из нее унесла десятки (если не сотни) тысяч жизней во всех климатических зонах земного шара. Причем от стреляющих не поступало претензий на отказы, неподачу патронов, осечки и прочие задержки. На результативность стрельбы нареканий тоже не было. Постепенно это оружие приобрело довольно мрачную репутацию. Винтовку СВД, ставшую зловещей легендой, оружейные коллекционеры на Западе стараются заполучить всеми правдами и неправдами - по причине повышенного боевого воздействия она запрещена к свободной продаже в странах Западной Европы, США и Канаде.

По технической схеме СВД были созданы ее укороченный вариант СВУ (снайперская винтовка укороченная) и охотничий карабин "Тигр", конструктивно повторяющий СВД, но без пламегасителя и газового регулятора, со стилизованным прикладом, приспособленным для охотничьей стрельбы. Эксплуатационно-баллистические характеристики винтовки СВУ и карабина "Тигр" аналогичны характеристикам винтовки СВД. Тактико-технические данные винтовки СВД представлены в табл. 2.

Таблица 2 Тактико-технические данные винтовки СВД калибра 7,62 мм

БЕСШУМНАЯ ВИНТОВКА ВСС ("ВИНТОРЕЗ")

Винтовка специальная снайперская ВСС "Винторез" (фото 62-64) позволяет вести бесшумную и беспламенную стрельбу и является оружием скрытого нападения и защиты.

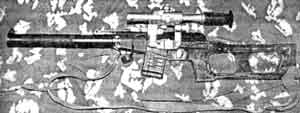

Фото 62. ВСС. Общий вид

Фото 63. ВСС с левой стороны

Фото 64. ВСС в профиль

Глушение звука выстрела основано на интегрирующем принципе. При прохождении пули мимо множества отверстий в стенках ствола пороховые газы проникают через них в расширительную камеру глушителя не сразу, а последовательно. При таком последовательном расширении раскаленных пороховых газов их температура падает, следовательно, сокращается объем и "выхлопное" давление. Кроме того, при вышеописанном процессе единый звуковой выхлоп дробится на многие составляющие. Остаточные звуковые волны, отражаясь от косо поставленных перегородок сепаратора, накладываются друг на друга в противоположных фазах и взаимно поглощаются.

Из винтовки можно вести огонь как одиночными выстрелами, так и очередями.

Для скрытого ношения от винтовки отделяются прицел, приклад и глушитель. Все эти части укладываются в габариты 37х27х4,5 см и могут переноситься в обыкновенном портфеле.

Стрельба производится специальными патронами СП-5 и СП-6. Пули патронов СП-6 имеют стальной сердечник и пороховой заряд, усиленный по сравнению с патроном СП-5 на 20%. На дистанции 200 метров пуля патрона СП-6 пробивает стальной лист толщиной 6 мм, на дистанции 500 метров - толщиной 2 мм при безусловном поражении живых целей, находящихся за этими укрытиями. Однако без необходимости стрелять только патронами СП-6 не рекомендуется, так как они вызывают повышенный износ ствола и механизма оружия. Для стрельбы по небронированным целям и для тренировок применяется патрон СП-5. Баллистика патронов СП-5 и СП-6 различна по высоте траектории, поэтому винтовку нужно пристреливать отдельно под каждый из этих боеприпасов.

Прицельная дальность по голове - 200 метров, по корпусу - 400 метров. Винтовка снабжается прицелами: оптическим ПСО-1 и ночным НСПУ-3.

Конструкция "Винтореза" предельно проста. Особенность ее - ударно-спусковой механизм, состоящий из ударника и двух шептал - одно для автоматического, другое для одиночного огня. Принцип автоматики и запирания ствола такой же, как у автомата Калашникова. Разборка представлена на фото 65-78. Сборка производится в обратном порядке. Особенности устройства "Винтореза" и патронов к нему представлены на фото 79-83. Патрон СП-6 в разобранном виде представлен на фото 84, 85.

Ресурс винтовки ВСС официально составляет 1500 выстрелов, но при своевременном уходе, чистке и смазке это оружие выдерживает до 5000 выстрелов без ухудшения качества боя.

При работе в снайперской паре одному из снайперов очень желательно иметь "Винторез". Он начинает бесшумную стрельбу, "снимая" тех, кто находится в задних порядках противника. Другой снайпер, вооруженный обычной винтовкой, включается в события тогда, когда противник обнаруживает результаты работы "бесшумника". В другом варианте стрелок с любым "шумным" оружием "обнаруживает" себя стрельбой, провоцируя противника на ответные действия. После чего снайпер с "Винторезом" с близких дистанций под шумовым прикрытием напарника уничтожает выявленные огневые точки противника. Особенно эффективен "Винторез" ночью с ночным прицелом при боевых действиях в населенных пунктах.

Винтовка ВСС сконструирована для выполнения точной, аккуратной и тихой работы по принципу "укусил и скрылся". Не следует увлекаться частой и длительной стрельбой из нее. Для точности боя люфты между рабочими поверхностями рабочих частей оставлены минимальными, и после отстрела трех полных магазинов отложения порохового нагара отрицательно сказываются на безупречности работы механизма. В непрерывном режиме оружие выдерживает и большее количество выстрелов, но, остыв после этого, "Винторез" начинает "спотыкаться". Это явление особенно дает о себе знать в сырую погоду, ибо при повышенной влажности воздуха пороховой нагар имеет свойство "разбухать". Поэтому винтовку нужно чистить как можно чаще. Для непрерывной автоматической бесшумной стрельбы существует автомат специальный АС "ВАЛ", конструктивно повторяющий винтовку ВСС, имеющий большой разброс пуль.

По причине малого веса и сравнительно тяжелого ударника при его спуске и ходе вперед наблюдается незначительное смещение оружия назад из-за реакции боевой пружины. Поэтому, стреляя из ВСС, следует плотнее вжимать приклад в плечо.

Для обслуживания винтовки используется ружейная смазка РЖ.ОСТ 38:01:439-88.

ВНИМАНИЕ! Смазывать патроны запрещается! Они после этого не стреляют!

Винтовка ВСС, появившаяся в конце 80-х годов, за 10 лет своего существования стала оружейной легендой. Ее в больших количествах закупают США и другие страны. В боевом применении "Винторез" на порядок результативнее всех известных образцов оружия такого класса и назначения. Практичные американцы широко разрекламированным натовским системам предпочитают бесшумную и невидимую смерть российского производства. Тактико-технические данные винтовки ВСС представлены в табл. 3.

фото 65. Разборка "Винтореза":
- отжать защелку магазина 1;
- отсоединить магазин;
- открыть затвор, проверить оружие на отсутствие патрона

Фото 66. Разборка "Винтореза":
- утопить защелку глушителя 1;
- повернуть корпус глушителя 2;
- отделить вперед - 3

Фото 67. Разборка "Винтореза":
- утопить защелку глушителя 1;
- отделить цевье 2

Фото 68. Разборка глушителя:
- отжать отверткой защелку сепаратора 1;
- шомполом вытолкнуть сепаратор внутрь глушителя 2

Фото 69. Разборка глушителя:
извлечь сепаратор из глушителя

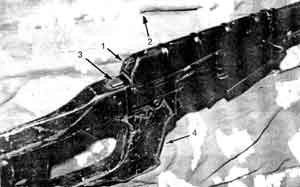

фото 70. Разборка "Винтореза":
- утопить фиксатор крышки 1;
- отделить крышку 2;
- утопить защелку приклада 3;
- отделить приклад 4

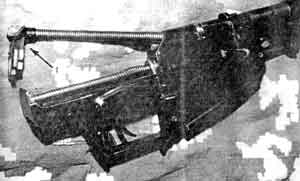

фото 71. Разборка "Винтореза":
- упор возвратной пружины подать вперед - 1;
- поднять вверх -2

Фото 72. Разборка "Винтореза":
отделить возвратный механизм 1

Фото 73. Разборка "Винтореза":
- направляющий шток подать к стволу 1;
- вывести из опорного гнезда вверх - 2

Фото 74. Разборка "Винтореза":
- отделить боевую пружину 1;
- отделить ударник 2

Фото 75. Разборка "Винтореза":
- затворную раму подать назад
- поднять и отделить -2

Фото 76. Разборка "Винтореза":
- затвор отделить вперед - 1;
- газовую трубку повернуть и отделить назад - 2

Фото 77. Запирающий и ударный механизмы в разобранном состоянии

фото 78. ВСС в разобранном состоянии

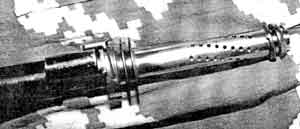

фото 79. Дырявый ствол бесшумной винтовки

Фото 80. Корпус глушителя с прицельными приспособлениями и сепаратор

Фото 81. Ствол со ствольной коробкой и газовой камерой

Фото 82. Работа предохранителя и переводчика вида стрельбы:
- поставлено на предохранитель - 1;
- переведено на стрельбу одиночными выстрелами - 2

фото 83. Спусковой механизм:
1 - шептало автоматического огня;
2 - шептало одиночного огня

Фото 84. Патрон СП-6

Фото 85. Гильза и пуля патрона СП-6 со стальным сердечником

Таблица 3 Тактико-технические данные винтовки ВСС
