Устройство и принцип работы. Общий вид установки приведен на рисунке 1.1





Общий вид установки приведен на рисунке 1.1. Шары 7 вставляются в пружинные держатели 5. Держатели имеют крючки, которыми они подвешиваются к осям 4.2 подвеса. Расстояние центра шара от оси подвеса равно 300 ± 1 мм. Кронштейн 4.3 отклоняется на заданный угол и слегка зажимается винтом 4.3а. Держатель маятника отклоняется на несколько больший угол, головка спускового устройства 4.3б поворачивается так, чтобы соединенный с ней штырь расположился горизонтально, после чего держатель шара опускается на этот штырь. Для отпускания шара нужно повернуть головку спускового устройства на 900, стараясь не вызвать колебаний стойки.

Настройка. Установите кронштейн 4.1 риской на нулевое деление шкалы. Регулировочными винтами ножек установки (позиция 1.1 на рисунке 1.1) добейтесь того, чтобы держатель шара едва касался своим стержнем штыря спускового устройства.

Время удара определяется по времени электрического замыкания шаров при ударе. Кабель 8 и 9 подключается штекерами к осям подвеса. Другой конец кабеля подключается к специальному входному разъему измерительной системы ИСМ - 4.

ИЗМЕРИТЕЛЬНАЯ СИСТЕМА ИСМ-4 (позиция 2 на рисунке 1.1) обеспечивает измерение интервалов времени между заданными событиями.

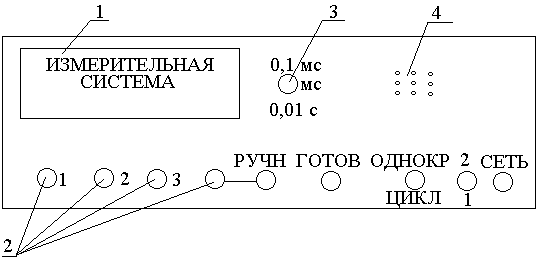

Прибор выполнен в виде электронного блока в пластмассовом корпусе. Органы управления и индикации вынесены на переднюю панель измерительной системы ИСМ-4(рисунок 1.2).

Измерение времени выполняется электронным секундомером. Он содержит генератор таковых импульсов с периодом 0,1 мс, 1 мс или 10 мс, счетчик этих импульсов и четырехразрядный индикатор.




Рисунок 1.2



Результат считывается с дисплея (рисунок 1.2, позиция 1).

Источниками сигнала для таймера является:

- датчики, подключаемые к разъемами на задней панели;

- кнопка «РУЧН» ручного секундомера.

Состояние датчиков отображается индикаторами (позиция 2 на рисунке 1.2). Индикатор светится при низком потенциале на выходе соответствующего датчика. Если на выходе высокий потенциал или датчик не подключен, то индикатор погашен.

Кнопка "РУЧН" дает положительный перепад напряжения при нажатии. Каждое срабатывание таймера (прохождение сигнала ПУСК или СТОП) отображается звуковым сигналом динамика (позиция 4 на рисунке 1.2). Разрешение таймера выбирается тумблером (позиция 3 на рисунке 1.2) и может быть равным 0,1 мс, 1 мс или 10 мс = 0,01 с.
