Визначення відмітки чистої підлоги першого поверху

Визначивши червоні відмітки в кутах будинку, визначимо абсолютну відмітку (над умовним нулем) підлоги першого поверху. Для цього, враховуючи вищезазначене, до найбільшої червоної відмітки додаємо висоту цоколя

Відмітка чистої підлоги першого поверху визначається як максимальне червоне з додаванням висоти цоколя:

(1.10)

де – найбільша червона відмітка;

n – висота цоколя.

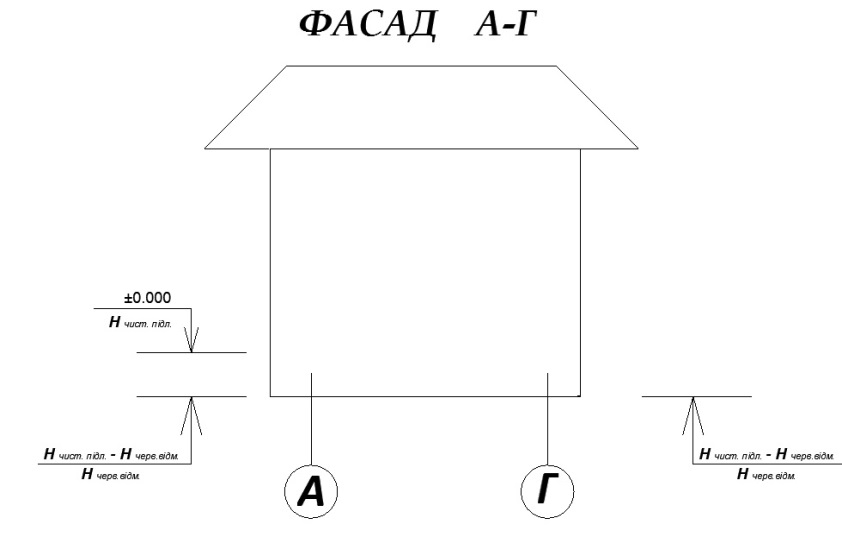

Відмітку чистої підлоги першого поверху записують у рамці на контурі будівлі (рис 1.1). Обчислені червоні відмітки та відмітки чистої підлоги першого поверху переносяться на фасад будинку.

1.3 Об’ємно-планувальне рішення. Техніко-економічні показники проекту

У плані будівля інституту має прямокутну форму. Розміри в осях 18 х 47,5 м. Висота поверху 3 м. Кількість поверхів-3, з підвалом. Компонуючі і функціонально-планувальні рішення забезпечують вимоги нормативних документів.

Будівля забезпечена повним набором інженерного обладнання втому числі й гаряче, каналізація, електропостачання, сигналізаціятаін.), що гарантує комфорт і безпечність.

Клас будівлі – ІІ

Ступінь довговічності – ІІ

Ступінь вогнестійкості – ІІ

На І поверху розміщенні: Кордор, вчителська, аудиторії, лабораторії, санвузол, підсобне приміщення, приміщення для тех. персоналу, На ІІ поверху: бібліотека, коридор, приймальна, директорська, лабораторії, адміністративна кімната, кімната для відпочинку, санвузол, роздягальна, конференс-зал. На ІІІ поверху: коридор,аудиторії, підсобні приміщення, санвузол, лабораторії. В підвалі: коридор, архів, кладова, адміністративна кімната, приміщення для тех-персоналу, лабораторії.
