Определение параметра Xs

Для определения этого параметра необходимо иметь следующие характеристики:

1. Характеристика холостого хода E₀=f(iB), I=0.

2. Нагрузочную индукционную характеристику U=f(iB), Iн = const, cosφ = 0.

3. Характеристика трехфазного, короткого замыкания Iн=f(iB), U=0.

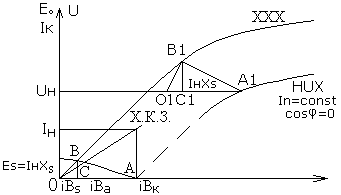

Эти характеристики представлены на рис. 18.

Рис 18.

iBk = iBs + iBa.

Если бы было известно Xs то можно построить треугольник АВС, где катет СА=iBa – это ток возбуждения, который идет на компенсацию реакции якоря. При коротком замыкании сопротивлением r₁ можно пренебречь, ток отстает от Е₀ на 90⁰, т.е. реакция якоря при Iн будет продольно размагничивающей. Катет ВС = IнXs. У индукционной нагрузочной характеристики, ток Iн и cosφ=0, поэтому и здесь реакция якоря продольно размагничивающая. Поэтому катеты С₁А₁=СА и В₁С₁ = ВС. На этом основании и определяется параметр Xs в следующем порядке:

По номинальному ток Iн на характеристике короткого замыкания определяем ток iBк= =ОА. Затем для номинального напряжения на индукционной характеристике находим точку А₁. Влево от нее откладываем отрезок О₁А₁ = ОА через точку О₁ проводим линию, параллельную начальной части характеристики холостого хода, до пересечения c характеристикой Х.Х. получим точку В₁. Соединив точку В₁ с А₁ о опустив перпендикуляр на линию О₁А₁ получим тот же треугольник А₁В₁С₁, где катет В₁С₁ = IнXs, отсюда Xs=B₁C₁/Iн. Если машина неявнополюсная, то Xs = Xp. Для явнополюсной машины Xp>Xs на 10-20%.

4.6 Параллельная работа синхронных генераторов

Обычно на электростанциях устанавливают несколько синхронных генераторов для параллельной работы на общую электрическую сеть. Это обеспечивает увеличение общей мощности электростанции, повышает надежность электроснабжения потребителей и позволяет лучше организовать обслуживание агрегатов. Электрические станции, в свою очередь, объединяются для параллельной работы в мощные энергосистемы, позволяющие наилучшим образом решать задачу производства и распределения электрической энергии. Таким образом, для синхронной машины, установленной на электрической станции подключенной к энергосистеме, типичным является режим работы на сеть большой мощности, т.е. напряжение сети Uc и ее частота fc являются постоянными. При параллельной работе всегда выдвигаются ряд условий, к таким условиям относятся следующие:

1. Одинаковая форма кривых ЭДС генераторов. На заводах изготовителях синхронные генераторы имеют практически синусоидальные напряжения.

2. Равенство напряжений и их противоположность (по контуру двух машин). При равенстве и противоположности напряжений генераторов нет уравнительных токов в цепи генераторов.

3. Равенство частоты ЭДС генераторов.

4. Порядок чередования фаз должен быть одинаковым.

Этих условий достаточно для нормальной параллельной работы генераторов. Рассмотрим нарушение этих условий.
