Принцип работы синхронного генератора

Устройство синхронных машин.

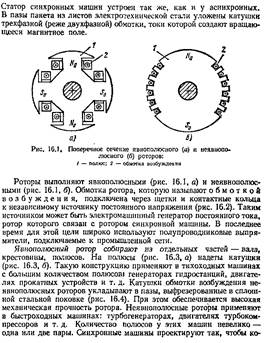

Машины с явно и неявно выраженными полюсами.

Синхронные машины являются машинами переменного тока. Применяют в качестве генераторов и двигателей.

Принцип работы синхронного генератора.

Принцип работы: состоит в том, что ток, протекающий в индукторе, создает магнитный поток, кот., проходя ч/з воздушный зазор, сцепляется с обмоткой якоря и, при вращении индуктора в каждой фазе обмотки якоря, наводится ЭДС, т.е. позволяет получать 3-х фазноепеременное напряжение.

Изменяя ток индуктора можно в широких пределах изменить ЭДС синхронной машины.

Характеристика холостого хода – зависимость напр-я синх-го генератора от тока возбуждения на хол. ходу.

Номинальному току возбуждения соответствует насыщенный режим синхронного генератора. Внешняя хар-ка – зависимость напр-я внешнего генератора от тока нагрузки.

При емкостной нагрузке с увеличением тока напряжение на выходе генератора возрастает.
