Первое расчетное сечение (середина монолитного участка плиты между соседними ребрами)

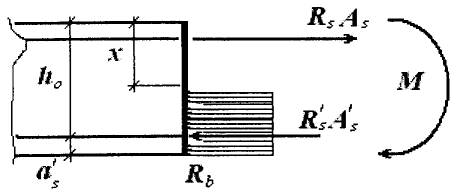

Предельный изгибающий момент определяется в предположении прямоугольной эпюры напряжений в бетоне сжатой зоны с ординатой, равной расчетному сопротивлению бетона, и напряжением в растянутой арматуре, равным ее расчетному сопротивлению (рисунок 2.2), по формуле:

где – расчетное сопротивление бетона сжатию, определяемое в зависимости от фактической прочности бетона (20МПа) по таблице 2.1 /2/;

– расчетное сопротивление гладкой арматуры /2, п.2.2/;

– высота сжатой зоны бетона;

– рабочая высота сечения:

где – высота расчетного сечения;

– расстояние от сжатой грани сечения до оси сжатой арматуры;

– коэффициент, учитывающий степень включения в работу сжатой арматуры и зависящий от высоты сжатой зоны;

– расстояние от растянутой грани сечения до оси растянутой арматуры.

Высота сжатой зоны с учетом сжатой арматуры ():

где – площадь растянутой арматуры с учетом 5% степени поражения рабочей арматуры;

– площадь сжатой арматуры .

Высота сжатой зоны без учета сжатой арматуры ():

При таких соотношениях , и сжатая арматура учитывается с коэффициентом:

Относительная высота сжатой зоны бетона ограничивается предельным значением:

По формуле 2.9:
