Изучение нивелира

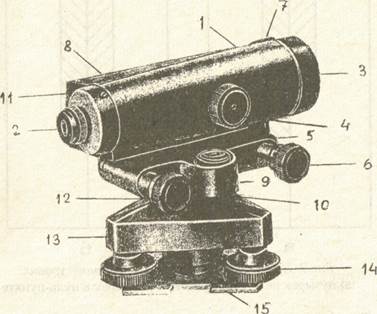

Рис. 1. Нивелир НЗ:

1 - зрительная труба; 2 - диоптрийное кольцо окуляра; 3 - объектив; 4 -кремальера; 5 - закрепительный винт; 6 - наводящий винт; 7 - мушка для грубого наведения на рейку; 8 - коробка цилиндрического уровня; 9 - круглый уровень; 10 - исправительные винты круглого уровня; 11 -исправительные винты цилиндрического уровня в коробке уровня; 12 элевационный винт; 13 - подставка; 14 - подъёмные винты; 15 - пру­жинящая пластинка с втулкой

Н₂ = Н₁ + u * d₁,

Н_i+1 =Н_i + u * d_i;,

т.е. отметка последующей точки равна отметке предыдущей точ-ки плюс произведение уклона линии на горизонтальное расстоя-ние между точками.

Разность между проектной и фактической отметками, пока-зывающая высоту насыпи или глубину выемки, называется ра-бочей отметкой. Рабочие отметки вычисляются для всех точек профиля и наносятся на профиль без знака. Они записываются над проектной линией, если относятся к насыпи, и под ней - при выемке. При переходе от насыпи к выемке и наоборот располо-жена точка нулевых работ. На профиле необходимо указывать расстояние от ближайшего младшего пикета до этой точки. Это расстояние вычисляется по формуле

X = a/(a+b) * d

где а и Ь - рабочие отметки точек, между которыми находится точка нулевых работ;

d - расстояние между этими точками.

Расстояние X вычисляется до 0,1 м.

Если расстояние до точки нулевых работ вычислено от про-межуточной точки, то к найденному значению необходимо при-бавить расстояние от этой промежуточной точки до заднего пи-кета.

Оформление профиля выполняется тушью в трех цветах. Все данные, относящиеся к полевым работам, а именно: графа рас-стояний, графа фактических отметок, графа ситуации, линия профиля показываются черным цветом. Данные, относящиеся к проектированию: проектная линия, уклоны, проектная ось трас-сы, проектные и рабочие отметки - красным цветом. Все данные, относящиеся к точкам нулевых работ, оформляются синим цве-том.
