Геометрическое нивелирование

Кафедра инженерной геодезии

ГЕОМЕТРИЧЕСКОЕ НИВЕЛИРОВАНИЕ

Методические указания

к лабораторной работе № 3

для студентов всех специальностей

дневной формы обучения

Редактор Ж.М. Елизарова

Компьютерная верстка и графика:

Артем Алексеевич Филимонов

Максим Сергеевич Тодоров

Подписано к печати 15.05.2001. Формат 60x84 1/16 д. л. Бумага газетная. Ризография Объём 1,5 п. л. Тираж 210 экз. Заказ

Новосибирский государственный архитектурно-

строительный университет

630008, Новосибирск, ул. Ленинградская, 113

Отпечатано мастерской оперативной полиграфии НГАСУ

ГЕОМЕТРИЧЕСКОЕ НИВЕЛИРОВАНИЕ

Методические указания

к лабораторной работе № 3

для студентов всех специальностей

дневной формы обучения

НОВОСИБИРСК 2001

Методические указания разработаны д.т.н., профессором Г.Г. Асташенковым, ст. преподавателем П.Н. Губониным, ст. преподавателем О.В. Солнышковой, ассистентом Н.Д. Никулиной

Под общей редакцией д.т.н., профессора Г.Г. Асташенкова

Утверждены методической комиссией ИОБО 1 февраля 2001 года

Рецензенты:

И.А. Гиниятов, к.т.н., профессор кафедры кадастра

(СГГА);

Ю.С. Обидин, к.т.н., доцент кафедры инженерной

геодезии (НГАСУ)

Новосибирский государственный

архитектурно-строительный университет, 2001

24. Как вычисляется уклон проектной линии на профиле?

25. Как вычисляются проектные отметки?

26. Как вычисляются рабочие отметки?

27. Что называется точкой нулевых работ на продольном про-
филе?

28. Как вычисляется расстояние от точки нулевых работ до бли-
жайшего заднего пикета на профиле продольного нивелиро-
вания?

29. В каких случаях применяется нивелирование строительного
участка по квадратам?

30. С помощью каких приборов производится разбивка квадра-
тов при нивелировании поверхности?

31. Каков порядок нивелирования поверхности по квадратам с
одной станции?

32. Как вычисляются отметки вершин квадратов при нивелиро-
вании поверхности с одной станции?

33. Как производится интерполирование отметок при проведе-
нии на плане горизонталей?

Примечание:

При подготовке к защите лабораторной работы необходимо пользоваться конспектом лекций и учебником.

Рекомендуемая литература:

1.Кулешов Д.А., Стрельников Г.Е. Инженерная геодезия для
строителей. - М.: Недра, 1990. - 256 с.

2. Кулешов Д.А., Стрельников Г.Е., Рязанцев Г.Е. Инженер-
ная геодезия. - М.: Картгеоцентр-Геодезиздат, 1996. - 304 с.

Авторы выражают признательность старейшему работнику кафедры инженерной геодезии НГАСУ доценту, кандидату тех-нических наук Георгию Емельяновичу Стрельникову за большую помощь в подготовке данных методических указаний.

В коробке цилиндрического уровня, сверху над уровнем, расположена система оптических призм, с помощью которых изображение концов пузырька уровня передаётся в поле зрения окуляра (рис. 2). Точка, расположенная в середине ампулы уровня и совпадающая со средним делением ампулы, называется нуль-пунктом уровня. Осью цилиндрического уровня называется линия, касательная к внутренней поверхности ампулы уровня в его нуль-пункте.

Рис.2. Призменная система контактного уровня: а) пузырек не в нуль-пункте; б) пузырек в нуль-пункте

Положению пузырька уровня в нуль-пункте соответствует оптический контакт его половинок (рис. 2,6). Такой уровень на-зывается контактным. В коробке уровня со стороны окуляра имеются четыре исправительных винта для юстировки цилинд-рического уровня. В рабочем положении винты закрыты крыш-кой.

КОНТРОЛЬНЫЕ ВОПРОСЫ

1. Каково основное назначение нивелира?

2. Из каких основных частей состоит нивелир НЗ?

3. Каково назначение элевационного винта?

4. Как формулируется главное геометрическое условие нивели-
ра?

5. Каков порядок поверок и исправлений нивелира НЗ?

6. В чем заключается приведение нивелира в рабочее положе-
ние?

7. Какие существуют способы геометрического нивелирова-
ния?

8. Какой порядок работы на станции при техническом нивели-
ровании?

9. Как осуществляется контроль нивелирования на станции?

10. Какие точки нивелирного хода называются связующими?

11.Какие точки называются промежуточными?

12. Какие точки называются иксовыми?

13. В чем отличие нивелирования связующих и промежуточных
точек (при работе на станции)?

14. В чем отличие нивелирования связующих и промежуточных
точек (при вычислении отметок)?

15. По какой формуле вычисляется невязка в превышениях
замкнутого нивелирного хода?

16. По какой формуле вычисляется невязка в превышениях ра-
зомкнутого нивелирного хода?

17. По каким формулам вычисляется допустимая невязка ниве-
лирного хода?

18. Как распределяется невязка в превышениях нивелирного хо-
да?

19. В чем сущность вычисления отметок способом превышений?

20. Что называется горизонтом прибора?

21. В чем сущность вычисления отметок при помощи горизонта
прибора?

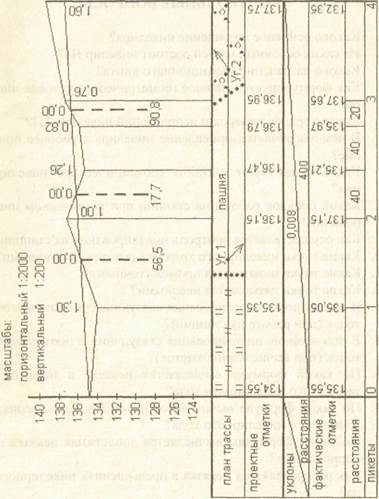

22. Как строится профиль продольного нивелирования?

23. В чем заключается проектирование по профилю?
